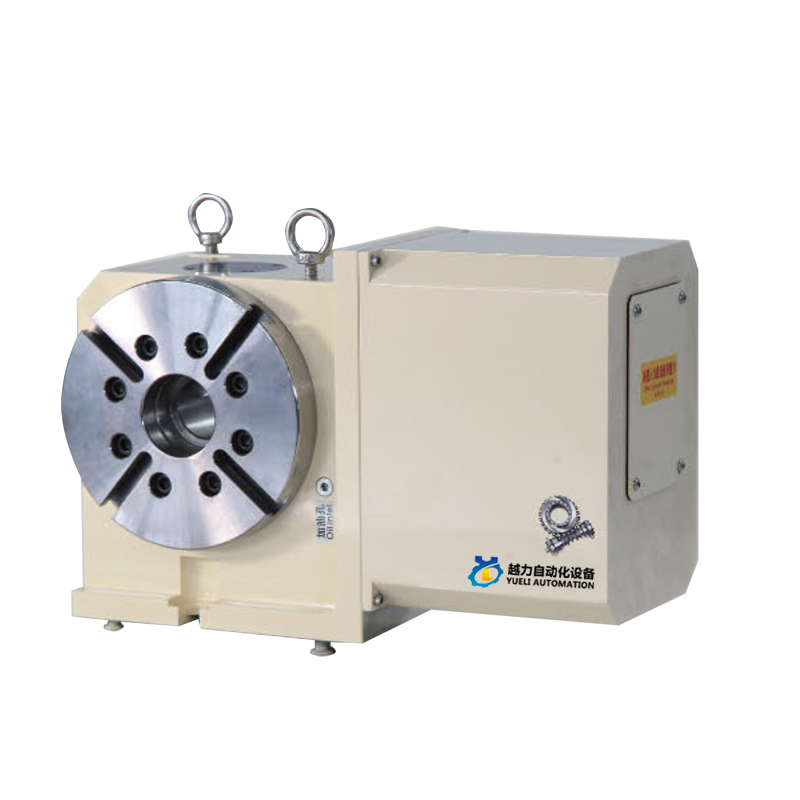

YUELI200 चार-अक्ष CAM टर्नटेबल

CAM प्रकार शून्य ब्याक बैकल्याश CNC रोटेशन

एक पेशेवर 200 फोर-अक्ष CAM टर्नटेबल निर्माणको रूपमा, तपाईं हाम्रो कारखानाबाट 200 फोर-अक्ष CAM टर्नटेबल किन्नको लागि आश्वस्त हुन सक्नुहुन्छ र YueLi ले तपाईंलाई उत्कृष्ट बिक्री पछि सेवा र समयमै डेलिभरी प्रदान गर्नेछ।

क्याम-रोलर प्रसारण संरचना उत्पादन भित्र अपनाइएको छ।

CAM शाफ्ट सुई रोलर असर प्रीकम्प्रेसन कुनै ग्याप रोलिङ ड्राइभ छैन।

कुनै स्लाइडिङ घर्षण, लगातार कुनै अंतर विशेषताहरु कायम राख्नुहोस्।

अगाडि र उल्टो गति पुनरावृत्ति को उच्च शुद्धता।

उच्च कठोरता, उच्च दक्षता।

तापक्रम वृद्धिको कारणले खराब सटीकताको कारण बनाउँदैन।

नियमित क्यालिब्रेसन र समायोजनको लागि कुनै आवश्यकता छैन।

काम गर्ने सिद्धान्त र क्याम-प्रकार सीएनसी टर्नटेबलको विशेषताहरू

प्रिलोडिङ को सिद्धान्त

परम्परागत वर्म गियर प्रकार NC टर्नटेबलको तुलनामा, ग्रेटिंग CAM प्रकार NC टर्नटेबलमा उच्च परिशुद्धता छ

डिग्री, उच्च गति, शून्य ब्याक क्लियरेन्स र भारी लोड को सञ्चालन विशेषताहरु। अक्षीय क्यामहरू इनपुट गर्नुहोस्

स्थिर गति ड्राइभिङ घुमाउरो सतह को आउटपुट शाफ्ट बुर्ज मा सुई रोलर असर प्रीकम्प्रेस्ड रोलिंग सम्पर्क प्रसारण छ,

शून्य ब्याकल्याश र उच्च गति सञ्चालन प्राप्त गर्न, रोलिङ प्रसारणको कारण लगभग शून्य

घर्षण आन्दोलन, ताकि संयन्त्रले कुनै ब्याकबैकलाश प्रसारण, उच्च परिशुद्धता स्थिति, र कुनै आवश्यकता छैन कायम राख्न सकोस्।

नियमित क्यालिब्रेसन र समायोजन कार्य गरिनुपर्छ। जाली CAM प्रकार CNC टर्नटेबल, हान शाफ्ट प्रयोग बाहिर

ठूलो असर शाफ्टको गोलाकार बाहिरी पर्खालमा व्यवस्थित गरिएको छ, र CAM इनपुट शाफ्टको दुई छेउहरू डबल बियरिङहरूसँग सेट गरिएको छ।

यसले टर्नटेबलको स्थिरता र लोड क्षमतालाई पनि बढाउँछ, र उच्च गति र भारी काट्ने बलसँग राम्रोसँग सामना गर्न सक्छ, मेशिन शुद्धता, दक्षता सुधार गर्न र लागत घटाउन सक्छ।

CAM प्रकार शून्य ब्याकल्याश NC टर्नटेबलको संयन्त्र विशेषताहरूको तुलना

स्थिति निर्धारण समय ९०° (उदाहरण)

गति क्षमता	कठोरता

स्थायित्व	3 रोलर असर

Yueli200 सन्दर्भ डेटा

टर्नटेबलको Yueli200 आयामहरू
