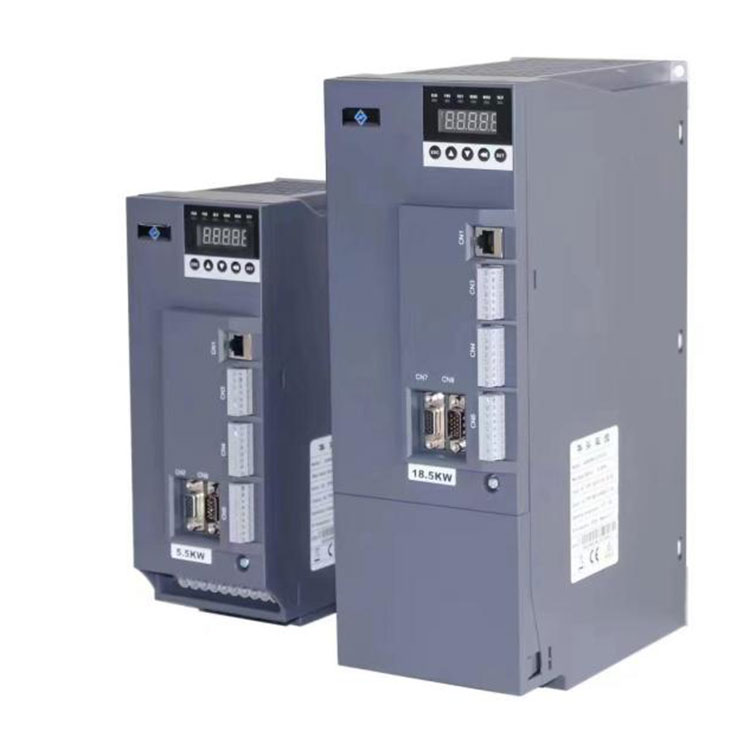

AS650 श्रृंखला AC सर्वो ड्राइव

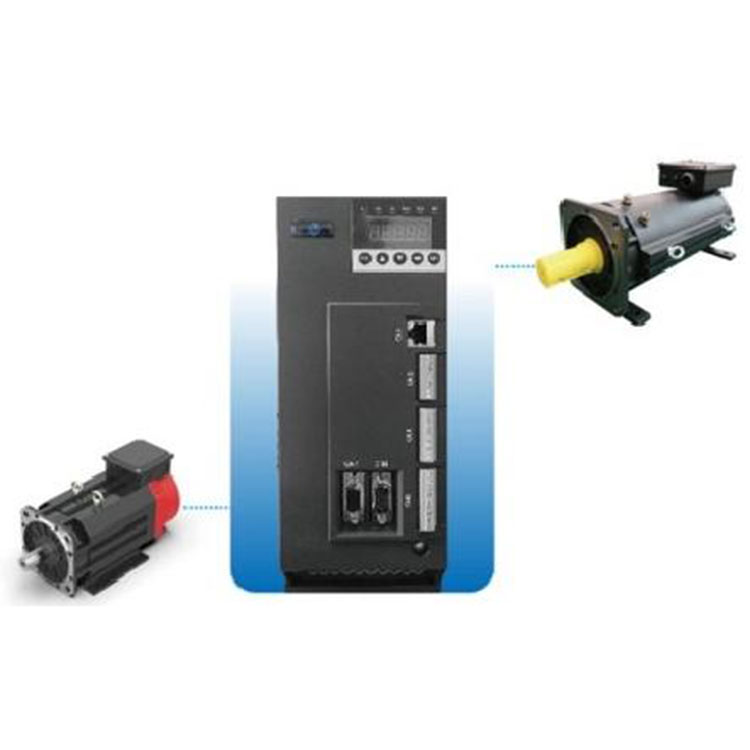

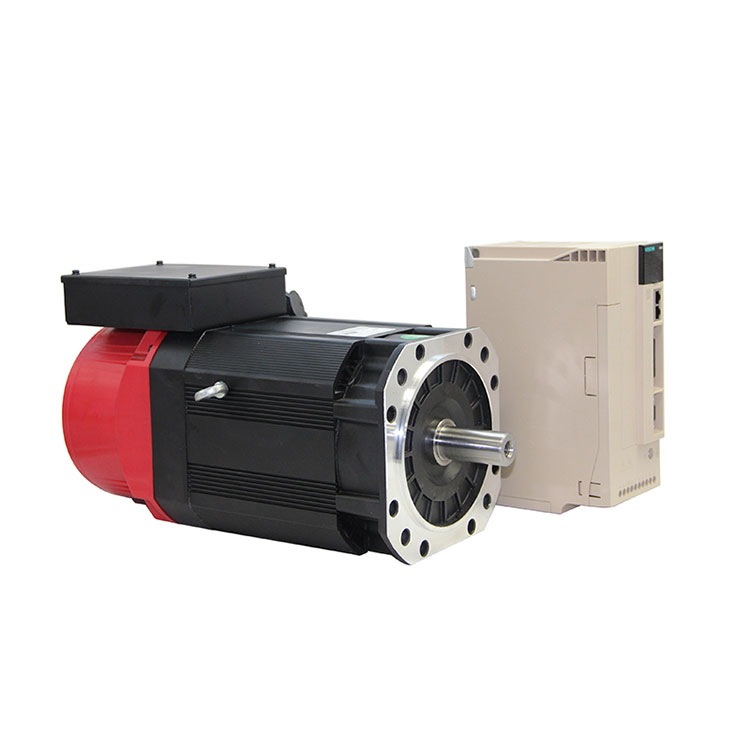

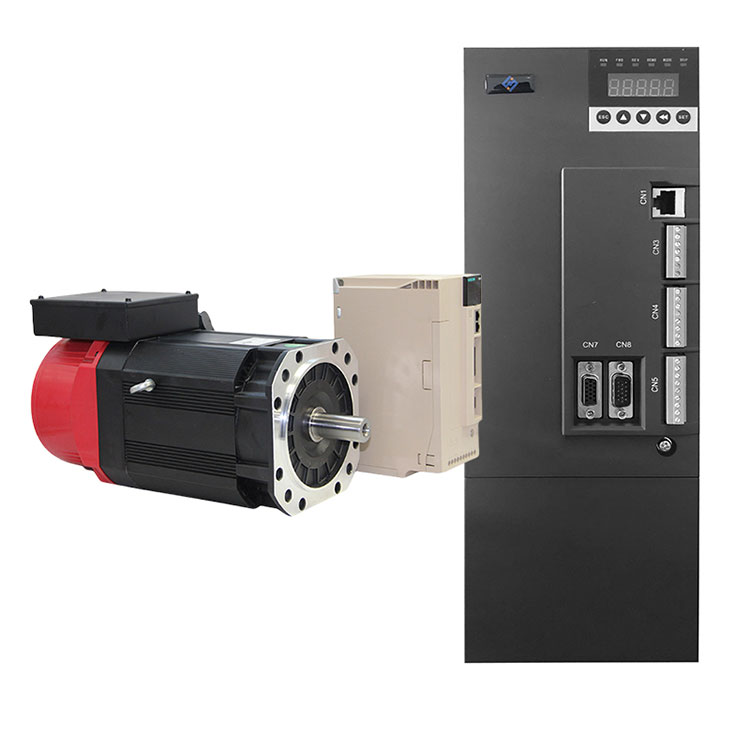

AS650 श्रृंखला AC सर्वो ड्राइभले AC इन्डक्सन मोटरहरू र स्थायी चुम्बक सिंक्रोनस मोटरहरूको पूर्ण क्लोज-लूप सर्वो नियन्त्रण, गति नियन्त्रण, स्थिति नियन्त्रण र टर्क नियन्त्रणलाई एकीकृत गर्ने अनुभव गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

AS650

AS650 शृङ्खलाको एसी सर्वो ड्राइभले एसी इन्डक्सन मोटरहरू र स्थायी चुम्बक सिंक्रोनस मोटरहरूको पूर्ण क्लोज-लूप सर्वो नियन्त्रण, गति नियन्त्रण, स्थिति नियन्त्रण, र टर्क नियन्त्रणलाई एकीकृत गर्ने अनुभव गर्दछ।

AS650 श्रृंखला AC सर्वो ड्राइभमा रिच इन्टरफेसहरू छन्, सरल सञ्चालन, र मानक अनुप्रयोगहरू नि: शुल्क डिबग गर्न सकिन्छ, मेकानिकल डिजाइन इन्जिनियरहरूलाई चयन, डिजाइन, र डिबगिङमा ठूलो सुविधा प्रदान गर्दछ। CNC प्रणालीहरू र प्रमुख स्वदेशी र विदेशी ब्रान्डहरूको PLC प्रणालीहरूसँग सुविधाजनक इन्टरफेसहरूले तपाईंको मेकानिकल डिजाइनलाई थप लचिलो बनाउँदछ र तपाईंको प्रतिस्पर्धात्मक लाभलाई पूर्ण रूपमा प्रदर्शन गर्दछ।

उच्च-शक्ति सर्वो ड्राइभ इकाईको रूपमा, AS650 श्रृंखला AC सर्वो ड्राइभ उच्च-शक्ति सर्वो ड्राइभ अनुप्रयोगहरूमा विशेष रूपमा लागत-प्रभावी छ जस्तै CNC मेसिन उपकरणहरूको स्पिन्डल नियन्त्रण, फोर्जिंग उपकरण, मुद्रण उपकरण, हाइड्रोलिक सर्वो प्रणालीहरू, र तार रेखाचित्र उपकरणहरू। ।

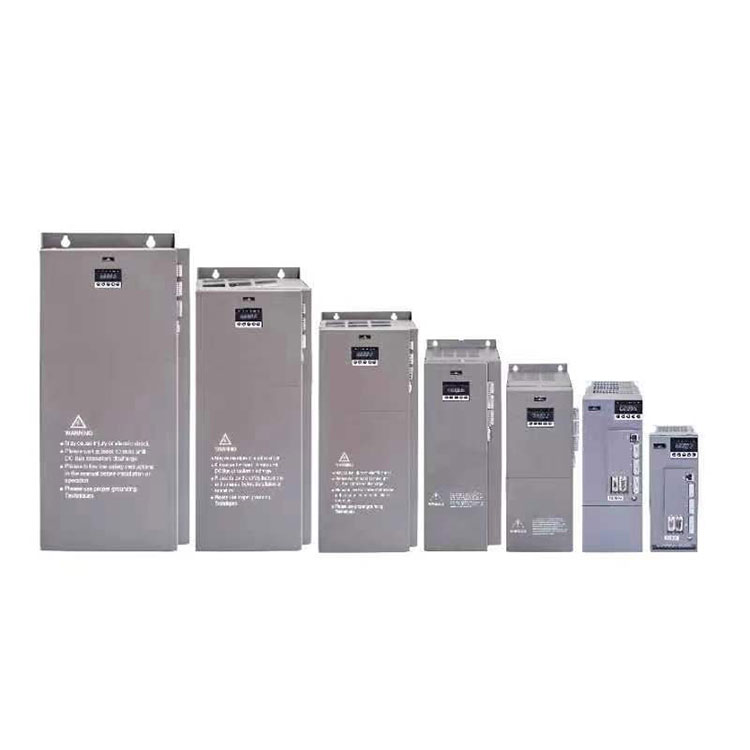

सर्वो ड्राइभ आयामहरू

शक्ति (किलोवाट)	A(mm	B(मिमी)	H(mm)	W(मिमी)	D(मिमी)	माउन्टिंग प्वाल व्यास (मिमी)	टिप्पणी
शक्ति (किलोवाट)	स्थापना आयामहरू		आयामहरू			माउन्टिंग प्वाल व्यास (मिमी)	टिप्पणी
४.०-७.५	90	251	262	100	155.8
११-१८.५	१०८/९०	341	353	120	207	7	—
22	110	386	398	147	263	7	—
३०-३७	130	445	456	172	259	7
४५-७५	177	544	560	240.5	330	७/६	—
90-110	195	615	638	270.5	370	10
१३२-१६०	220	715.5	738	349	413	10

ड्राइभ चयन तालिका

श्रृंखला	मोडेल	इनपुट पावर	ब्याट्री क्षमता (kVA)	इनपुट वर्तमान (A)	आउटपुट वर्तमान (A)	अनुकूली मोटर (kW)	ब्रेकिङ युनिट	अनुकूलन दूरी (Q/kW)	ब्रेकिङ प्रतिरोधी मात्रा
AS650	2R2T3	3PH 380V 50/60HZ भोल्टेज दायरा ३०४~४५६V भोल्टेज असंतुलन दर 3% भन्दा कम आवृत्ति असंतुलन दर 3% भन्दा कम	4.8		6	2.2	बिल्ट-इन	७५/०.८
	004T34		6	10.7	9	4		५०/१.०
	5R5T3*		8.6	15.5	13	5.5		५०/१.५
	7R5T3*		11.2	20.5	17	7.5		४०/२
	011T3*		17	26	25	11		३२/२
	015T34		21	35	32	15		२०/२.५
	018T3*		24	38.5	37	18.5		३२/२
	022T3'		30	46.5	45	22		३२/२	2
	030T3*		40	62	60	30		२०/२.५
	037T3*		50	76	75	37		२०/२.५	2
	045T3*		60	92	90	45		१६/२.५
	०५५T3*		72	113	110	55		१६/२.५
	075T3'		100	157	150	75		१६/२.५
	०९३T3*		116	180	170	93		१६/२.५
	110T3*		160	214	210	110		१६/२.५
	132T3*		192	256	253	132		१६/२.५
	160T3*		231	307	304	160	कुनै पनि
*नोट: E को अतिरिक्त, मोडेल प्रत्ययहरूमा R र C समावेश छ। 185kw र माथिको शक्तिको लागि, कृपया निर्मातासँग परामर्श लिनुहोस्।

तार चयन तालिका

सामग्रीको नाम	निर्दिष्टीकरणहरू	टिप्पणी
AS650 श्रृंखला सर्वो 3m एकल एन्कोडर प्रतिक्रिया केबल	CB650ME-A-3000-T/CB650ME-B-3000-T (एभिएसन प्लगको साथ)	एकल एन्कोडर ड्राइव मानक
AS650 श्रृंखला सर्वो 3m प्रणाली आदेश प्रतिक्रिया केबल	CB650MS-A-3000-T/CB650MS-B-3000-T (सिन्टेक प्रणालीका लागि मात्र)	एकल एन्कोडर ड्राइव मानक
AS650 श्रृंखला सर्वो 3m डुअल एन्कोडर प्रतिक्रिया केबल	CB650MD-A-3000-T/CB650MD-B-3000-T (एभिएसन प्लगको साथ)	डुअल एन्कोडर ड्राइभरहरू मानक आउँछन्
AS650 श्रृंखला सर्वो 3m प्रणाली आदेश प्रतिक्रिया केबल	CB650MS-A-3000-T/CB650MS-B-3000-T (सिन्टेक प्रणालीका लागि मात्र)
*नोट: स्पेसिफिकेशन मोडेलको मानले लम्बाइलाई संकेत गर्छ, जस्तै "CB650MD-A-3000-T", जसको मतलब केबल लम्बाइ ३ मिटर हो। अन्य लम्बाइका केबलहरू वैकल्पिक छन्। यदि 5 मिटर आवश्यक छ भने, मोडेल नम्बर "CB650MD-A-5000-T" हो, र अन्य लम्बाइहरू समान छन्। नियमित लम्बाइ 5 मिटर, 8 मिटर, र 10 मिटर हो।

हाम्रा फाइदाहरू

उत्कृष्ट नियन्त्रण प्रदर्शन:

VF नियन्त्रण, ओपन-लूप भेक्टर नियन्त्रण, र AC इन्डक्शन मोटरहरू र स्थायी चुम्बक सिंक्रोनस मोटरहरूको पूर्ण-बंद-लूप सर्वो नियन्त्रणलाई पूर्ण रूपमा महसुस गर्न सक्छ।

अल्ट्रा-कम गति स्थिर सञ्चालन र उच्च टोक़ उत्पादन

राम्रो गतिशील प्रतिक्रिया प्रदर्शन

लोड बिना चल्दा, ड्राइभ वर्तमान न्यूनतम पुग्छ, अधिकतम ऊर्जा बचत ड्राइव

स्थिति नियन्त्रण र टोक़ नियन्त्रण उच्च परिशुद्धता छ

अनुकूलित हालको एल्गोरिथ्म र हार्डवेयर कन्फिगरेसनले चालकको ओभरलोड क्षमतालाई बलियो बनाउँछ

रिच इन्टरफेस प्रकार्यहरू

7 इनपुट/2 आउटपुट स्विच इनपुट/आउटपुट इन्टरफेस, 2 रिले आउटपुट पोर्टहरू

3 एनालग इनपुटहरू, 1 एनालग आउटपुट इन्टरफेस

२ एन्कोडर इनपुट इन्टरफेस, १ इन्कोडर आउटपुट इन्टरफेस

1 उच्च गति पल्स इनपुट इन्टरफेस

1 group of multi-function differential pulse input interface

मानक RS232 संचार इन्टरफेस

Mechatrolink-lll Ethercat उच्च-गति इथरनेट बस इन्टरफेस

धनी र शक्तिशाली नियन्त्रण कार्यहरू

पूर्ण रूपमा बन्द-लूप भेक्टर ड्राइभले पूर्ण रूपमा सही महसुस गर्न सक्छ:

गति नियन्त्रण

टोक़ नियन्त्रण

स्थिति (कोण) नियन्त्रण

मास्टर-दास ड्राइभ, इलेक्ट्रोनिक गियर प्रकार्य

एकल-अक्ष स्थिति र अन्य प्रकार्यहरू

बाह्य दबाव सेन्सर, हाइड्रोलिक सर्वो नियन्त्रण प्रणाली लागू गर्न सकिन्छ

उत्कृष्ट नियन्त्रण प्रदर्शन

निश्चित-लम्बाइ कतरनी नियन्त्रण

तनाव नियन्त्रण क्रिम गर्नुहोस्
