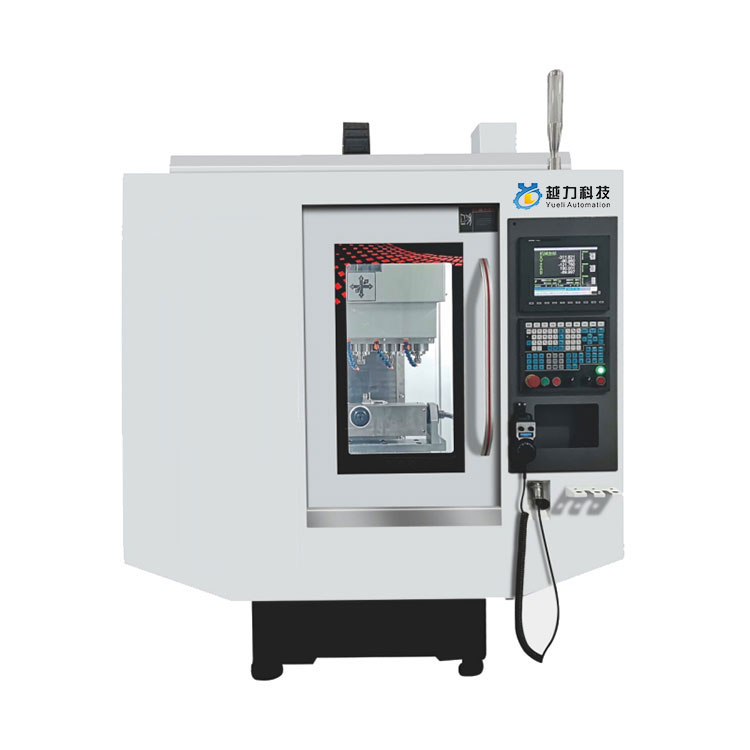

पाँच-अक्ष उत्कीर्णन र मिलिङ मेसिन

चीनमा बनेको उच्च गुणस्तरको पाँच-अक्ष उत्कीर्णन र मिलिङ मेसिन। YueLi चीनमा पाँच-अक्ष उत्कीर्णन र मिलिङ मेसिन निर्माता र आपूर्तिकर्ता हो।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

पाँच-अक्ष उत्कीर्णन र मिलिङ मिसिन

तातो बिक्री गुणस्तर पाँच-अक्ष उत्कीर्णन र मिलिङ मिसिन चीन मा बनेको। YueLi चीनमा पाँच-अक्ष उत्कीर्णन र मिलिङ मेसिन निर्माता र आपूर्तिकर्ता हो।

कार्यात्मक अवलोकन:

1. सानो छिद्रपूर्ण भाग र उत्पादनहरु को प्रशोधन मा विशेषज्ञता। यो मोबाइल फोन पार्ट्स, संचार उपकरण, एयरोस्पेस, अटोमोबाइल र मोटरसाइकल, उपकरण, प्रकाश उद्योग र कपडा, इलेक्ट्रोनिक उपकरण र मेसिनरी निर्माण उद्योग, साथै तामा र आल्मुनियम इलेक्ट्रोड को प्रशोधन को लागी उपयुक्त छ।

2. संरचना उच्च-शक्ति कास्ट फलामबाट बनेको छ र तनाव-राहत एनिलिङ र प्राकृतिक बुढ्यौली उपचार गुजरेको छ। ओछ्यानको शुद्धता दीर्घकालीन र स्थिर छ, र यो लामो समयको लागि विकृत हुनेछैन;

3. workpieces को उच्च-गति प्रशोधन प्राप्त गर्न एक उच्च सटीक इलेक्ट्रिक स्पिन्डल प्रयोग गर्नुहोस्; स्पिन्डलको उच्च-गति रोटेशनले गर्दा हुने तापक्रम वृद्धि समस्यालाई कम गर्न, स्पिन्डलको थर्मल एक्सटेन्सनलाई प्रभावकारी रूपमा सुधार गर्न, र प्रशोधन शुद्धता सुधार गर्न तेलको तापक्रम कूलिङ मेसिन प्रणाली प्रयोग गर्नुहोस्।

4. मेसिन बडीको आधारले मेसिन उपकरण भित्रको फोहोर सफा गर्नको लागि पछाडिको झुकाव संरचना डिजाइन अपनाउँछ।

5. उच्च स्तम्भको संरचनात्मक डिजाइनले स्पिन्डल नोजबाट वर्कबेन्चको दूरी बढाउँछ, जुन चौथो-अक्ष कम्पोनेन्टहरूको स्थापना र अनुप्रयोगको लागि अधिक उपयुक्त छ र प्रशोधन क्षेत्रलाई फराकिलो बनाउँछ;

6. यसले कक्षीय स्नेहनका लागि एक स्वचालित तेल इन्जेक्टर अपनाउँछ र तेल इन्जेक्सनको मात्रालाई बीच-बीचमा र मात्रात्मक रूपमा नियन्त्रण गर्दछ, जसले चलिरहेको भागहरूलाई लामो समयसम्म लुब्रिकेट गर्न सक्छ।

मेकानिकल मापदण्डहरू:

मेकानिकल मापदण्डहरू	एकाइ	MK-640D
कार्यक्षेत्र यात्रा (X/Y/Z)	mm	600x380x350
कार्यक्षेत्र क्षेत्र	mm	५५०x४००
टी-स्लट	mm	४-१४x८०
वजन क्षमता	के। जि	300
स्पिन्डल केन्द्र देखि स्तम्भ को दूरी	mm	380
स्पिन्डल नाक देखि कार्य तालिका सम्मको दूरी	mm	80-430
तीन अक्ष मोटर शक्ति	KW	१.७x१.७x३.१
XYZ द्रुत फिड	m/min	२५/२५/२५
नियन्त्रक		ग्राहक विकल्प
स्पिन्डल अन्त्य विनिर्देशहरू		φ100
स्पिन्डल गति	आरपीएम	24000
स्पिन्डल मोटर पावर	HP(KW)	३.२/२.२
स्थिति सटीकता	mm	±०.००३/३००
पुनरावृत्ति	mm	±०.००२/३००
वायु दबाव विनिर्देशहरू	kg/cm2	6-7 बार
भौतिक आयाम	mm	1900x2200x2000
मेकानिकल वजन (लगभग।)	के। जि	2700

उत्पादन प्रदर्शन प्रशोधन:

शिल्प उत्पादन:

1. कास्ट आइरन उच्च तापक्रममा पुन: तताइन्छ र छ महिना भन्दा बढीको लागि पुरानो हुन्छ

2. कठोर असेंबली प्रक्रिया (रेल असेंबली, लीड स्क्रू असेंबली, असर असेंबली, आदि)

3. उत्कृष्ट स्क्र्यापिङ टेक्नोलोजी (मोटर सीट स्क्र्यापिङ, स्पिन्डल एन्ड फेस स्क्र्यापिङ, स्तम्भ माउन्टिंग सतह स्क्र्यापिङ)

4. वैज्ञानिक उत्पादन, गुणस्तर नियन्त्रण प्रणाली को सम्पूर्ण प्रक्रिया को traceability

गुणस्तर सु: निश्चितता

1, जब पिच त्रुटि पत्ता लगाइन्छ, xx र yy दिशाहरूमा रैखिक गाइडको सीधापन एकै समयमा पत्ता लगाउन सकिन्छ मेसिन पार्ट्सको मेसिनिंग र एसेम्बली शुद्धता सुनिश्चित गर्न। मेसिन उपकरणको औपचारिक स्थिति सटीकता र दोहोर्याइएको स्थिति सटीकता मापन गरिन्छ

2, मुख्य शाफ्टको ठाडोपन र सम्पूर्ण मेसिनको काम गर्ने विमान सटीकता 0.01mm भित्र ग्यारेन्टी हुनुपर्छ।

3, Z-अक्ष गाइड रेल र काम बीचको ठाडोपन 0.01mm भित्र ग्यारेन्टी गर्न आवश्यक छ।

4, मेसिनले xy अक्ष गाइड रेलको ठाडोपन पत्ता लगाउँदछ, र शुद्धता 0.005mm भित्र हुन आवश्यक छ।

आवेदन क्षेत्र

साना र मध्यम आकारको बक्स क्लास, प्लेट क्लास, प्लेट क्लास, भल्भ क्लास, शेल क्लास, मोल्ड र विभिन्न साना र मध्यम आकारको ब्याच प्रशोधनका अन्य जटिल भागहरूका लागि उपयुक्त, सटीक भागहरू, सटीक मोल्ड, 5G उत्पादनहरूमा व्यापक रूपमा प्रयोग गरिन्छ। , हार्डवेयर, अटो पार्ट्स, चिकित्सा उपकरण उद्योग।
