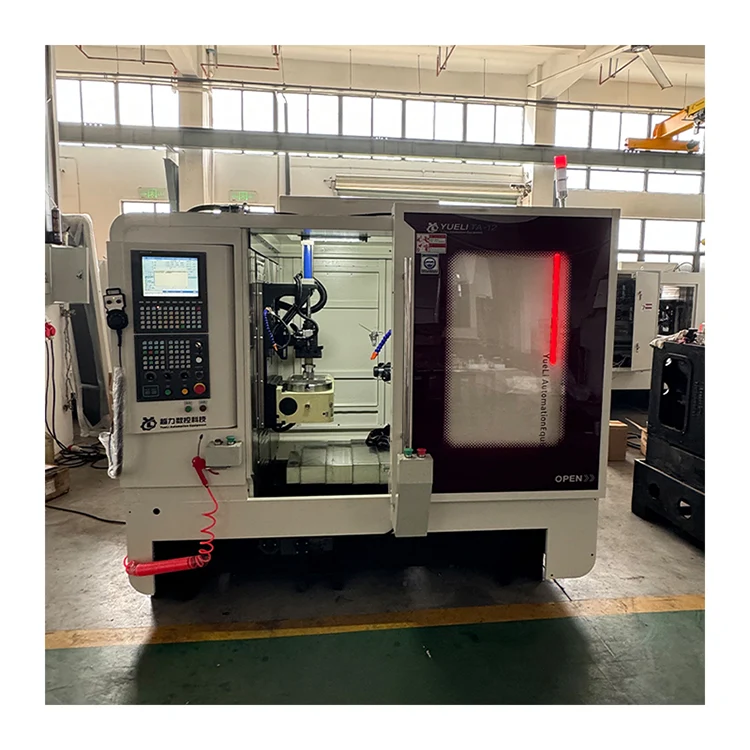

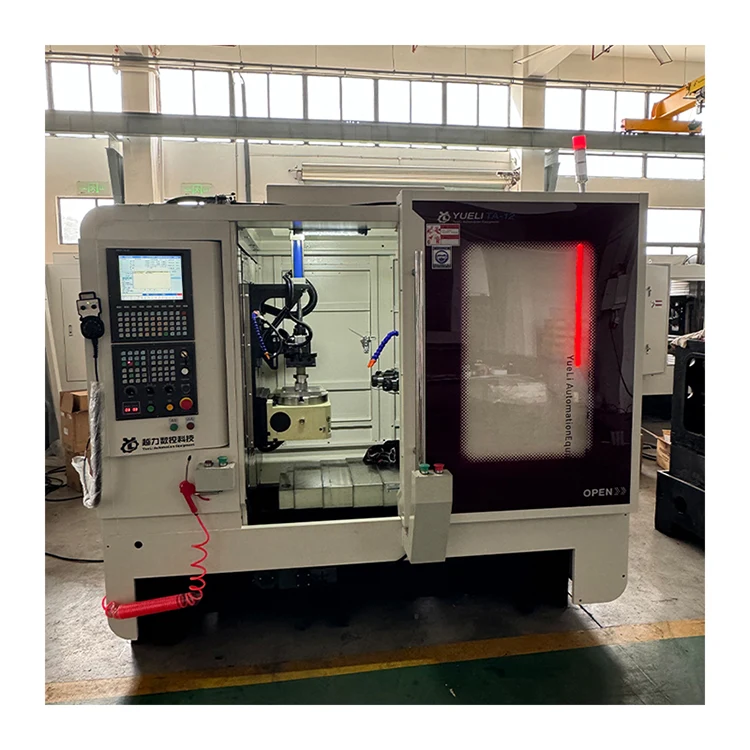

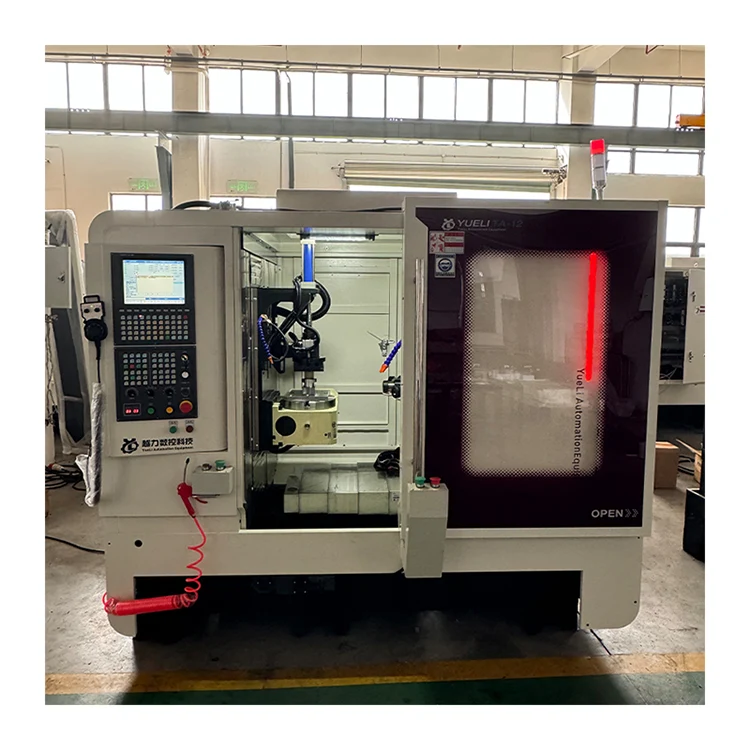

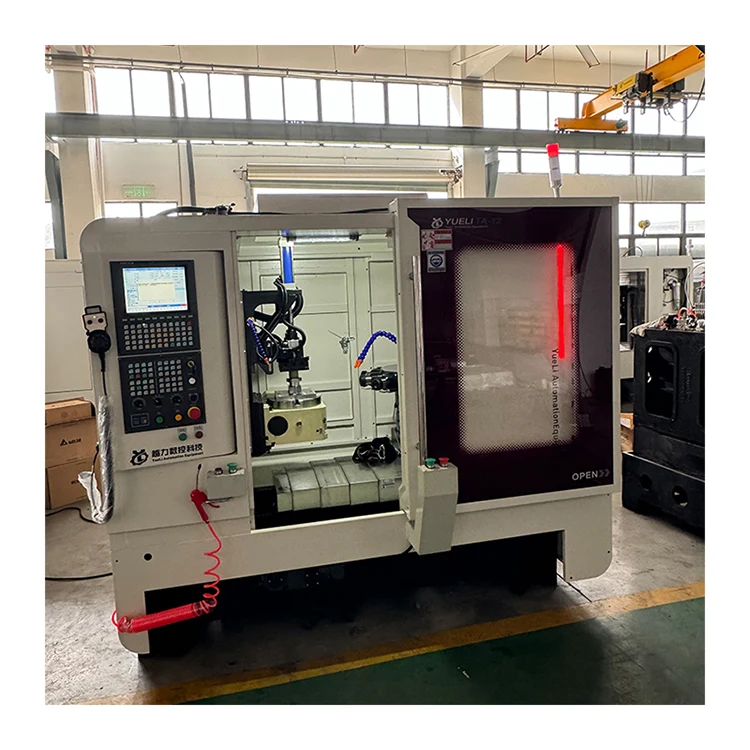

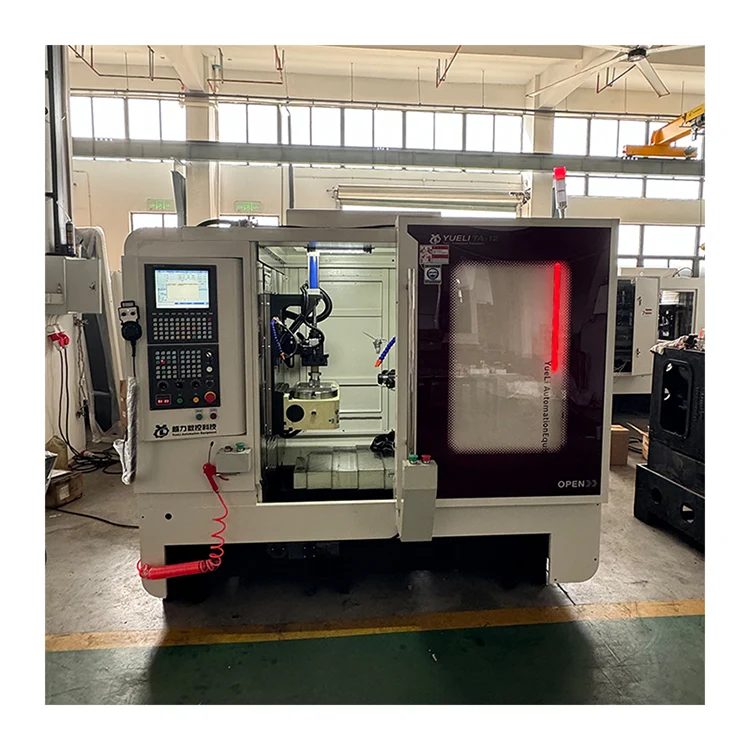

तेर्सो 12-स्पिन्डल CNC बुर्ज मेसिन

Horizontal 12-Spindle CNC बुर्ज मेसिन (आन्तरिक मोडेल TA-12) Quanzhou Yueli Automation Equipment Co., Ltd द्वारा निर्मित छ। यो ठूला र मध्यम-भोल्युम ब्याचहरूको उत्पादन र प्रशोधनका लागि उपयुक्त छ। मेसिनले सहज र उदार उपस्थिति, सरल र सहज सञ्चालन, र सुविधाजनक समायोजन सुविधा दिन्छ। CNC नियन्त्रणको साथ, यसले उच्च स्वचालन, राम्रो विश्वसनीयता, र कम श्रम तीव्रता प्रदान गर्दछ, जसले एक व्यक्तिलाई धेरै मेसिनहरू सञ्चालन र व्यवस्थापन गर्न सक्षम पार्छ। यो उत्पादन एक आदर्श उच्च दक्षता विरोधी प्रदूषण प्रशोधन उपकरण हो।

उत्पादन परिचय

तेर्सो 12-स्पिन्डल CNC बुर्ज मेसिन ठूलो र मध्यम-भोल्युम ब्याचहरूको उत्पादन र प्रशोधनका लागि उपयुक्त छ। मेसिनको उपस्थिति चिकनी र उदार छ, सञ्चालन सरल र सहज छ, र समायोजन सुविधाजनक छ। सीएनसी नियन्त्रण अपनाईएको छ, स्वचालन को डिग्री उच्च छ, विश्वसनीयता राम्रो छ, अपरेटर को श्रम तीव्रता कम छ, र एक व्यक्ति र धेरै मिसिन को सञ्चालन र व्यवस्थापन महसुस गर्न सकिन्छ।

प्राविधिक कन्फिगरेसन प्यारामिटरहरू

निम्न कम्पोनेन्टहरू र विशिष्टताहरू Horizontal 12-Spindle CNC बुर्ज मेसिनमा लागू हुन्छन्।

मुख्य प्राविधिक प्यारामिटरहरू

निम्न प्राविधिक मापदण्डहरू Horizontal 12-Spindle CNC बुर्ज मेसिनमा लागू हुन्छन्।

मेसिन संरचना र प्रदर्शन

Horizontal 12-Spindle CNC बुर्ज मेसिनमा निम्न संरचनात्मक र कार्यसम्पादन सुविधाहरू छन्।

· सरल मेसिनिङ केन्द्र। कार्यक्रम नियन्त्रणले सोलेनोइड भल्भ वा सिलिन्डर विफलताको कारणले ट्याप वा उपकरणको क्षतिबाट बच्न पत्ता लगाउने प्रकार्यको साथ ताइवान हस्ट नियन्त्रण प्रणाली प्रयोग गर्दछ। सजिलो सञ्चालनको लागि मानव-मेसिन मैत्री संवाद।

· ठूलो र मध्यम ब्याच भागहरू प्रशोधनका लागि उपयुक्त। एक पटक क्ल्याम्पिङ पूरा भयो। उच्च दक्षता र राम्रो परिशुद्धता।

· ट्यापिङ मेकानिजमले लेड स्क्रू ड्राइभलाई प्रतिस्थापन गर्न आवश्यक छैन। पिच मानक छ। आफ्नै फ्रिक्वेन्सी रूपान्तरणको साथ बेइजिङ CTB मुख्य सर्वो मोटरले थ्रेडको सतह खुर्दा सुधार गर्दछ र शुद्धता सुनिश्चित गर्दछ।

· पावर हेड घटकहरूको स्वतन्त्र अनुसन्धान र विकास। सटीक पीस। राम्रो पहिरन प्रतिरोध। लामो सेवा जीवन।

· Hust CNC प्रणालीले आवश्यकता अनुसार फिड गति सेट गर्न अनुमति दिन्छ। लामो-समय प्रयोग पछि, नेतृत्व पेंच बाहिर जान्छ, प्रणालीमा उपकरण क्षतिपूर्ति प्रकार्य छ।

· प्रत्येक मोटर चालित स्लाइडिङ सतहले मेसिन उपकरण सेवा जीवन सुनिश्चित गर्न केन्द्रीकृत स्वचालित स्नेहन उपकरण प्रयोग गर्दछ।

· सर्वो मोटरद्वारा सञ्चालित स्लाइडिङ टेबल आन्दोलन। बहु निर्देशांकहरू डिजिटल रूपमा सेट गर्न सकिन्छ। उच्च स्थिति शुद्धता। कम कम्पन। द्रुत प्रतिक्रिया।

· प्रशोधन गर्दा, टच स्क्रिनमा workpiece स्थिति प्रदर्शित। गल्तीहरूको लागि अलार्म प्रकार्य।

· पूर्ण रूपमा संलग्न सुरक्षाले व्यक्तिगत सुरक्षा सुनिश्चित गर्दछ र प्रशोधन वातावरणमा सुधार गर्दछ।

मुख्य संरचना अवयवहरू

Horizontal 12-Spindle CNC बुर्ज मेसिनले निम्न मुख्य संरचनात्मक भागहरू समावेश गर्दछ।

स्तम्भ: १ सेट

चौथो अक्ष: १ सेट

आधार: १ सेट

· इलेक्ट्रोनिक प्रणाली: 1 सेट

· हाइड्रोलिक भिज: 1 सेट

चिप हटाउने प्रणाली: १ सेट

विद्युतीय प्रणाली

Horizontal 12-Spindle CNC बुर्ज मेसिनले निम्न विद्युतीय घटकहरू प्रयोग गर्दछ।

· सोलेनोइड भल्भ: ताइवान AirTAC। राम्रो स्थिरता। हावाको चाप 0.5MPa भन्दा कम हुन सक्दैन।

एसी सम्पर्ककर्ता: स्नाइडर। राम्रो स्थिरता।

· रिले: ओमरोन। राम्रो स्थिरता।

स्नेहन प्रणाली

Horizontal 12-Spindle CNC Turret मेसिनको प्रत्येक पावर हेडलाई बटरले लुब्रिकेट गरिएको छ, जुन प्रयोग गर्न र सञ्चालन गर्न सजिलो छ, जसले स्नेहन सतहको सेवा जीवन सुनिश्चित गर्दछ।

मानक सामान र कागजातहरू

Horizontal 12-Spindle CNC बुर्ज मेसिन निम्न सामान र कागजातहरूसँग आउँछ।

· उपकरण बक्स समावेश: डबल-एन्डेड रेन्च 17-19, हेक्सागोनल रेन्च 1.5-10 (1 सेट)।

· अनियमित कागजातहरू: प्रणाली विशिष्टता, सञ्चालन पुस्तिका, चालक निर्देशन (प्रत्येक 1 प्रतिलिपि)।

बारम्बार सोधिने प्रश्नहरू

स्पिन्डल इन्टरफेस र अधिकतम ड्रिलिंग क्षमता के हो?

स्पिन्डल इन्टरफेस ER40 हो। प्वालबाट तामाको लागि अधिकतम ड्रिलिंग व्यास 60mm छ, र अधिकतम ट्यापिंग व्यास तामाको लागि M50 × 3mm हो।

बुर्जमा कति स्पिन्डलहरू छन्?

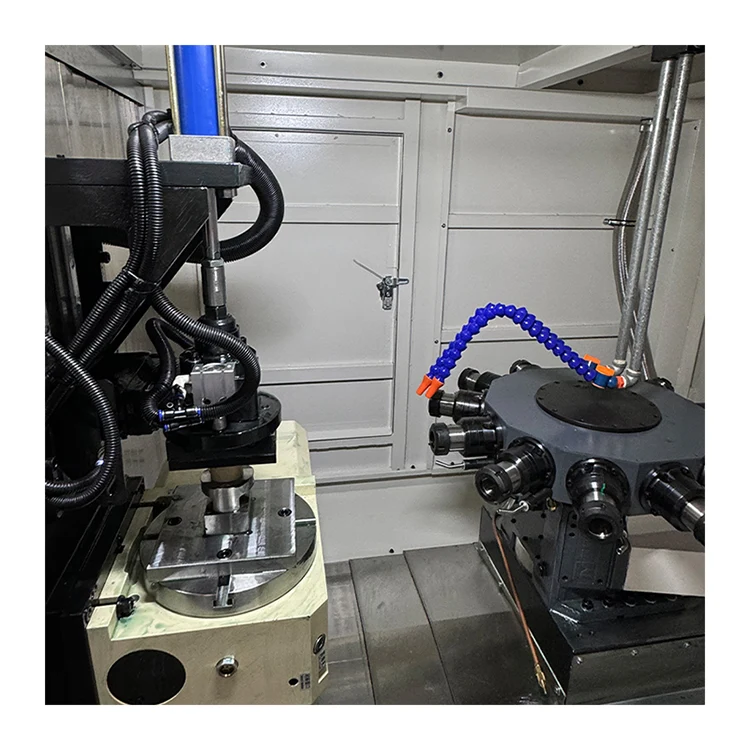

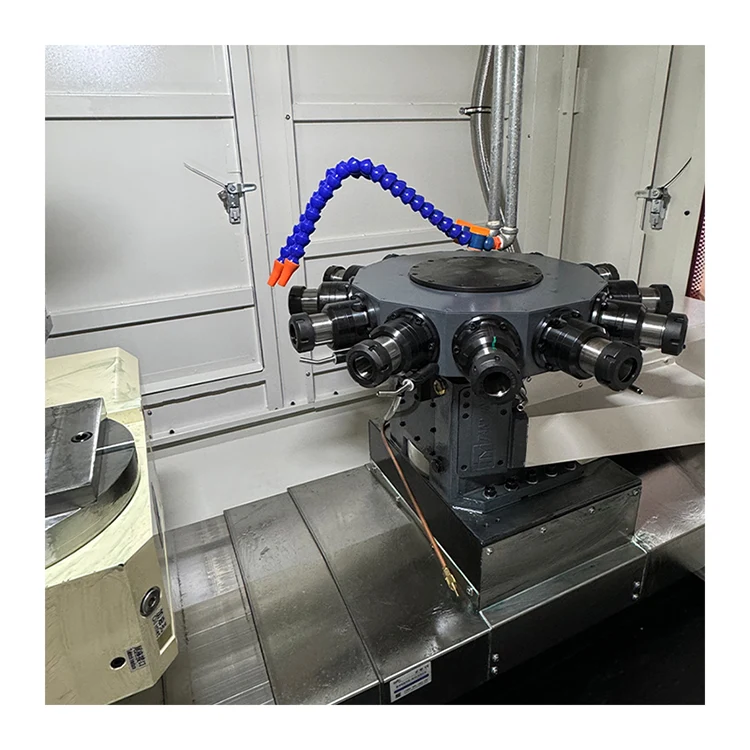

रोटरी बुर्जमा 12 स्पिन्डलहरू छन्। उपकरण परिवर्तन समय 0.8 सेकेन्ड प्रति 180 डिग्री हो।

X, Y र Z अक्ष यात्राहरू के हुन्?

X अक्ष यात्रा 350mm छ, Y अक्ष यात्रा 400mm छ, र Z अक्ष यात्रा 300mm छ। सबै अक्षहरूको लागि अधिकतम गति 30 m/min हो।

CNC प्रणाली र स्पिन्डल मोटर शक्ति के हो?

मेसिनले 5.5KW देखि 7.5KW (वैकल्पिक) को सर्वो स्पिन्डल मोटर पावरको साथ ताइवान हस्ट सीएनसी प्रणाली प्रयोग गर्दछ।

मेसिनको वजन र आयाम के हो?

मेसिनको आयामहरू 2200×1765×1922mm पाना धातु कभरको साथ, र शुद्ध वजन 3500KG हो।
