रोटरी तीन-अक्ष पाँच स्टेशन ड्रिलिंग कम्पोजिट मेसिन

नवीनतम बिक्री, कम मूल्य, र उच्च-गुणस्तर रोटरी थ्री-एक्सिस फाइभ स्टेशन ड्रिलिंग कम्पोजिट मेसिन किन्नको लागि हाम्रो कारखानामा आउनको लागि तपाईंलाई स्वागत छ, YueLi तपाईंसँग सहयोग गर्न तत्पर छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

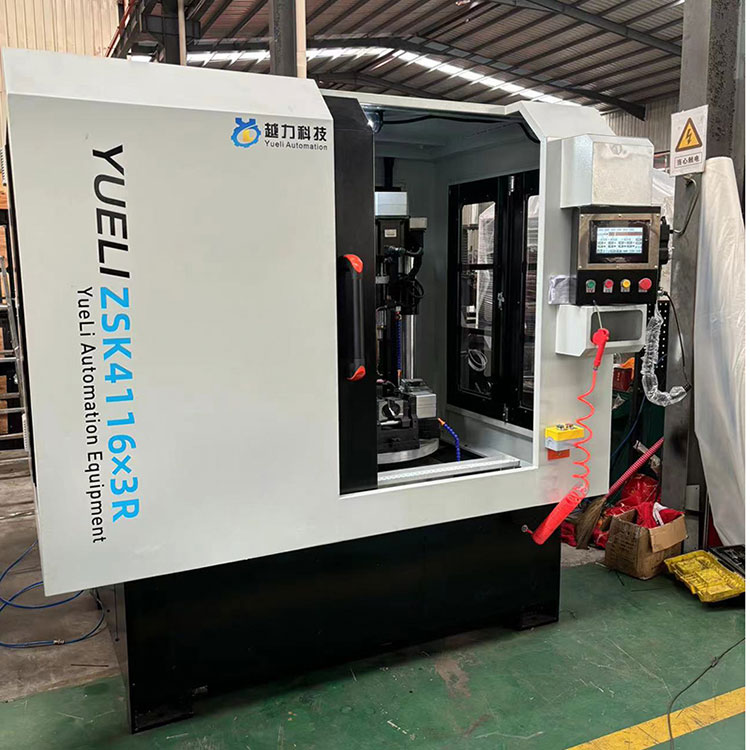

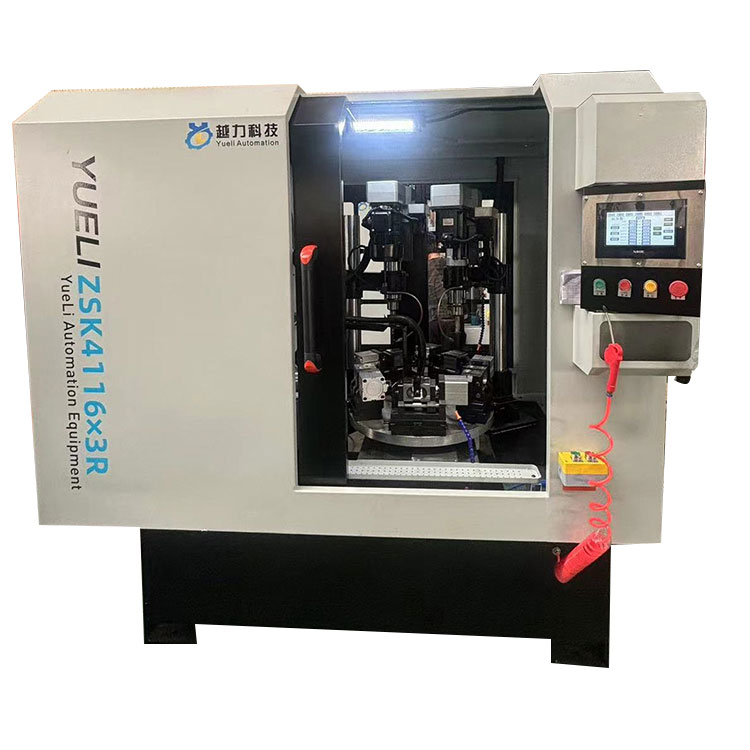

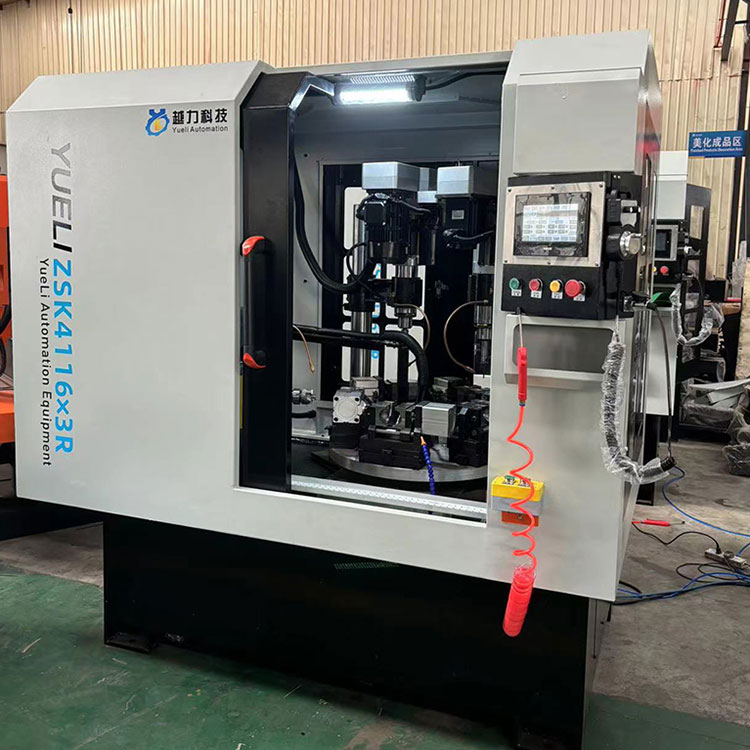

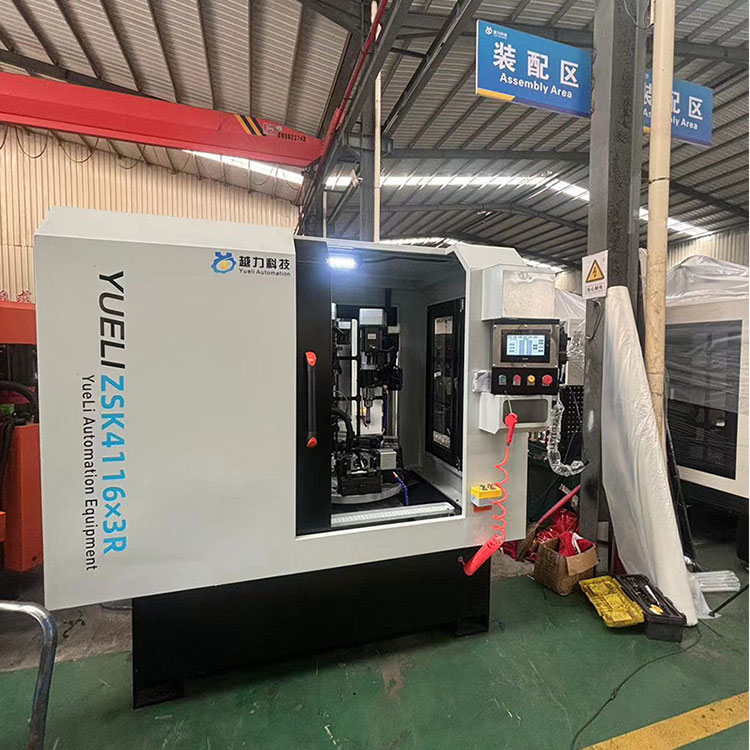

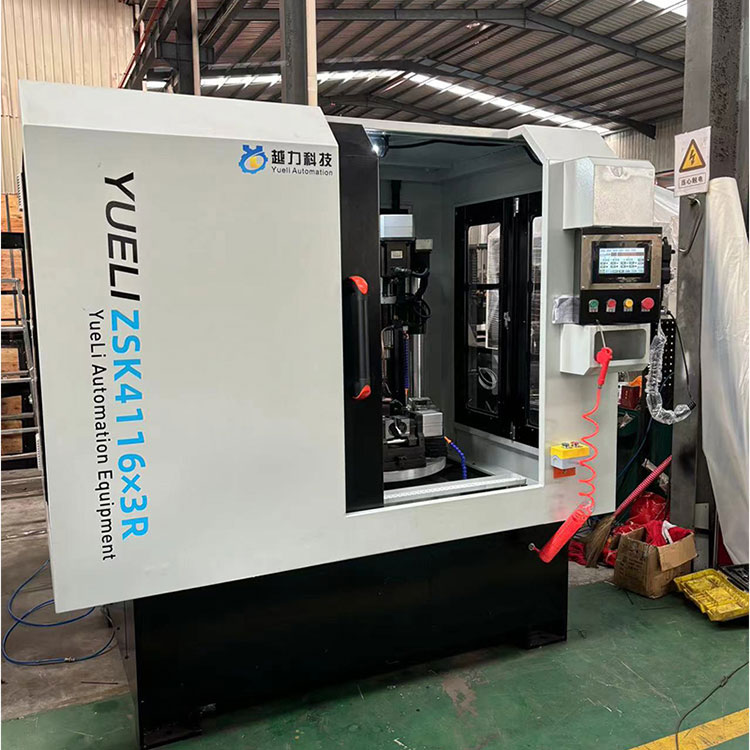

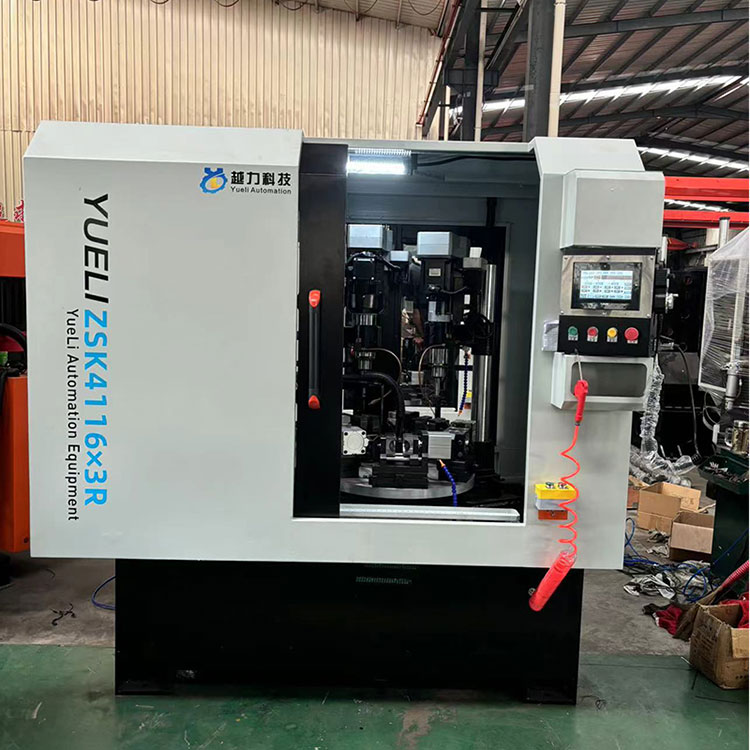

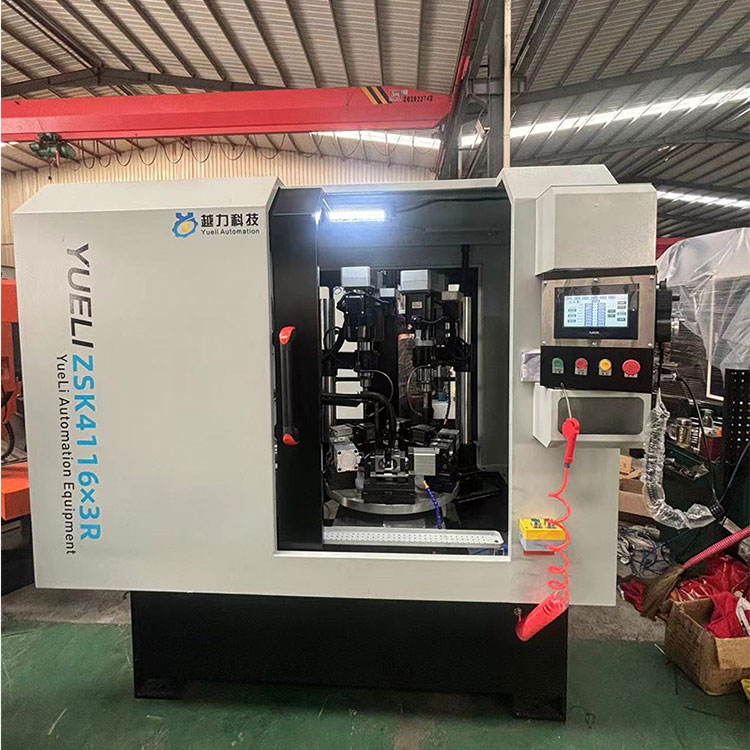

चीनमा YueLi का उत्पादकहरूले उच्च गुणस्तरका उत्पादनहरू प्रस्ताव गर्छन्, तपाईंलाई राम्रो मूल्यमा सीधा उच्च-गुणस्तरको रोटरी थ्री-एक्सिस फाइभ स्टेशन ड्रिलिंग कम्पोजिट मेसिन खरिद गर्न स्वागत छ। Yueli स्वचालन उपकरणको ZSK4116×3 रोटरी तीन-अक्ष पाँच-स्टेशन ड्रिलिंग र ट्यापिङ मेसिन ठूलो र मध्यम आकारको ब्याच ढोका उत्पादनहरूको उत्पादन र प्रशोधनको लागि उपयुक्त छ। मेशिन उपकरणको सहज र उदार उपस्थिति, सरल र सहज सञ्चालन, सुविधाजनक समायोजन, र उच्च डिग्री स्वचालन, राम्रो विश्वसनीयता, र अपरेटरहरूको लागि कम श्रम तीव्रताको साथ सीएनसी नियन्त्रण अपनाउने छ। यसले एक व्यक्तिद्वारा धेरै मेसिनहरूको सञ्चालन र व्यवस्थापन महसुस गर्न सक्छ, र एक आदर्श र कुशल एन्टी-फाउलिंग प्रशोधन उपकरण हो।

मुख्य कन्फिगरेसन:

क्रम संख्या	उत्पादनको नाम	मोडेल/विशिष्टता	मात्रा	ब्रान्ड
1	आधार	वेल्डिंग अवयवहरू	1	स्व-उत्पादन
2	मुख्य शाफ्ट बियरिंग्स	JT6-YL92	6	हार्बिन
3	ड्रिलिंग र आक्रमण शक्ति हेड		1	संख्यात्मक नियन्त्रण
4	ड्रिलिंग पावर हेड	JT6-YL92	2	संख्यात्मक नियन्त्रण
5	स्वचालित विभाजन डिस्क	5 कार्यस्थानहरू	1	युन्टोङ
6	Workpiece फिक्स्चर	वायवीय	5
7	सर्वो मोटर	२.३ किलोवाट	1	सिन्जी
8		750W	2	सिन्जी
9		१.२ किलोवाट	1	नेभिगेसनको लागि खुला रहनुहोस्
10	बिजुली मेसिनरी	३ किलोवाट	1	जिनलिङ
11		१.५ किलोवाट	1	नुओफान
12		750W	1	sheng xiang
13	टच स्क्रिन	TG765S-XT	1	सिन्जी
14	सम्पर्ककर्ता	LC1N1801	1	स्नाइडर
15	PLC नियन्त्रण	XTM-60T	1	सिन्जी
16	स्विच मोड पावर आपूर्ति	PMT-24V150W2BA	1	डेल्टा
17	आवृत्ति कनवर्टर	3PH-380V	1	चलाउन सजिलो
18	Solenoid वाल्व	4V210-08	6	याडेक
19	ढाल	पूर्ण रूपमा संलग्न	1

मुख्य प्राविधिक मापदण्डहरू

क्रम संख्या	श्रेणी	डाटा विशिष्टताहरू	टिप्पणीहरू
1	कार्यस्थानहरूको संख्या	५ जना
2	काम गर्ने क्षमता	पावर हेडको अधिकतम ड्रिलिंग र ट्यापिङ व्यास 13 हो	इस्पात घटकहरू
3	विभाजन टर्नटेबल शुद्धता	स्प्लिटरको आउटपुट शुद्धता ≤± 0.03 हो	सन्दर्भ कन्फिगरेसन RV75 0.75KW मोटर
4	स्पिन्डल उपकरण होल्डर प्रकार	JT6-ER20	मानक कन्फिगरेसन
5	स्पिन्डल प्यारामिटरहरू	अधिकतम RPM 0-2000/मिनेट	समायोज्य गति
6	चक्कु ह्यान्डल को स्थापना विधि	म्यानुअल स्क्रू कस्ने
7	उपकरण clamping विधि	ER20 (8 देखि 14)	मानक कन्फिगरेसन
8	तेर्सो पावर हेड	सोमको ४#
9	स्पिन्डल उपकरण होल्डर प्रकार	मोर्स ४ # ER40 (३ देखि ३०)
10	स्पिन्डल प्यारामिटरहरू	अधिकतम RPM ०-१५००/मिनेट	समायोज्य गति
11	कामको शुद्धता	0.05 को प्वाल स्थिति सटीकता / 0.03 को दोहोर्याइएको स्थिति सटीकता
12	काम गर्ने ग्याँस स्रोत दबाव	5-6 kg/c㎡
13	Workbench व्यास	680mm
	विद्युत आपूर्ति क्षमता	कुल शक्ति 10.5KW
	मेसिनको आकार	2070X1860X2100	सन्दर्भ स्रोतहरू
	मेसिन वजन	लगभग 1600kg	सन्दर्भ स्रोतहरू

मेसिन उपकरणको संरचना र प्रदर्शन

रोटरी थ्री-एक्सिस फाइभ-स्टेसन ड्रिलिङ र ट्यापिङ कम्पाउण्ड मेसिनलाई स्टिलका पार्टपुर्जाहरूद्वारा वेल्डेड गरी कृत्रिम बुढ्यौलीको उपचार गरिन्छ। यसमा राम्रो परिशुद्धता र स्थिरता छ। सम्पूर्ण मेसिन एक संयुक्त संरचना हो, PLC प्रणाली संग सुसज्जित, र बलियो गतिशीलता छ।

१ ड्रिलिंग र ट्यापिङ पावर हेड, ड्रिलिंग क्षमता: स्टिलका पार्टपुर्जाहरूका लागि 16mm, एल्युमिनियम पार्ट्सका लागि 20mm, ड्रिलिंग स्ट्रोक 100 विनिर्देशहरू, फिड मोड: सर्वो फिड, एउटा मुख्य मोटर: 3KW, पावर हेड र पार्ट प्रोसेसिङ होल म्यानुअल रूपमा मिलाउन सकिन्छ। र तल, समायोजन गर्नु अघि, स्लाइडको माथिल्लो र तल्लो सतहहरूमा दुईवटा बोल्टहरू खुकुलो पार्नुहोस्, पावर हेडलाई उठाउन र कम गर्न ह्यान्डव्हील घुमाउनुहोस्, र पावर हेडलाई फिसाउनबाट रोक्नको लागि पावर हेड राखेपछि दुईवटा बोल्टहरूलाई कस्नुहोस्। आफैले; 2 ड्रिलिंग पावर हेडहरू: ड्रिलिंग क्षमता: 13mm स्टील पार्ट्सको लागि, 16mm आल्मुनियम पार्ट्सको लागि, ड्रिलिंग स्ट्रोक 80 स्पेसिफिकेशन, फिड मोड: सर्वो फिड, एउटा मुख्य मोटर: 2.3KW, ड्रिलिंग र ट्यापिङ पावर हेडहरू (JT16) ठाडो रूपमा स्थापित छन्, र भागहरूको केन्द्र उचाइ म्यानुअल रूपमा माथि र तल समायोजन गर्न सकिन्छ। पाँच स्टेशनहरूको स्थिति प्राप्त गर्न पाँच-स्टेशन स्वचालित विभाजन टर्नटेबल संग सुसज्जित, र प्रत्येक उपकरण अगाडि, पछाडि, बायाँ र दायाँ समायोजित गर्न सकिन्छ। लोड र अनलोड गर्न सजिलो। प्रत्येक स्पिन्डलमा स्वतन्त्र नियन्त्रण र म्यानुअल समायोजन कार्यहरू छन्। स्पिन्डल बियरिङहरू सबै हार्बिन बियरिङहरू हुन्; अन्तरिम स्वचालित स्नेहन प्रणाली तेलर, ड्रिलिंग पावर हेड र ट्यापिंग पावर हेड छिटो अगाडि, ढिलो अगाडि, काम अगाडि र छिटो पछाडि कार्यहरू छन्।

प्रक्रिया प्रवाह: मेसिन सुरु गर्नुहोस् → म्यानुअल रूपमा लोडिङ स्थितिमा सामग्री लोड गर्नुहोस् → टर्नटेबललाई पहिलो स्टेशनमा घुमाउनुहोस् → तीन स्टेशनहरू एकै समयमा ड्रिलिङ र ट्यापिङ प्रक्रिया गर्नुहोस् → म्यानुअल अनलोडिङ → दोस्रो चक्र प्रविष्ट गर्नुहोस्।

मेसिन उपकरणको मुख्य संरचना:

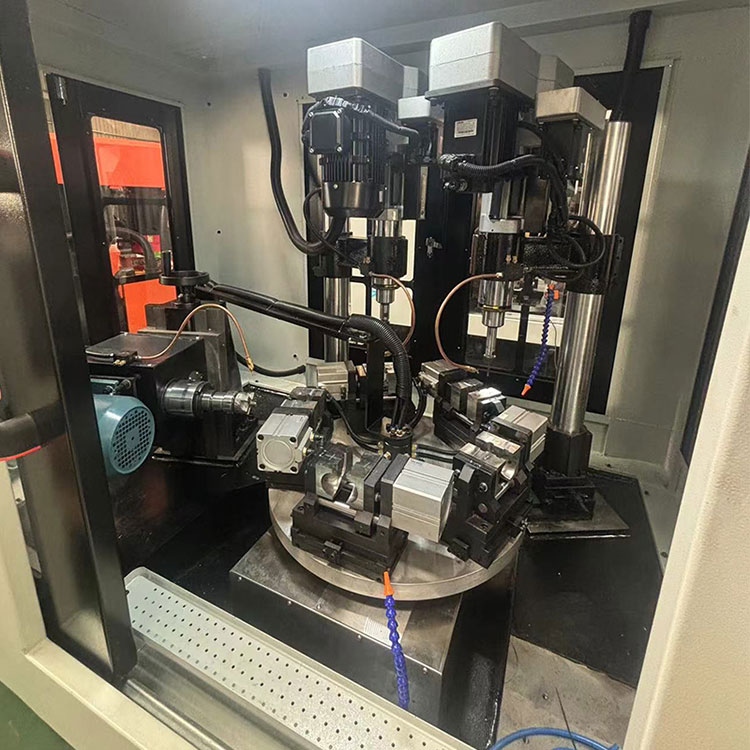

पावर हेड वितरण: ड्रिलिंग र मिलिङको अन्तिम अनुहारको लागि तेर्सो पावर हेड, एउटा ठाडो ड्रिलिंग स्पिन्डल एकाइ, दुई ठाडो ट्यापिङ स्पिन्डल एकाइहरू, पाँच-स्टेशन स्वचालित विभाजन टर्नटेबल, एक आधार; सर्किट प्रणालीको एक सेट, फिक्स्चरको पाँच सेट, र पूर्ण रूपमा संलग्न पाना धातु सुरक्षाको एक सेट।
