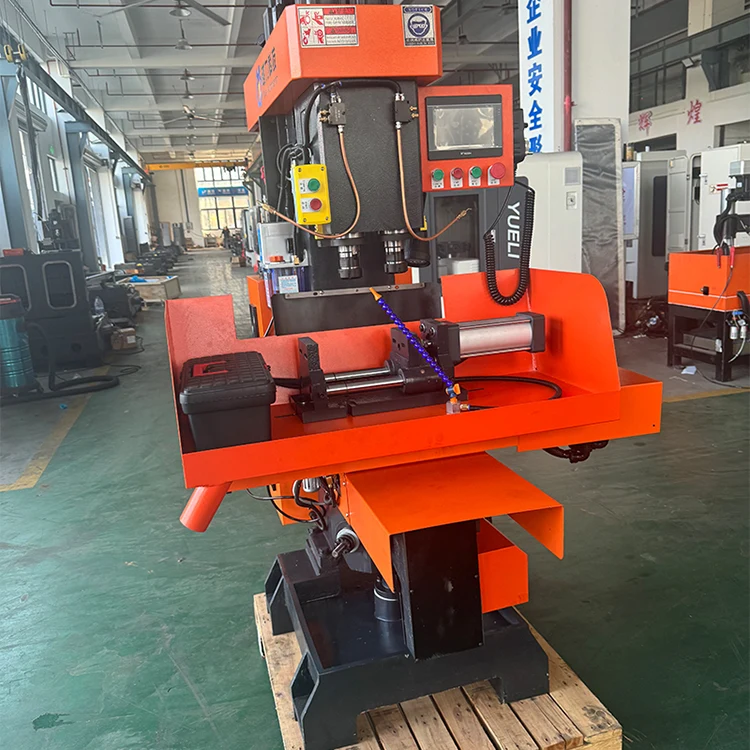

1. डुअल-स्पिन्डल वास्तुकला
को मुटुमाठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनएक डुअल-स्पिन्डल कन्फिगरेसन हुन्छ जसले ब्याच प्रशोधनलाई कसरी सम्पर्क गरिन्छ भन्ने कुरालाई आधारभूत रूपमा परिवर्तन गर्दछ। एकल-स्पिन्डल मेसिनहरूको विपरीत जुन धेरै पासहरू र बारम्बार उपकरण परिवर्तनहरू आवश्यक पर्दछ, यो डिजाइनले समन्वयित ठाडो अक्ष व्यवस्थामा सञ्चालन गर्ने दुई स्वतन्त्र स्पिन्डलहरू समावेश गर्दछ। Z1 र Z2 अक्षहरू 120mm मा स्पेस गरिएका छन्, एउटै workpiece वा दुई अलग भागहरूको समानान्तर प्रशोधनमा दुई सुविधाहरूको एक साथ मेसिनिङ गर्न अनुमति दिन्छ।
प्रत्येक स्पिन्डलले NT30 टेपर टुलिङ स्वीकार गर्छ र 10 देखि 3000 r/min सम्म समायोज्य गतिहरू प्रदान गर्दछ, ड्रिलिङ, रीमिङ, र ट्यापिङ सञ्चालनहरूको लागि लचिलोपन प्रदान गर्दछ। डुअल-अक्ष दृष्टिकोणले उपयुक्त अनुप्रयोगहरूको लागि थ्रुपुटलाई प्रभावकारी रूपमा दोब्बर बनाउँछ जबकि ढोका फिटिंग कम्पोनेन्टहरू र समान मध्यम-ब्याच उत्पादन वस्तुहरूको लागि आवश्यक परिशुद्धता कायम राख्छ।
2. कोर प्राविधिक विशिष्टताहरू
मेसिनको क्षमताहरू बुझ्न यसको मुख्य प्यारामिटरहरूबाट सुरु हुन्छ। निम्न तालिकाले यसको परिचालन खाम परिभाषित गर्ने आवश्यक विशिष्टताहरूलाई संक्षेप गर्दछ:
| प्यारामिटर | निर्दिष्टीकरण | टिप्पणी |
|---|---|---|
| एक्स अक्ष यात्रा | ३२० मिमी | — |
| वाई अक्ष यात्रा | 120mm | — |
| Z1/Z2 अक्ष यात्रा | 110mm | प्रत्येक धुरी |
| स्पिन्डल स्पेसिङ | 120mm | Z1 देखि Z2 |
| अधिकतम ड्रिलिंग व्यास | ३२ मिमी | तामा पार्ट्स |
| अधिकतम ट्यापिंग व्यास | M32 | — |
| स्पिन्डल स्पीड दायरा | 10-3000 r/min | समायोज्य |
| मेसिन वजन | 900kg | आवरण सहित |
| कुल शक्ति | ७ किलोवाट | — |
| सीएनसी प्रणाली | सुनिकन | — |
320mm X-axis यात्रा र 120mm Y-axis यात्राले ढोका फिटिंग उत्पादनहरू र समान घटकहरूको लागि पर्याप्त कार्य खाम प्रदान गर्दछ। लिफ्टिङ प्लेटफर्मले 160mm समायोज्य दूरी प्रदान गर्दछ, फरक वर्कपीस उचाइहरू समायोजन गर्दै। X अक्षमा 30 m/min को अधिकतम गतिको साथ, मेसिनले द्रुत स्थिति प्रदान गर्दछ जसले समग्र चक्र समय घटाउन योगदान गर्दछ।
3. संरचनात्मक अखण्डता
दठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनकठोरता र स्थायित्वमा ध्यान केन्द्रित गरी ईन्जिनियर गरिएको छ। उत्कृष्ट कठोरता कायम राख्दा शरीरको संरचना विशेष रूपमा कम्प्याक्ट हुन्छ - एक साथ दोहोरो-स्पिन्डल अपरेशनहरूमा शुद्धता कायम राख्नको लागि एक महत्वपूर्ण कारक। धेरै डिजाइन विकल्पहरूले यस संरचनात्मक सुदृढतामा योगदान गर्दछ:
- उच्च गुणस्तर मिश्र धातु इस्पात स्पिन्डल:प्रत्येक स्पिन्डल प्रिमियम मिश्र धातु इस्पातबाट निर्मित हुन्छ, कडा र तातो उपचार प्रक्रियाहरूको अधीनमा, उच्च पहिरन प्रतिरोधको लागि सटीक ग्राइन्डिंग पछि।
- अल्ट्रासोनिक रूपमा बुझाइएको स्लाइड सतहहरू:स्लाइडिङ सतहहरू अल्ट्रासोनिक क्वेन्चिङ उपचारबाट गुज्रिन्छन्, जसले सतहको कठोरता र पहिरन प्रतिरोधलाई उल्लेखनीय रूपमा बढाउँछ। एक एकीकृत स्नेहन उपकरणले विस्तारित सेवा जीवनमा दिगो प्रदर्शन सुनिश्चित गर्दछ।
- बफर स्थिति प्रणाली:कार्यतालिकाले बफर स्थितिको साथ सुरु गर्ने यन्त्र समावेश गर्दछ जसले द्रुत पार्श्व आन्दोलनहरूमा कम्पन कम गर्दछ।
- पुल-रड प्रकार ह्यान्डल:पुल-रड ह्यान्डल डिजाइन मार्फत सुरक्षालाई सम्बोधन गरिएको छ जसले आकस्मिक विच्छेदनलाई प्रतिरोध गर्दछ।
यी संरचनात्मक तत्वहरूले सामूहिक रूपमा सुनिश्चित गर्दछ कि मेसिनले निरन्तर ब्याच उत्पादनको माग अन्तर्गत पनि स्थितित्मक शुद्धता कायम राख्छ।
4. परिचालन कार्यप्रवाह
को परिचालन दर्शनठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनथ्रुपुट अधिकतम गर्दै म्यानुअल हस्तक्षेप कम गर्न केन्द्रहरू। PLC नियन्त्रणले परम्परागत रिले-आधारित प्रणालीहरूको तुलनामा उच्च स्तरको स्वचालन प्रदान गर्दछ, उत्कृष्ट विश्वसनीयता प्रदान गर्दछ जसले प्रत्यक्ष रूपमा अपरेटरको थकान कम गर्दछ।
मुख्य कार्यप्रवाह विशेषताहरू समावेश छन्:
- एकल-सेटअप प्रशोधन:ठूलो संख्यामा भागहरूका लागि ड्रिलिङ, रीमिङ र ट्यापिङ कार्यहरू एकै पटक पूरा गर्न सकिन्छ।
- बहु-मेसिन व्यवस्थापन:सहज सञ्चालन र स्वचालित नियन्त्रणले एकल अपरेटरलाई एकै साथ धेरै मेसिनहरू व्यवस्थापन गर्न सक्षम बनाउँछ।
- सुविधाजनक समायोजन:मेसिनले ब्याचहरू बीचको सेटअप समय घटाउँदै सरल र सहज समायोजन संयन्त्रहरू समावेश गर्दछ।
- प्रदूषण विरोधी डिजाइन:उपकरणहरूले सुविधाहरू समावेश गर्दछ जसले प्रदूषण जोखिमहरू कम गर्दछ, यसलाई सरसफाइको चिन्ताको विषय भएको वातावरणको लागि उपयुक्त बनाउँदछ।
यो कार्यप्रवाह डिजाइनले साना देखि मध्यम ब्याच उत्पादन वातावरणको लागि उच्च दक्षतामा सिधै अनुवाद गर्दछ, जहाँ सेटअप समय र अपरेटर उपलब्धताले प्रायः समग्र उत्पादकतालाई निर्देशित गर्दछ।
5. आवेदन दायरा
ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिन विशेष रूपमा सानो देखि मध्यम-ब्याच ढोका फिटिंग उत्पादनहरूको उत्पादन र प्रशोधनको लागि अनुकूल छ। यो एप्लिकेसन फोकसले एकल क्ल्याम्पिङ सञ्चालनमा ढोका हार्डवेयर कम्पोनेन्टहरूमा ड्रिल, रीम, र ट्याप गर्नको लागि मेसिनको डुअल-स्पिन्डल क्षमताको लाभ उठाउँछ।
ढोका फिटिङभन्दा बाहिर, मेसिनको विशिष्टताहरू-विशेष गरी यसको 32mm अधिकतम ड्रिलिंग व्यास र M32 ट्यापिङ क्षमताले-यसलाई तामा र गैर-फेरस धातु घटकहरूको फराकिलो दायराको लागि उपयुक्त बनाउँछ। 900kg मेसिनको तौल र 1100×1230×1980mm पदचिह्न (पाना धातु कभर सहित) ले एउटा मेसिनलाई संकेत गर्दछ जुन उत्पादन वातावरणको लागि पर्याप्त छ तर सीमित भुइँ ठाउँ भएका कार्यशालाहरूको लागि पर्याप्त कम्प्याक्ट छ।
कम्पोनेन्टहरूको छनोटले मेसिनको विश्वसनीयता प्रोफाइललाई थप परिभाषित गर्दछ: सुनिकन सर्वो मोटर्स र सीएनसी प्रणाली, स्नाइडर एसी कन्ट्याक्टरहरू, ओमरोन रिलेहरू, र घरेलु बल स्क्रूहरू र रैखिक स्लाइडहरू। स्थापित ब्रान्ड र गुणस्तर कम्पोनेन्टहरूको यो संयोजनले लगातार प्रदर्शनको लागि मेसिनको प्रतिष्ठामा योगदान पुर्याउँछ।
6. बारम्बार सोधिने प्रश्नहरू
मेसिन तामा र गैर-फेरस धातुहरूको लागि अनुकूलित छ, तामाका भागहरूको लागि अधिकतम 32mm ड्रिलिंग व्यासको साथ। यो सामान्यतया पीतल, एल्युमिनियम, र समान सामग्रीबाट निर्मित विभिन्न ढोका फिटिंग घटकहरूको लागि उपयुक्त छ। लौह सामग्रीको लागि, विशेष सिफारिसहरूको लागि निर्मातालाई परामर्श गर्नुहोस्।
दुई स्पिन्डलहरू एकैसाथ काम गर्छन्, जसले दुई कार्यहरू - जस्तै ड्रिलिङ र ट्यापिङ - एउटै चक्रमा एउटै workpiece मा प्रदर्शन गर्न अनुमति दिन्छ। वैकल्पिक रूपमा, दुई समान भागहरू समानान्तरमा प्रशोधन गर्न सकिन्छ। यो दृष्टिकोणले एकल सेटअप कायम राख्दा उपयुक्त अनुप्रयोगहरूको लागि थ्रुपुटलाई प्रभावकारी रूपमा दोब्बर बनाउँछ।
मेसिन सानो देखि मध्यम ब्याच उत्पादन को लागी डिजाइन गरिएको छ। यो परिदृश्यहरूमा उत्कृष्ट हुन्छ जहाँ उच्च-भोल्युम स्वचालित लाइनहरूको लागि सेटअप समय अत्यधिक हुनेछ, तर म्यानुअल एकल-टुक्रा प्रशोधन अक्षम हुनेछ। जटिलताको आधारमा सामान्य ब्याच आकारहरू दर्जनौंदेखि केही सय भागहरूसम्म हुन्छन्।
मेसिनले सुविधाजनक समायोजन संयन्त्रको साथ सरल र सहज सञ्चालनको सुविधा दिन्छ। पीएलसी नियन्त्रणले सामान्यतया सीएनसी मेसिनसँग सम्बन्धित जटिलता कम गर्छ। आधारभूत मेशिनिङ अनुभव भएका अपरेटरहरू न्यूनतम प्रशिक्षणमा निपुण बन्न सक्छन्, र सहज इन्टरफेसले द्रुत अनबोर्डिङलाई समर्थन गर्दछ।
