ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिन

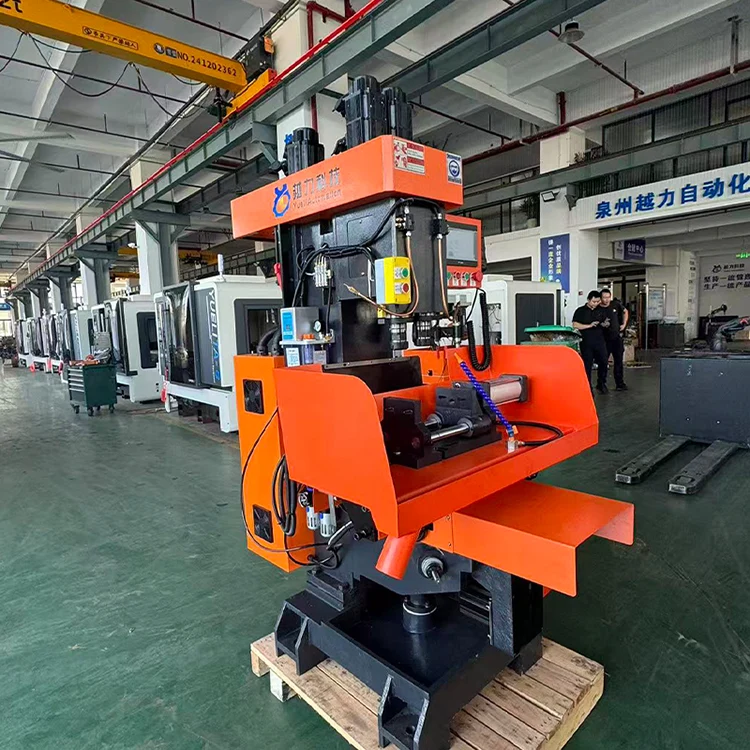

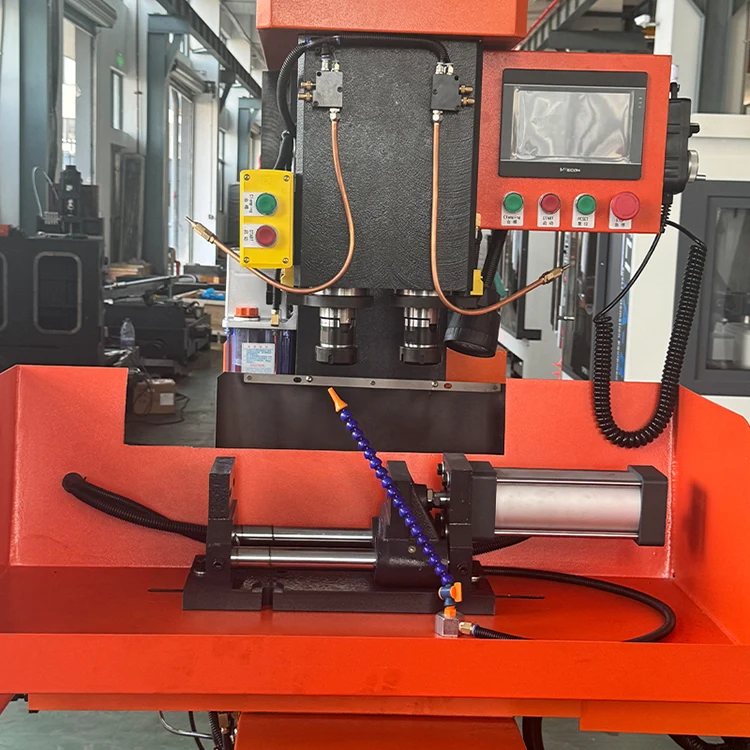

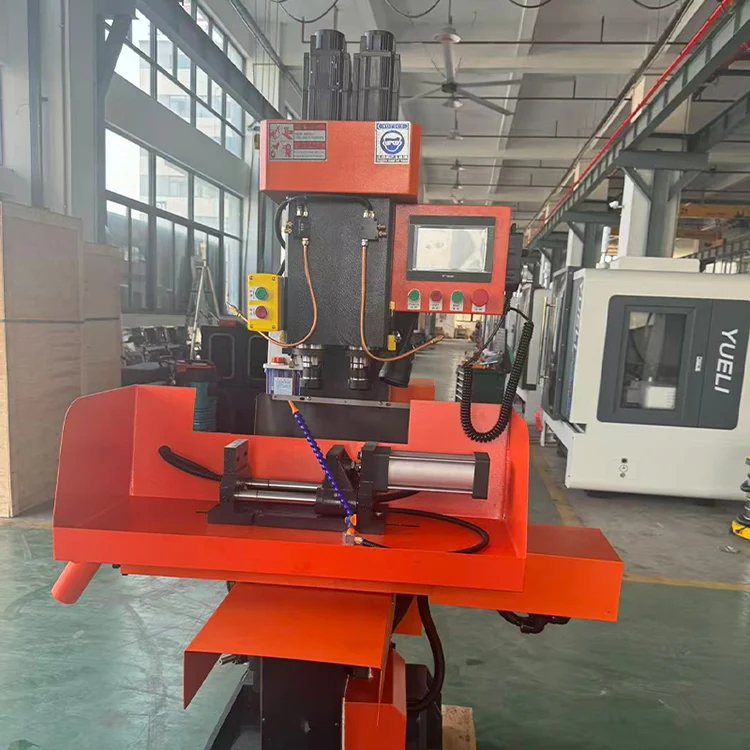

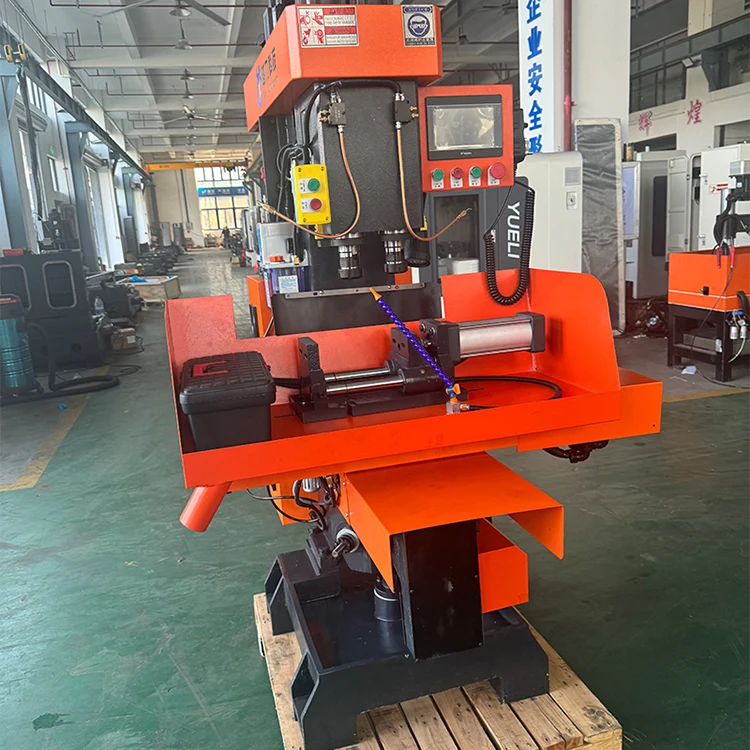

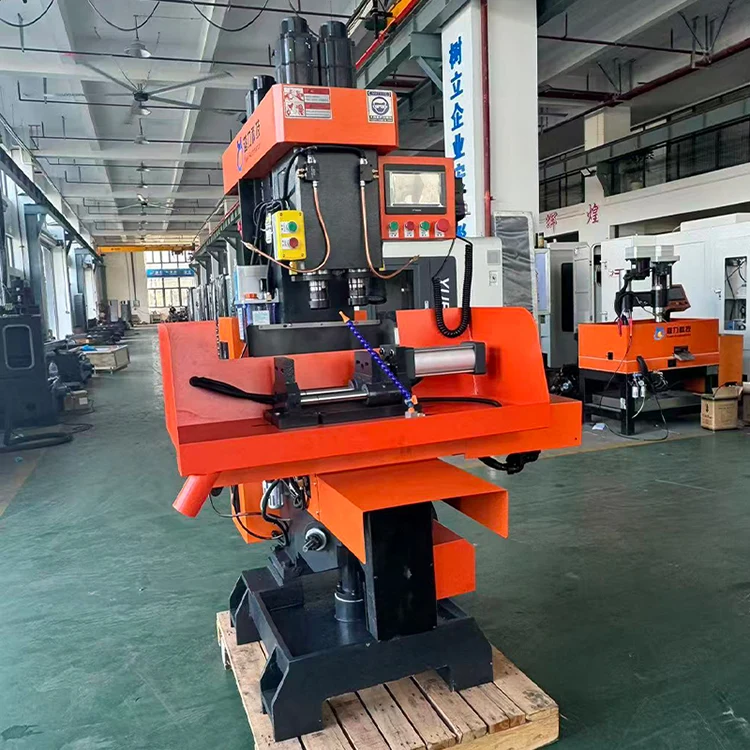

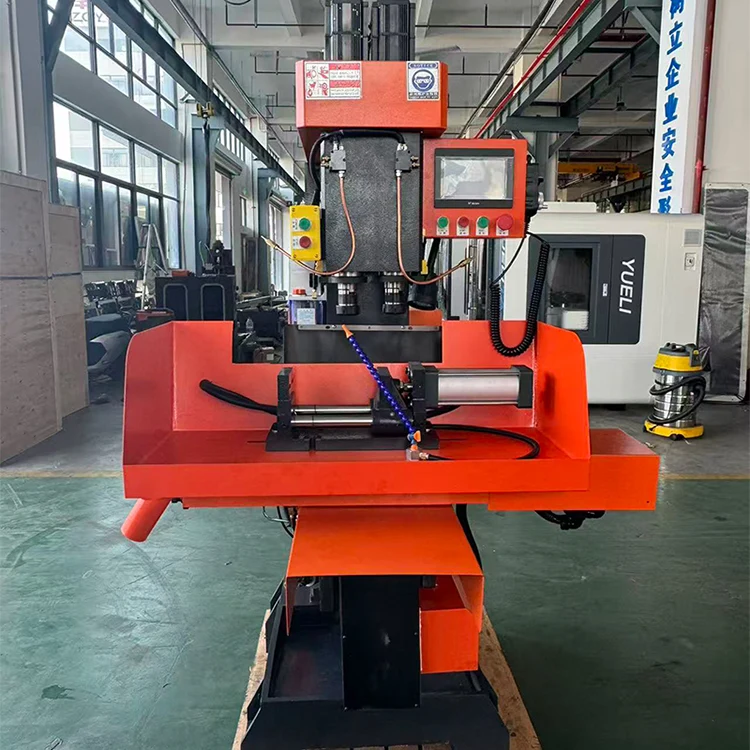

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिन (आन्तरिक मोडेल ZSK4132X2B) Quanzhou Yueli Automation Equipment Co., Ltd द्वारा निर्मित छ। यो साना देखि मध्यम ब्याच ढोका फिटिङ उत्पादनहरूको उत्पादन र प्रशोधनका लागि उपयुक्त छ। मेसिन उपकरणले सरल र सहज सञ्चालन र सुविधाजनक समायोजनको साथ, सहज र सुरुचिपूर्ण उपस्थितिको सुविधा दिन्छ। PLC नियन्त्रण अपनाएर, यसले उच्च स्वचालन स्तर र उत्कृष्ट विश्वसनीयताको गर्व गर्दछ, जसले अपरेटरहरूको श्रम तीव्रता कम गर्दछ। यसले एक अपरेटरलाई धेरै मेसिनहरू प्रबन्ध गर्न सक्षम बनाउँछ र एक आदर्श उच्च दक्षता र प्रदूषण विरोधी प्रशोधन उपकरणको रूपमा सेवा गर्दछ।

उत्पादन परिचय

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिन साना देखि मध्यम ब्याच ढोका फिटिङ उत्पादनहरूको उत्पादन र प्रशोधनका लागि उपयुक्त छ। मेसिन उपकरणले सरल र सहज सञ्चालन र सुविधाजनक समायोजनको साथ, सहज र सुरुचिपूर्ण उपस्थितिको सुविधा दिन्छ। PLC नियन्त्रण अपनाएर, यसले उच्च स्वचालन स्तर र उत्कृष्ट विश्वसनीयताको गर्व गर्दछ, जसले अपरेटरहरूको श्रम तीव्रता कम गर्दछ। यसले एक अपरेटरलाई धेरै मेसिनहरू प्रबन्ध गर्न सक्षम बनाउँछ र एक आदर्श उच्च दक्षता र प्रदूषण विरोधी प्रशोधन उपकरणको रूपमा सेवा गर्दछ।

· सरल र सहज सञ्चालनको साथ चिकनी र सुरुचिपूर्ण उपस्थिति।

· PLC नियन्त्रणको साथ सुविधाजनक समायोजन र उच्च स्वचालन स्तर।

· कम श्रम तीव्रता संग उत्कृष्ट विश्वसनीयता।

· एउटा अपरेटरले धेरै मेसिनहरू व्यवस्थापन गर्न सक्छ।

मुख्य प्राविधिक प्यारामिटरहरू

निम्न प्राविधिक प्यारामिटरहरू ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनमा लागू हुन्छन्।

मेसिन संरचना र विशेषताहरू

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनमा निम्न संरचनात्मक र कार्यसम्पादन सुविधाहरू छन्।

· प्रशोधन, ड्रिलिङ, रीमिङ र ठूलो संख्यामा पार्ट्सको ट्यापिङ उच्च दक्षताका साथ एकै पटक पूरा गर्न सकिन्छ।

· शरीरको संरचना कम्प्याक्ट छ र राम्रो कठोरता छ।

· मुख्य शाफ्ट उच्च गुणस्तरको मिश्र धातुको स्टीलबाट बनेको हुन्छ, कडा र तातो-उपचार गरिएको, सटीक जमीन, र उच्च पहिरन प्रतिरोध छ।

· स्लाइडिङ सतहलाई अल्ट्रासोनिक रूपमा निभाइन्छ र स्लाइडिङ सतहको सेवा जीवन सुनिश्चित गर्न स्नेहन उपकरण छ।

· वर्कबेन्च सुरुआती यन्त्र र बफर पोजिसनिङ यन्त्रको साथ बायाँ र दायाँ सर्छ, जसमा सानो कम्पन र द्रुत गति हुन्छ।

· ह्यान्डलले पुल रड प्रकार अपनाउछ, जुन सजिलै खस्न सकिँदैन र उच्च सुरक्षा हुन्छ।

संरचना र प्रदर्शन

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनको डिजाइनले मिलिङ मेसिन र समर्थन सुरु गर्ने यन्त्रको संरचनात्मक विशेषताहरू, उच्च प्रशोधन दक्षता, स्थिर सटीक र सरल सञ्चालन प्रक्रियाको फाइदाहरूको साथ अपनाउछ।

· बेल्ट प्रतिस्थापन र तनाव संरचना, गति परिवर्तन गर्न सजिलो र बेल्ट तनाव।

· मुख्य शाफ्ट 4KW/4P मोटरद्वारा सिंक्रोनस बेल्ट मार्फत चलाइन्छ, उच्च प्रसारण दक्षता र कम आवाजको साथ।

· बायाँ र दायाँ स्पिन्डल स्वचालित रिकभरी मेकानिजमले स्पिन्डललाई सधैं प्रक्रियाको लागि तयार अवस्थामा राख्न सक्छ, समय बचत गर्न र कार्य दक्षता सुधार गर्न सक्छ।

· लिफ्टिङ प्लेटफर्मको लिफ्टिङ महसुस गर्न लिफ्टिङ ह्यान्डल सजिलै पल्टाउन सकिन्छ।

· वर्कबेन्च भरपर्दो स्थिति र स्थिर सटीकता सुनिश्चित गर्न बफर स्थिति संग सुसज्जित छ।

· मध्य क्यारेज र लिफ्टिङ प्लेटफर्म वर्कपीसको स्थिर स्थिति सुनिश्चित गर्न लक गर्ने संयन्त्रको साथ डिजाइन गरिएको छ, जुन प्रशोधन सटीकता सुनिश्चित गर्न अनुकूल छ।

· न्यूमेटिक यन्त्र स्वचालित नियन्त्रण, राम्रो विश्वसनीयता, र उच्च दक्षता र प्रशोधनको उच्च परिशुद्धता सुनिश्चित गर्न प्रयोग गरिन्छ।

स्नेहन प्रणाली

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनले सकारात्मक विस्थापन स्वचालित स्नेहन प्रणाली प्रयोग गर्दछ। निम्न स्नेहन तालिका लागू हुन्छ।

विद्युतीय प्रणाली

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनले निम्न विद्युतीय प्रणाली कन्फिगरेसन प्रयोग गर्दछ।

· CNC प्रणाली: Sunicon।

· सर्वो मोटर: सुनिकन।

· स्पिन्डल सर्वो: Zhima टेक्नोलोजी।

एसी सम्पर्ककर्ता: स्नाइडर।

· रिले: ओमरोन।

· वायवीय भिसे: YUELI।

सुरक्षा संरक्षण

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनले धातु काट्ने मेसिन उपकरणहरूको सुरक्षा सुरक्षाको लागि GB 15760-2004 सामान्य प्राविधिक आवश्यकताहरूको पालना गर्दछ र आवश्यक सुरक्षा उपकरणहरू र चेतावनी संकेतहरूले सुसज्जित छ।

· X-अक्षले काट्ने तरल पदार्थ र चिप्सलाई प्रभावकारी रूपमा रोक्नको लागि पूर्ण रूपमा बन्द स्टेनलेस स्टील शीट मेटल शील्डको प्रयोग गर्दछ।

· Z-अक्षले प्रभावकारी रूपमा सेवा जीवन विस्तार गर्न पाना धातु सुरक्षा र टेलिस्कोपिक आवरणको प्रयोग गर्दछ।

· X र Z अक्षहरू अपरेशनल त्रुटिहरू, प्रोग्रामिङ त्रुटिहरू, ड्राइभ विफलताहरू, आदिका कारण हुने खराबीहरूलाई रोक्नको लागि कडा र नरम सीमाहरूसँग सुसज्जित छन्।

· विद्युतीय डिजाइनले ओभरकरेन्ट र सर्ट सर्किट सुरक्षाको साथ GB5226.1 विद्युतीय मानकको पालना गर्दछ।

· विद्युतीय क्याबिनेटले तातो अपव्ययको लागि अक्षीय प्रवाह फ्यानहरूसँग पूर्ण रूपमा संलग्न डिजाइन अपनाउछ।

एनसी प्रणालीमा बिल्ट-इन ब्याट्री छ; यदि प्रणालीले शक्ति गुमाउँछ भने, भण्डारण गरिएका मेसिनिङ कार्यक्रमहरू हराउने छैनन्।

· अलार्म प्रकार्य र आकस्मिक स्टप बटन विभिन्न अचानक गल्तीहरूबाट हुने क्षतिलाई रोक्नको लागि।

मानक सामान र कागजातहरू

ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिन निम्न सामान र कागजातहरूसँग आउँछ।

उपकरणहरू समावेश:

· डबल-एन्डेड रेन्च 17-19, 12-14, 8-10, 22-24 (प्रत्येक 1)

· निकटता स्विच (२ टुक्रा)

· कोलेट Φ२० (२ टुक्रा)

· हेक्सागन रेन्च १.५-१० (१ सेट)

बारम्बार सोधिने प्रश्नहरू

यो ठाडो दोहोरो-अक्ष कम्पाउन्ड मेसिनमा प्रयोग गरिएको CNC प्रणाली के हो?

मेसिनले सुनिकन सीएनसी प्रणाली प्रयोग गर्दछ।

स्पिन्डल टेपर र अधिकतम ड्रिलिंग क्षमता के हो?

स्पिन्डल टेपर NT30 हो। तामाका भागहरूको लागि अधिकतम ड्रिलिंग व्यास 32mm छ, र अधिकतम ट्यापिंग व्यास M32 हो।

X, Y र Z1/Z2 अक्ष यात्राहरू के हुन्?

X अक्ष यात्रा 320mm छ, Y अक्ष यात्रा 120mm छ, र Z1/Z2 अक्ष यात्रा 110mm छ।

स्पिन्डल गति र मेसिन वजन के हो?

समायोज्य गतिको साथ स्पिन्डल गति 10 देखि 3000 r/min सम्म हुन्छ। मेसिनको वजन 900 किलोग्राम छ।

कुल विद्युत आवश्यकता के हो?

कुल विद्युत आपूर्ति क्षमता 7KW छ।
