ठाडो सीएनसी तीन-अक्ष

ठाडो CNC तीन-अक्ष ZSK-4150X4 हाम्रो कम्पनीको परिपक्व उत्पादन हो। यो मेसिन उपकरणले ठूलो संख्यामा भागहरू प्रशोधन गर्दा एकै समयमा ड्रिलिङ, रीमिङ र ट्यापिङ पूरा गर्न नसकिने समस्या समाधान गर्छ। ड्रिलिंग, रीमिङ, च्याम्फरिङ र ट्यापिङ र अन्य आवश्यकताहरू पूरा गर्नुहोस्, यो उच्च दक्षता र ऊर्जा बचत प्राप्त गर्न एक आदर्श मेकानिकल उपकरण हो। मेसिन सञ्चालन गर्न सजिलो छ र विशेष प्राविधिक कर्मचारी बिना स्वतन्त्र रूपमा सञ्चालन गर्न सकिन्छ। कम्पनीले दश वर्ष भन्दा बढी व्यावसायिक प्रविधि र कडा गुणस्तर नियन्त्रण जम्मा गरेको छ, र योसँग राम्रो बिक्री पछि सेवा छ, जुन ग्राहकहरु द्वारा राम्रोसँग प्राप्त भएको छ।

उत्पादन परिचय

ठाडो CNC तीन-अक्ष ZSK-4150X4 हाम्रो कम्पनीको परिपक्व उत्पादन हो। यो मेसिन उपकरणले ठूलो संख्यामा भागहरू प्रशोधन गर्दा एकै समयमा ड्रिलिङ, रीमिङ र ट्यापिङ पूरा गर्न नसकिने समस्या समाधान गर्छ।

· ड्रिलिंग, रीमिङ, च्याम्फरिङ र ट्यापिङ एउटै कार्यमा पूरा गर्नुहोस्।

· उच्च दक्षता र ऊर्जा बचत प्राप्त गर्न आदर्श मेकानिकल उपकरण।

· विशेष प्राविधिक कर्मचारी बिना सञ्चालन गर्न सजिलो।

· दश वर्षभन्दा बढी व्यावसायिक प्रविधि र कडा गुणस्तर नियन्त्रण।

· राम्रो बिक्री पछि सेवा, राम्रो ग्राहकहरु द्वारा प्राप्त।

मुख्य विशेषताहरु

ठाडो CNC तीन-अक्ष ZSK-4150X4 निम्न सुविधाहरू छन्।

· ठूलो संख्यामा भागहरूको प्रशोधन, ड्रिलिंग र रीमिङ, र ट्यापिङ उच्च दक्षताका साथ एकै पटकमा पूरा हुन्छ।

· फ्युसेलेज कम्प्याक्ट र कडा छ।

· मुख्य शाफ्ट उच्च-गुणस्तर मिश्र धातु इस्पातबाट बनेको छ, र यसलाई कडा र तातो-उपचार, ठीक जमीनमा राखिएको छ। यसमा उच्च पहिरन प्रतिरोध छ।

· स्लाइडिङ सतह सुपरसोनिक आवृत्ति द्वारा निभाइन्छ। यसमा स्लाइडिङ सतहको सेवा जीवन सुनिश्चित गर्न स्नेहन उपकरण छ।

· कार्यतालिकाको बायाँ र दायाँ आन्दोलनले सुरु गर्ने यन्त्र र बफर पोजिसनिङ यन्त्रलाई अपनाउँछ, जसमा सानो कम्पन र द्रुत गति हुन्छ।

· चक्कुको ह्यान्डलले पुल रडको प्रकार अपनाउछ, जुन खस्न सजिलो छैन। यसमा उच्च सुरक्षा छ।

प्राविधिक विनिर्देशहरू

निम्न प्राविधिक प्यारामिटरहरू ठाडो CNC तीन-अक्ष ZSK-4150X4 मा लागू हुन्छन्।

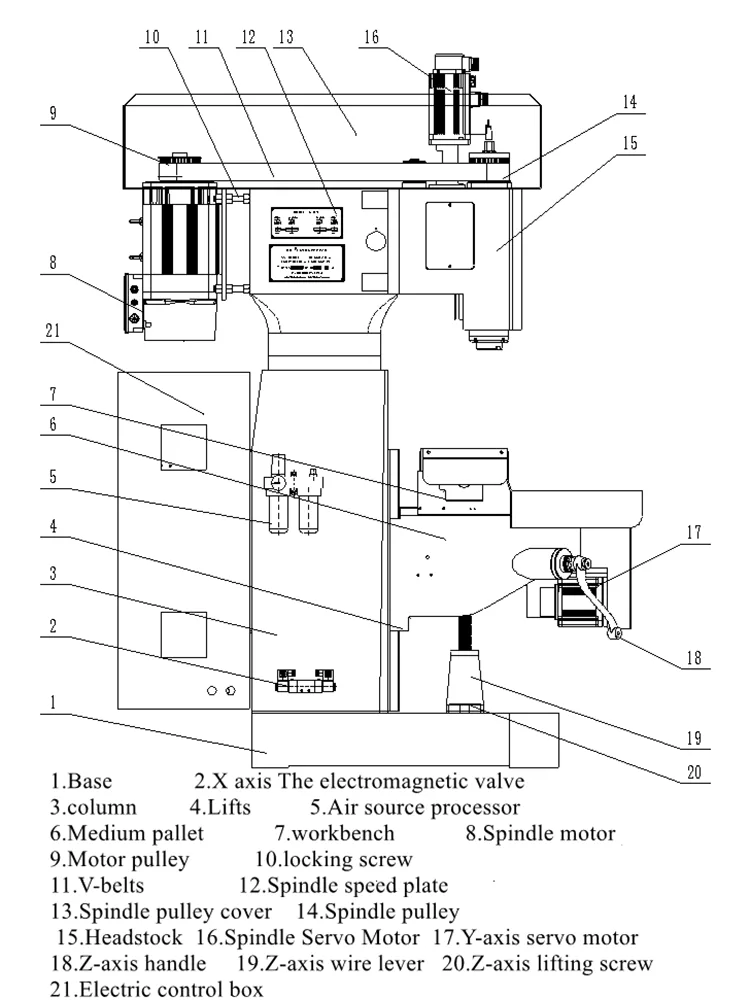

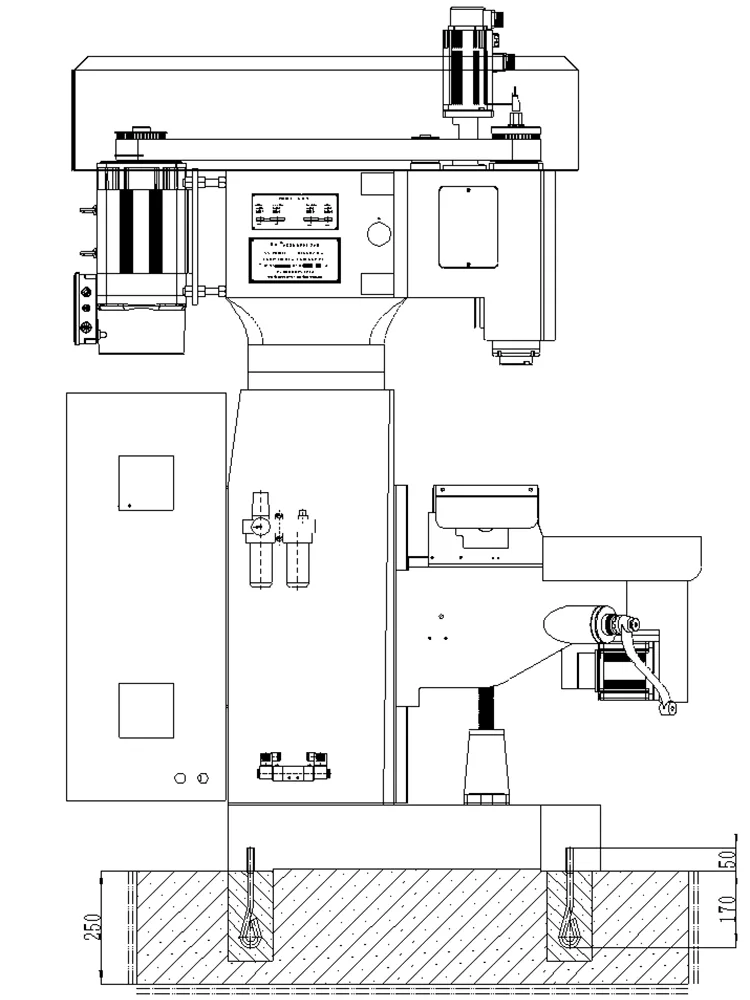

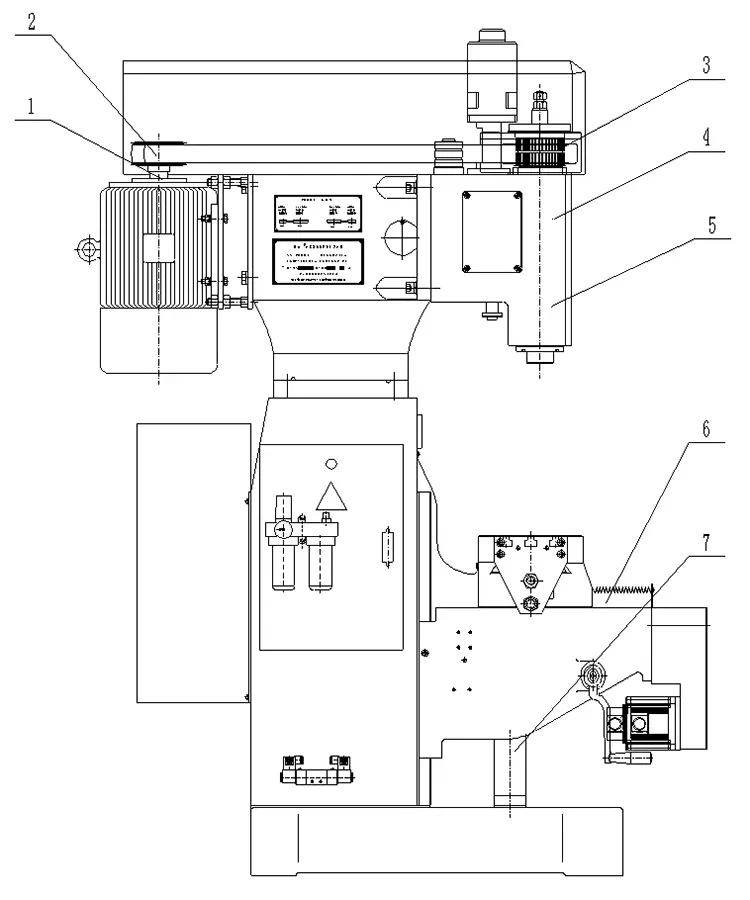

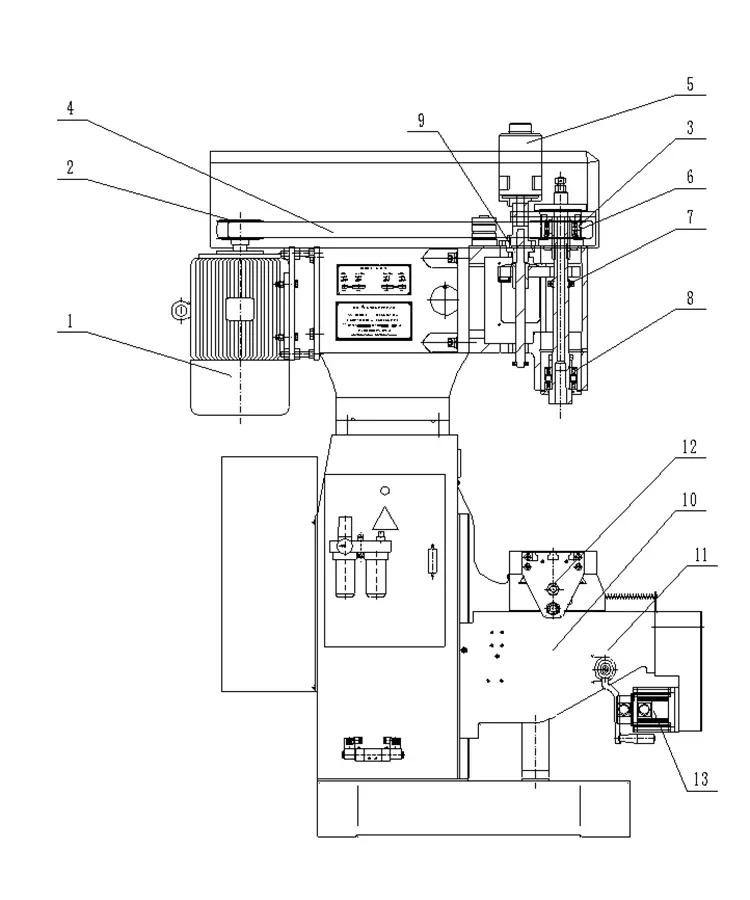

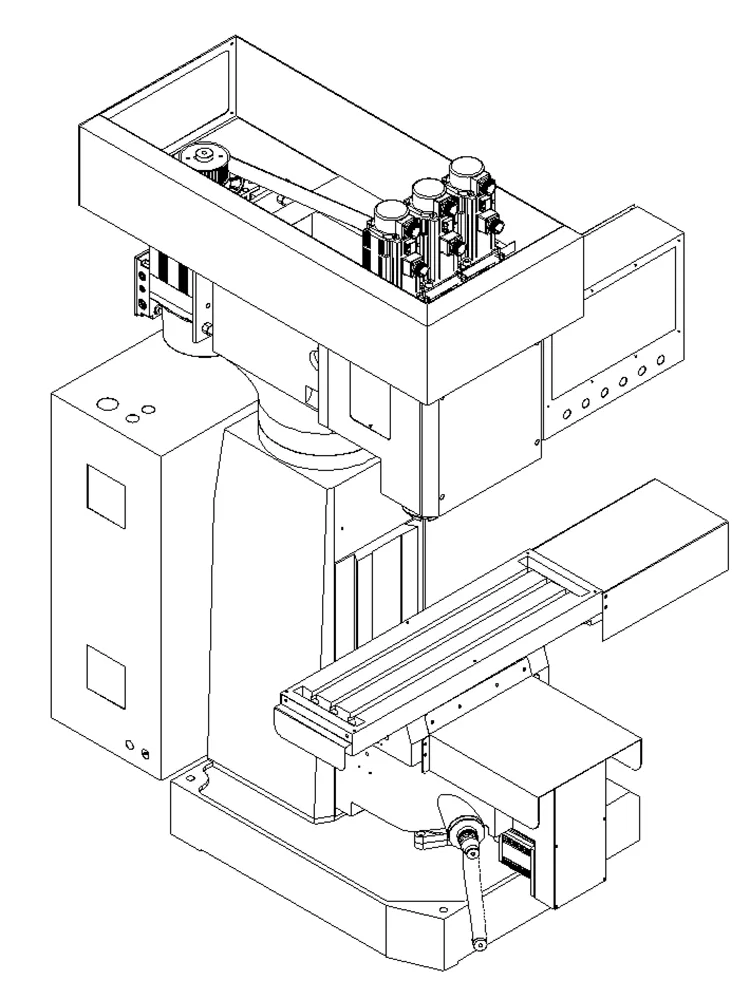

मेसिन उपकरण संयन्त्र र प्रदर्शन

ठाडो सीएनसी तीन-अक्ष ZSK-4150X4 को डिजाइनले मिलिङ मेसिन र समर्थन सुरु गर्ने यन्त्रको संरचनात्मक विशेषताहरू अपनाउँछ, जसमा उच्च प्रशोधन दक्षता, स्थिर परिशुद्धता, र सरल सञ्चालन प्रक्रियाहरूको फाइदाहरू छन्। तर्क नियन्त्रण प्रशोधनको लागि PLC को प्रयोगले मोटरको अगाडि र उल्टो स्विचको कारणले गर्दा आर्क सर्ट सर्किटलाई प्रभावकारी रूपमा बेवास्ता गर्न सक्छ। एकै समयमा, पल्स ट्रिगरिंग विधि सोलेनोइड भल्भलाई ड्राइभ गर्नको लागि प्रयोग गरिन्छ जुन घटनाबाट बच्नको लागि सोलेनोइड भल्भ कुण्डल लामो समयको लागि ऊर्जावान हुन्छ, जसले कुण्डलीलाई जलाउँछ।

· संरचना: सरल मेसिनिंग केन्द्र। कार्यक्रम नियन्त्रणले सोलेनोइड भल्भ वा तेल सिलिन्डर विफलताको कारणले ट्याप वा उपकरणको क्षतिबाट बच्न पत्ता लगाउने प्रकार्यको साथ ताइवान Yitu नियन्त्रण प्रणाली प्रयोग गर्दछ। सजिलो सञ्चालनको लागि मानव-मेसिन मैत्री संवाद।

· ठूलो र मध्यम ब्याच भागहरु प्रशोधन को लागी उपयुक्त। एक पटक clamping। उच्च दक्षता र राम्रो परिशुद्धता।

· ट्यापिङ मेकानिजमले लेड स्क्रू ड्राइभलाई प्रतिस्थापन गर्न आवश्यक छैन। पिच मानक छ। आफ्नै फ्रिक्वेन्सी रूपान्तरणको साथ बेइजिङ सुपर-सिंक्रोनस मुख्य सर्वो मोटरले थ्रेडको सतहको नरमपन सुधार गर्दछ र शुद्धता सुनिश्चित गर्दछ।

· पावर हेड कम्पोनेन्टहरूको स्वतन्त्र अनुसन्धान र विकास। सटीक पीस। राम्रो पहिरन प्रतिरोध र लामो सेवा जीवन।

· Hust CNC प्रणाली आवश्यकता अनुसार फिड गति सेट गर्न सक्नुहुन्छ। लामो-समय प्रयोग पछि, नेतृत्व पेंच बाहिर जान्छ, प्रणालीमा उपकरण क्षतिपूर्ति प्रकार्य छ।

· प्रत्येक मोटर चालित स्लाइडिंग सतहले मेशिन उपकरण सेवा जीवन सुनिश्चित गर्न केन्द्रीकृत स्वचालित स्नेहन उपकरण अपनाउछ।

· सर्वो मोटर द्वारा संचालित स्लाइडिङ तालिका आन्दोलन। बहु निर्देशांकहरू डिजिटल रूपमा सेट गर्न सकिन्छ। उच्च स्थिति शुद्धता। कम कम्पन। द्रुत प्रतिक्रिया।

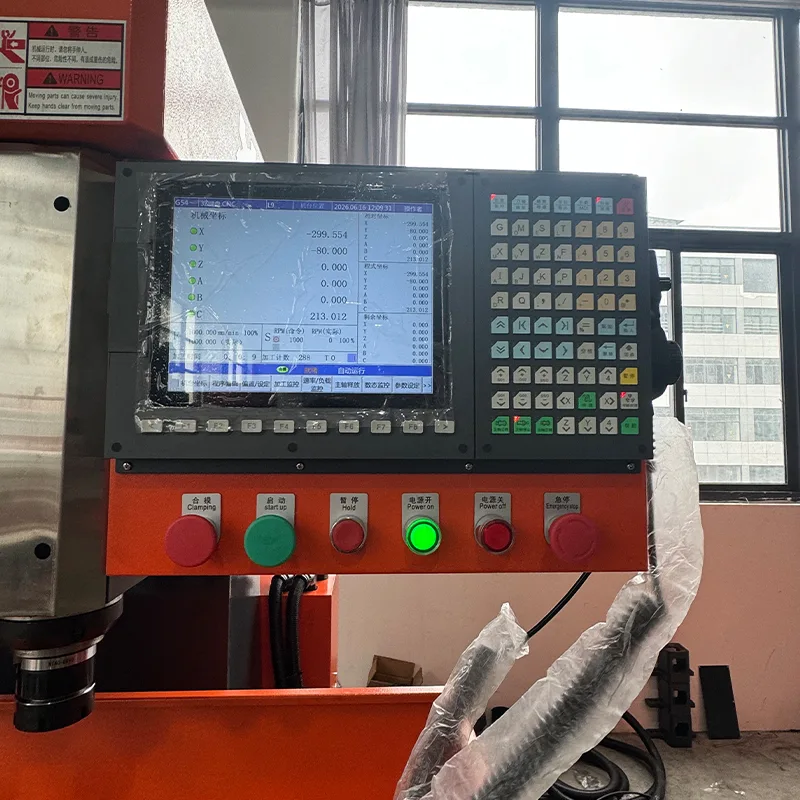

· प्रशोधन गर्दा, टच स्क्रिन मार्फत workpiece स्थिति प्रदर्शित। गल्तीहरूको लागि अलार्म प्रकार्य।

· पूर्ण रूपमा संलग्न सुरक्षाले व्यक्तिगत सुरक्षा सुनिश्चित गर्दछ र प्रशोधन वातावरण सुधार गर्दछ।

विद्युतीय प्रणाली

ठाडो CNC तीन-अक्ष ZSK-4150X4 निम्न विद्युतीय घटकहरू प्रयोग गर्दछ।

· Solenoid भल्भ: ताइवान AirTAC। राम्रो स्थिरता। हावाको चाप 0.5MPa भन्दा कम हुन सक्दैन।

एसी सम्पर्ककर्ता: कोरियाली एलएस। राम्रो स्थिरता।

· रिले: ओमरोन। राम्रो स्थिरता।

प्रसारण प्रणाली

ठाडो CNC तीन-अक्ष ZSK-4150X4 निम्न प्रसारण घटक प्रयोग गर्दछ।

स्नेहन प्रणाली

स्पिन्डल आस्तीन र गाइड रेल सतह म्यानुअल स्नेहन पम्प द्वारा लुब्रिकेट गरिएको छ, जसले अपरेशनलाई सजिलो र अधिक व्यापक बनाउँछ, स्नेहन सतहको सेवा जीवन सुनिश्चित गर्दछ।

सञ्चालन र प्रशोधन सावधानीहरू

निम्न सावधानीहरू ठाडो CNC तीन-अक्ष ZSK-4150X4 को सञ्चालन पुस्तिकाबाट हो।

· सञ्चालन गर्नु अघि अपरेशन म्यानुअल र सँगैका कागजातहरू पढ्नुहोस्।

· विद्युत आपूर्ति: तीन-चरण चार-तार, 7KW क्षमता, इन्सुलेटेड तार क्रस-सेक्शन 4mm² (तामा) भन्दा कम छैन।

· तातो स्रोत, उच्च तापक्रम वा धुलो भएको क्षेत्र नजिकै स्थापना नगर्नुहोस्।

· अनप्याक गरेपछि पहिलो प्रयोग गर्नु अघि तेल चिन्ह रेखामा तेल थप्नुहोस्।

तरल पदार्थ बिना कुलिङ पम्प चल्न सक्दैन।

· विद्युतीय वेल्डिङ मेसिन वा उच्च/मध्यम फ्रिक्वेन्सी उपकरणहरूसँग पावर बक्स साझेदारी नगर्नुहोस्।

· ग्राउन्ड तार मानकसँग जोडिएको हुनुपर्छ। क्रस-सेक्शन 2.5mm² भन्दा कम छैन।

· पावर अन गरेपछि, परीक्षण चलाउनु अघि मेसिनको बाहिर विद्युतीकरण भएको छैन जाँच गर्न परीक्षण कलम प्रयोग गर्नुहोस्।

· म्यानुअल अनुसार तेल पम्प मोटर सुरु गर्नुहोस्। तेल पम्प उल्टो छ भने अवलोकन गर्नुहोस्।

· निकटता स्विचहरू समायोजन र निश्चित गरिएको छ। साना समायोजन अनुमति छ। प्रमुख परिवर्तनहरू बिक्री पछि सेवा परामर्श।

इन्भर्टर मापदण्डहरू कारखाना अघि सेट। प्रयोगकर्तालाई अलग सेट गर्न अनुमति छैन।

· इन्भर्टर अलार्मबाट बच्न "म्यानुअल" बटन छिटो र बारम्बार थिच्नुहोस्।

· उपकरण बदल्दा वा ड्राइभ बेल्ट समायोजन गर्दा, बाह्य विद्युत आपूर्ति बन्द गर्नुहोस्।

· पहेंलो-हरियो ग्राउन्डिङ टर्मिनल ग्राउन्ड हुनुपर्छ। चरण रेखा तटस्थ टर्मिनल (N) मा जडान नगर्नुहोस्।

· ओभरलोड सञ्चालन चयन नगर्नुहोस्। उपयुक्त उपकरणहरू, काट्ने रकम, फिड दर प्रयोग गर्नुहोस्।

· विद्युतीय नियन्त्रण बक्समा स्विच लक गर्नुहोस्। मर्मत निरीक्षणको समयमा पावर र लक बन्द गर्नुहोस्।

बारम्बार सोधिने प्रश्नहरू

यो मेसिनको स्पिन्डल टेपर के हो?

ठाडो CNC तीन-अक्ष ZSK-4150X4 को स्पिन्डल टेपर MT4 हो।

मेसिन गर्न सकिने अधिकतम प्वाल व्यास के हो?

4 कटिङ एजहरू र फिड प्रति क्रान्ति 0.16mm/r संग तामाका भागहरू प्रशोधन गर्दा अधिकतम प्वाल व्यास Ф50mm हुन्छ।

अधिकतम ट्यापिंग व्यास के हो?

तामाका भागहरू प्रशोधन गर्न अधिकतम ट्यापिङ व्यास Ф50mm छ। X, Y र Z अक्षहरूको यात्रा के हो? X अक्ष यात्रा 400mm छ, Y अक्ष यात्रा 250mm छ, र Z अक्ष यात्रा 320mm छ।

स्पिन्डल गति दायरा के हो?

Z1 र Z2 अक्ष स्पिन्डल गति दायरा 619 देखि 1420 r/min सर्वो नियन्त्रणको साथ छ।

स्पिन्डल मोटर पावर र कुल मेसिन वजन के हो?

स्पिन्डल सर्वो मोटरको पावर 380V मा 5.5KW छ, र मेसिनको शुद्ध वजन 2500KG छ।

यो मेसिनले कुन नियन्त्रण प्रणाली प्रयोग गर्छ?

मेसिनले सजिलै सञ्चालनको लागि मानव-मेसिन मैत्री संवादको साथ ताइवान Yitu नियन्त्रण प्रणाली प्रयोग गर्दछ।
