रैखिक गाइड ड्रिलिङ ट्यापिङ केन्द्र खुला प्रकार

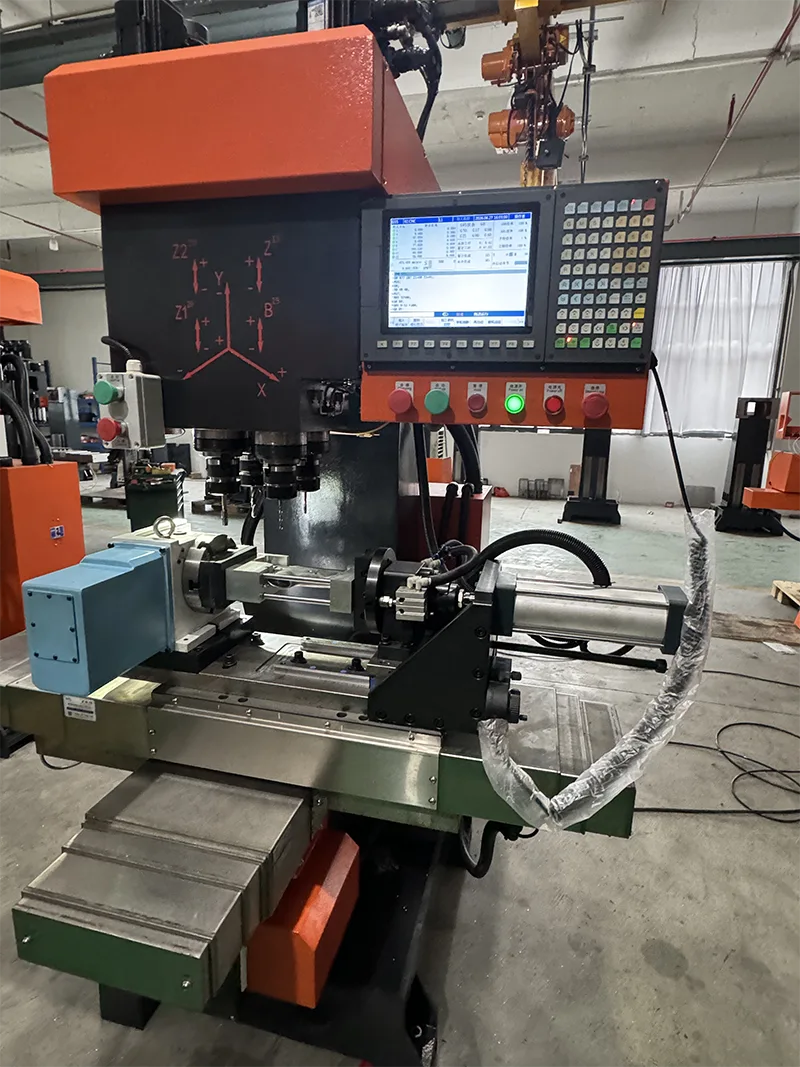

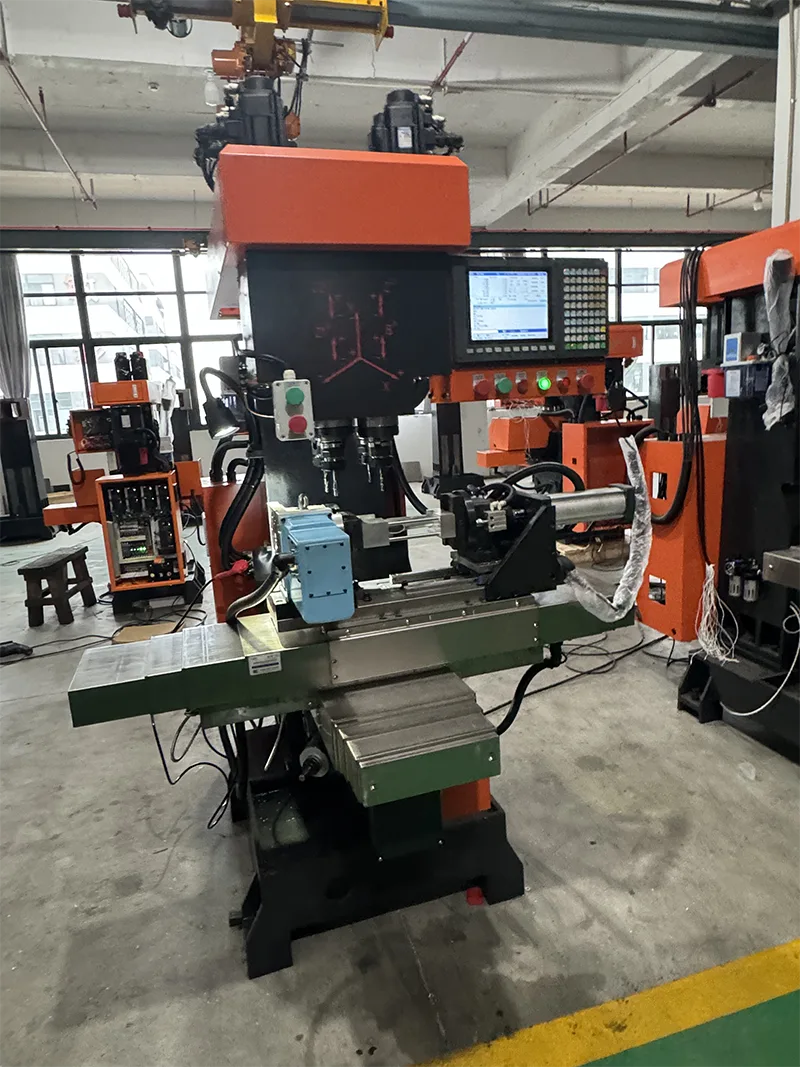

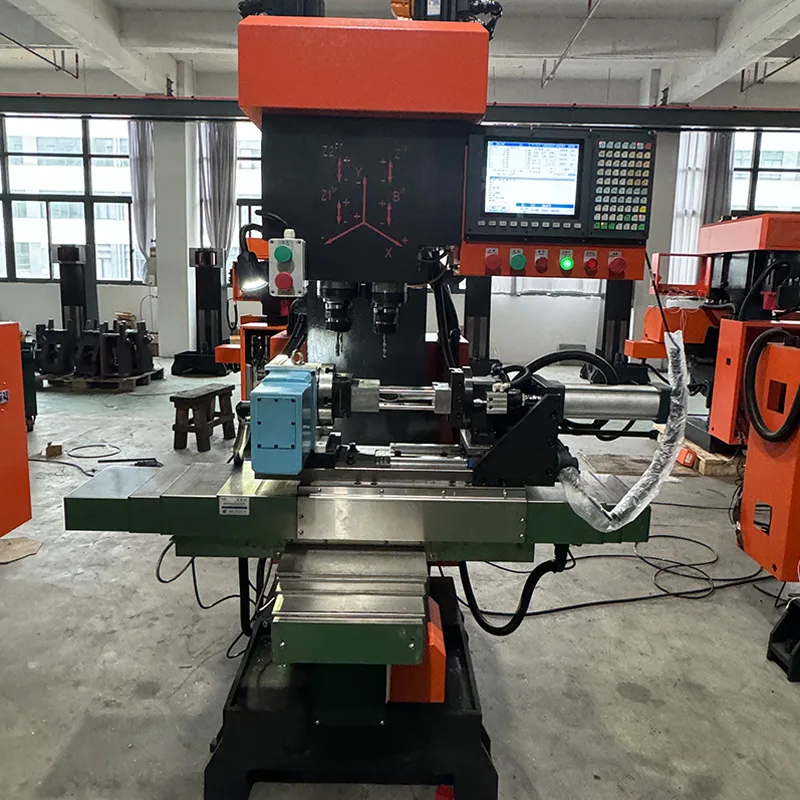

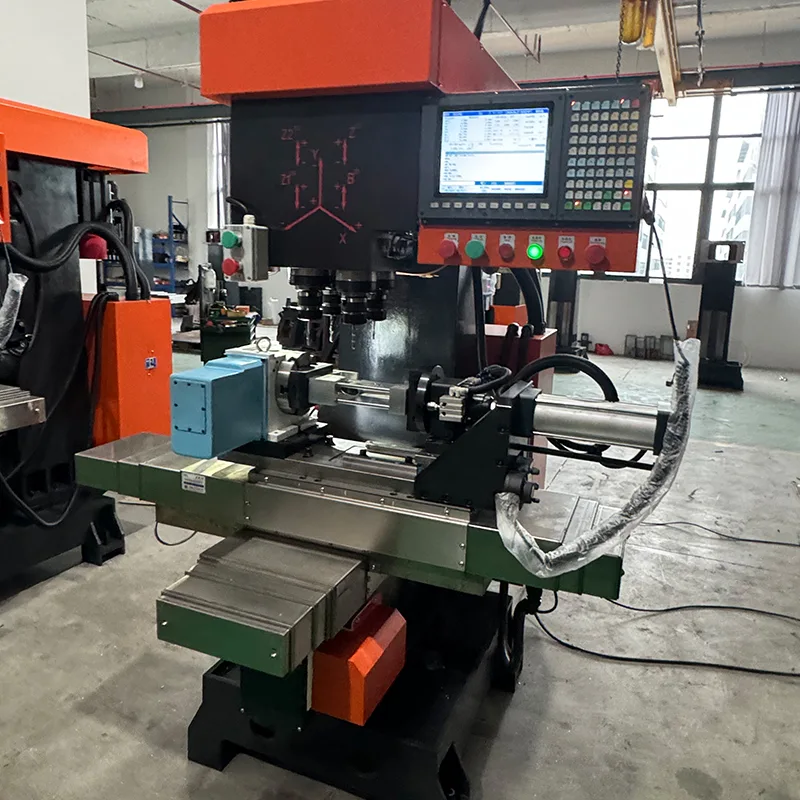

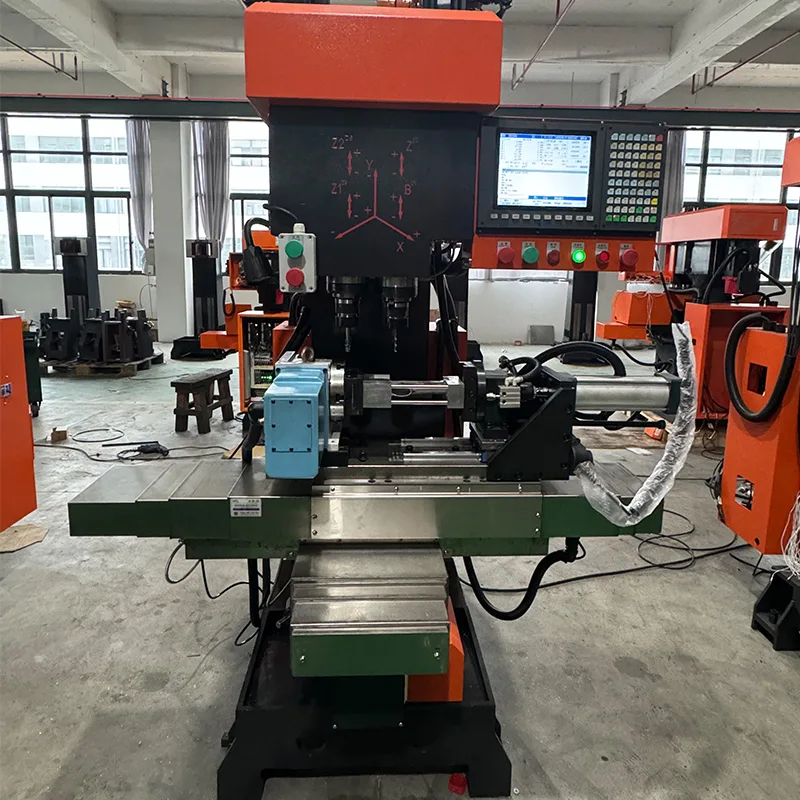

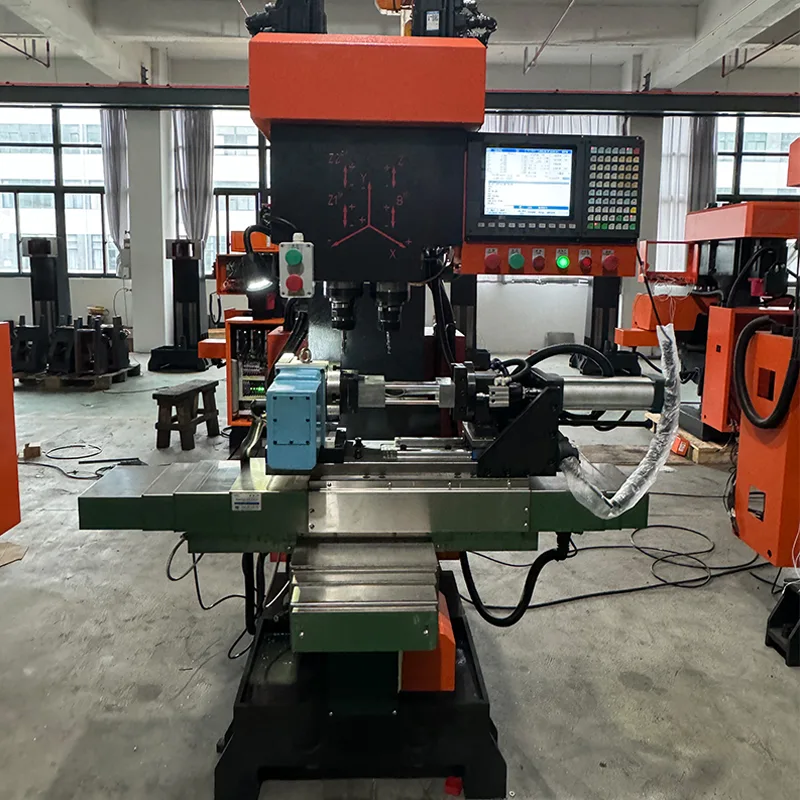

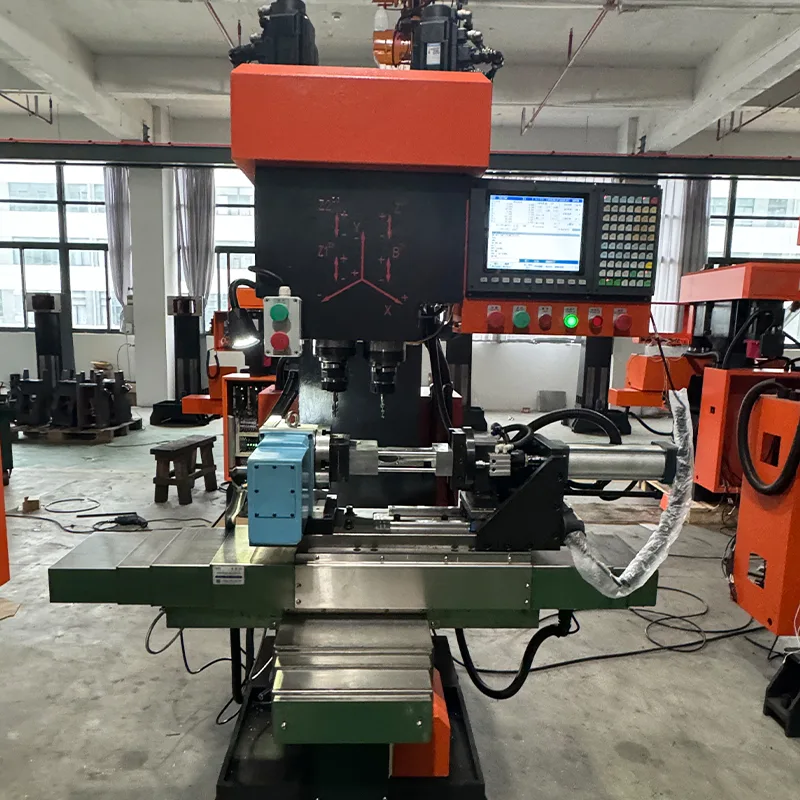

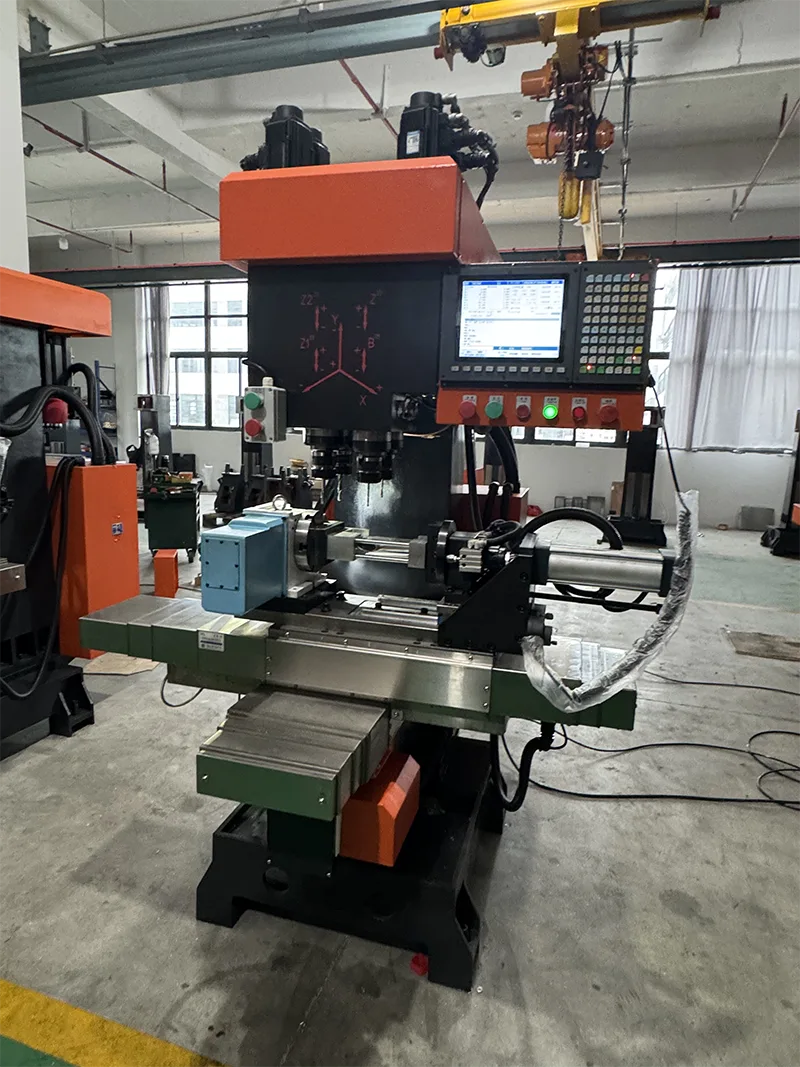

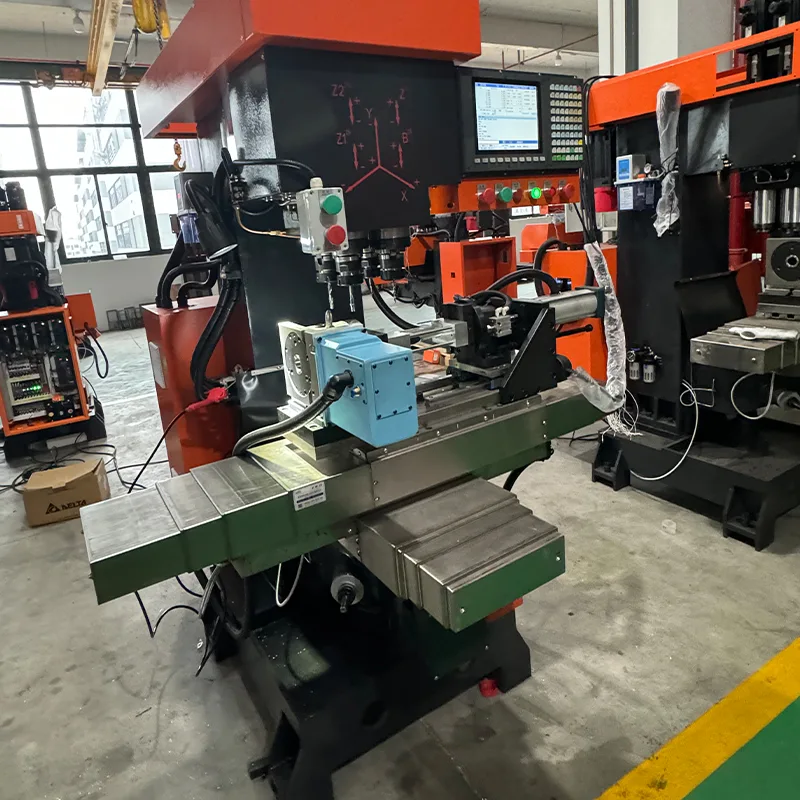

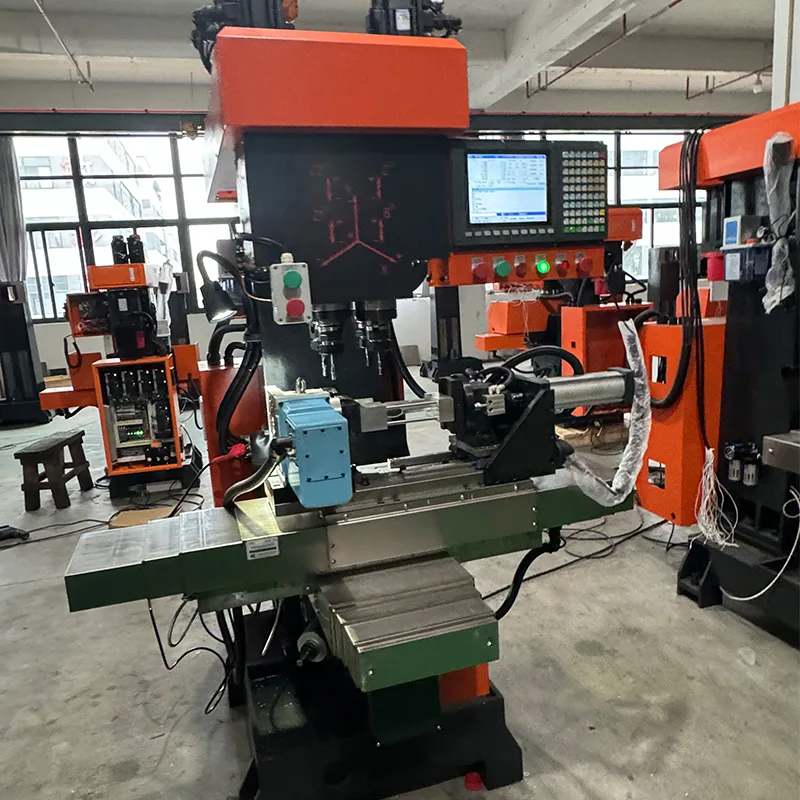

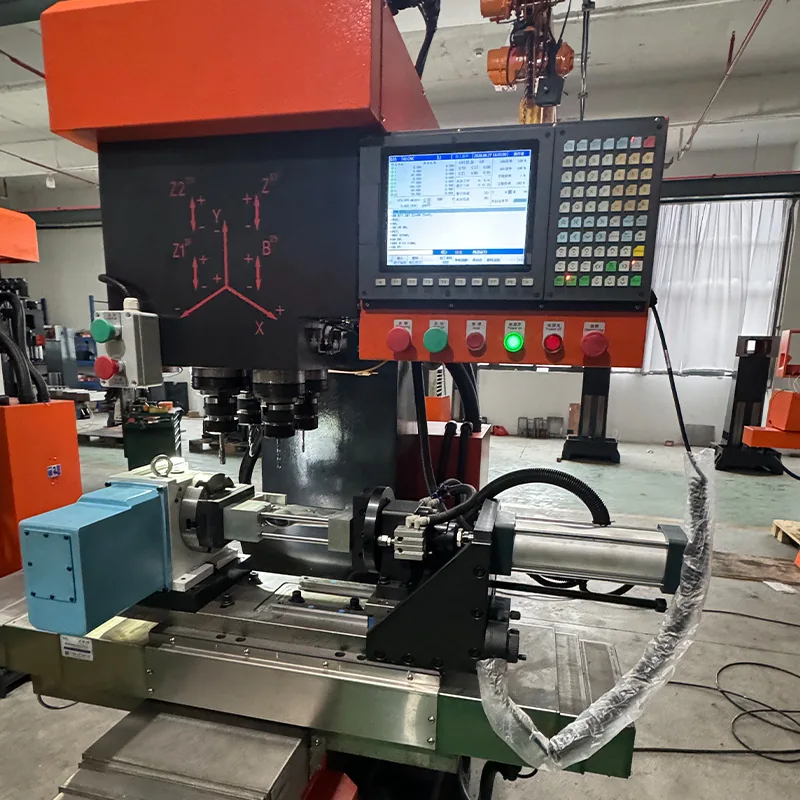

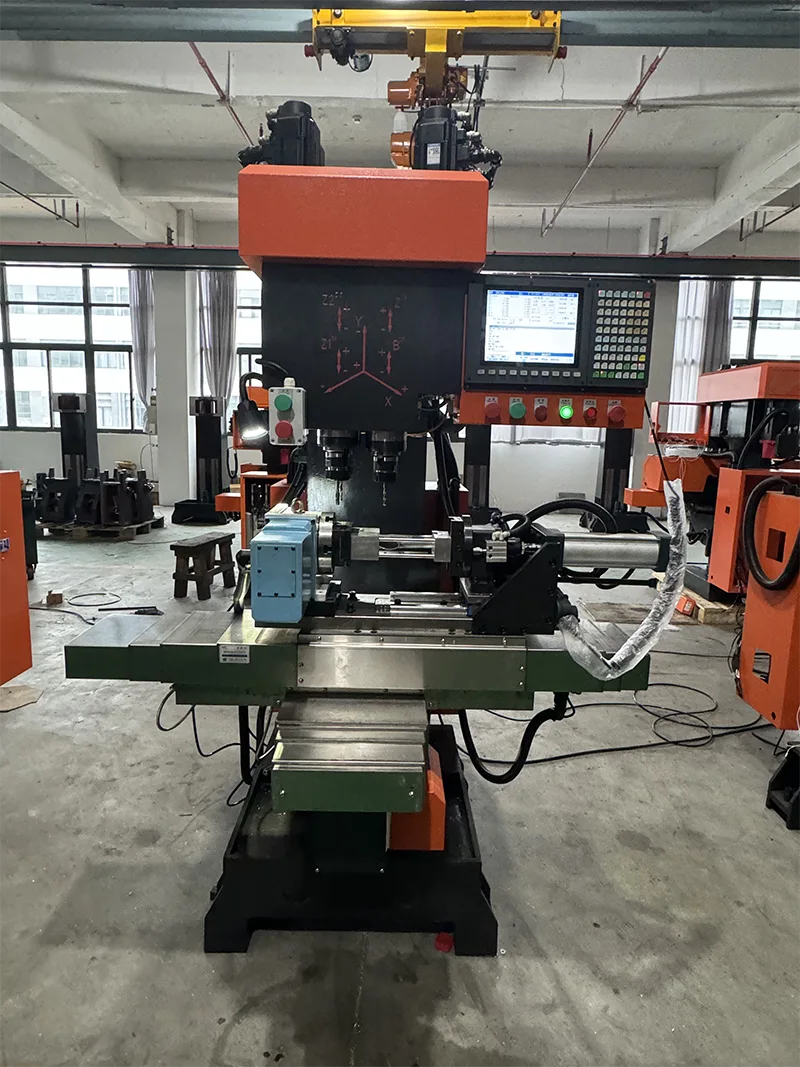

ZSK540 लिनियर गाइड ड्रिलिङ ट्यापिङ सेन्टर ओपन टाइप एक ठाडो ४-अक्ष रैखिक गाइड ड्रिलिङ ट्यापिङ सेन्टर ओपन टाइप कन्फिगरेसन हो। यो मोडेल पाना धातुको घेरा बिना आउँछ, पूर्ण घेरा आवश्यक नभएका अनुप्रयोगहरूको लागि उपयुक्त खुला फ्रेम डिजाइन प्रदान गर्दछ। यो मेसिन टच स्क्रिन सहित ताइवान सिन्टेक बस CNC प्रणाली संग सुसज्जित छ, सहज प्रोग्रामिंग र सरल सञ्चालन को लागी प्रयोगकर्ता-अनुकूल मानव-मेसिन इन्टरफेस सुविधा। 4-अक्ष CNC प्रकार्यको साथ, सबै चार अक्षहरूले ड्रिलिंग, ट्यापिङ, र मिलिङ कार्यहरू गर्न सक्छन्। बिल्ट-इन फ्रिक्वेन्सी कन्भर्टरको साथ 5.5KW सर्वो स्पिन्डल मोटरले कडा ट्यापिङ र स्टेपलेस स्पीड रेगुलेसन सक्षम गर्दछ, मेसिनिंग सटीकता सुनिश्चित गर्दछ।

मेसिन कन्फिगरेसन र संरचनात्मक सुविधाहरू

ZSK540 लिनियर गाइड ड्रिलिङ ट्यापिङ सेन्टर ओपन टाइप निम्न मानक कन्फिगरेसन र संरचनात्मक सुविधाहरूको साथ बनाइएको छ।

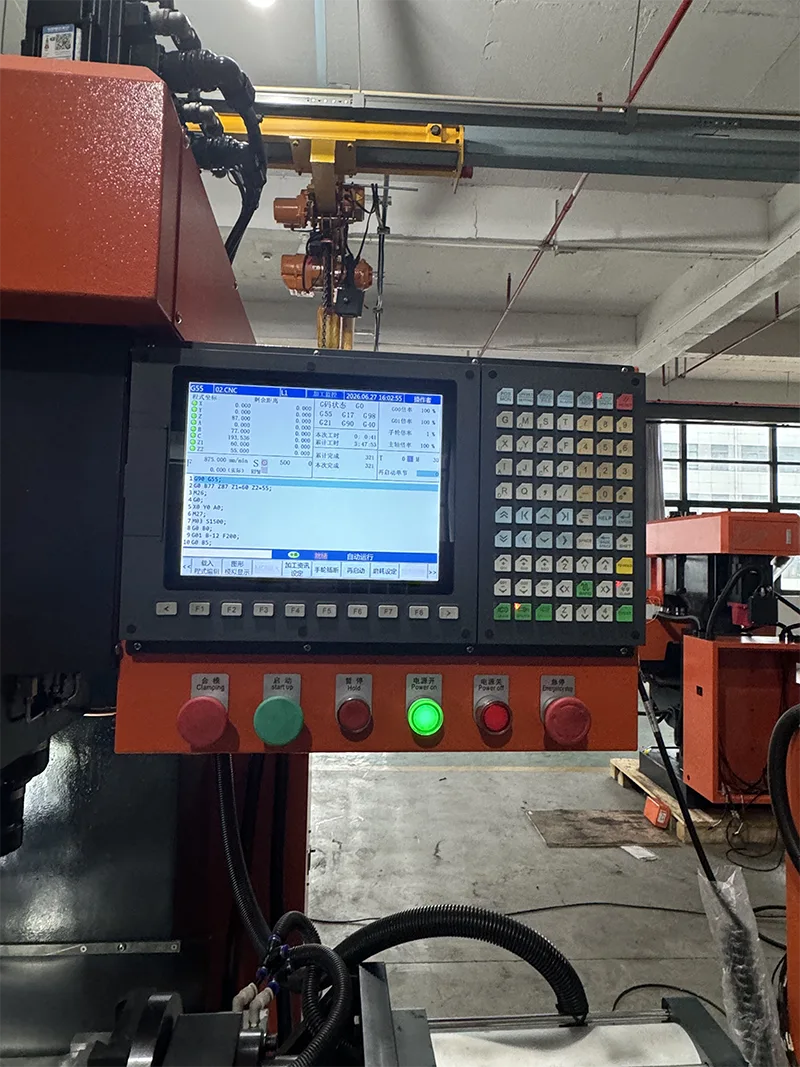

· सीएनसी प्रणाली: टच स्क्रिनको साथ ताइवान सिन्टेक बस सीएनसी प्रणाली। प्रयोगकर्ता-अनुकूल मानव-मेसिन इन्टरफेस। सहज प्रोग्रामिंग। सरल सञ्चालन। सिक्न छिटो।

· सर्वो प्रणाली: सिन्टेक सर्वो मोटर्स, जम्मा ५ इकाइहरू (ब्रेकसहित ४)। 5.5KW Huahong स्पिन्डल सर्वो मोटर।

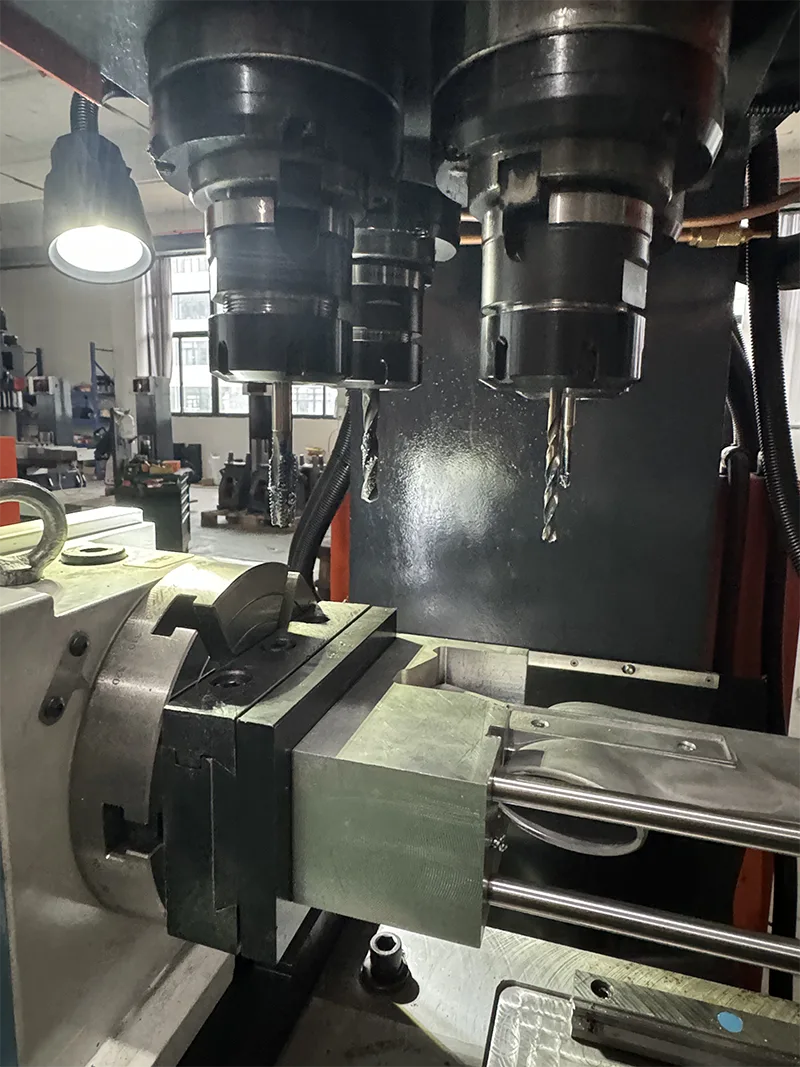

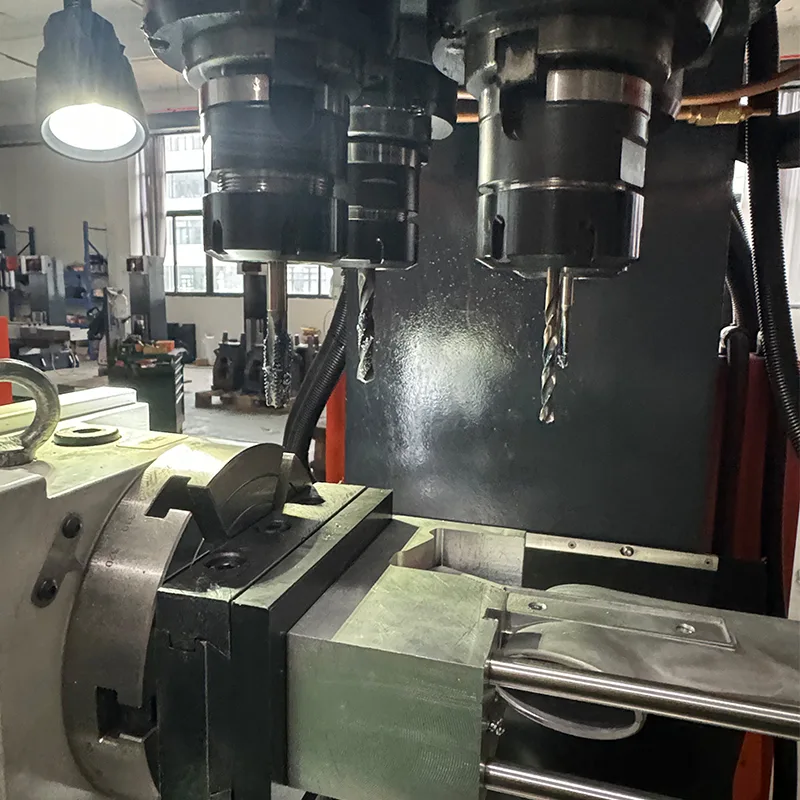

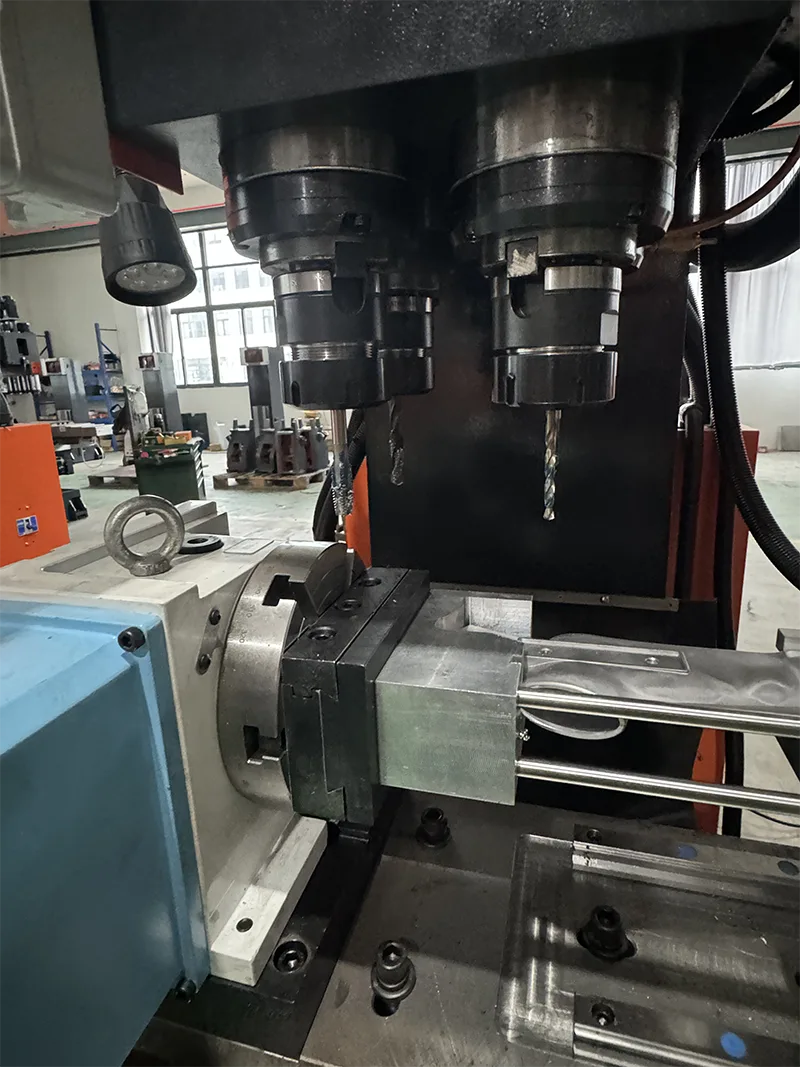

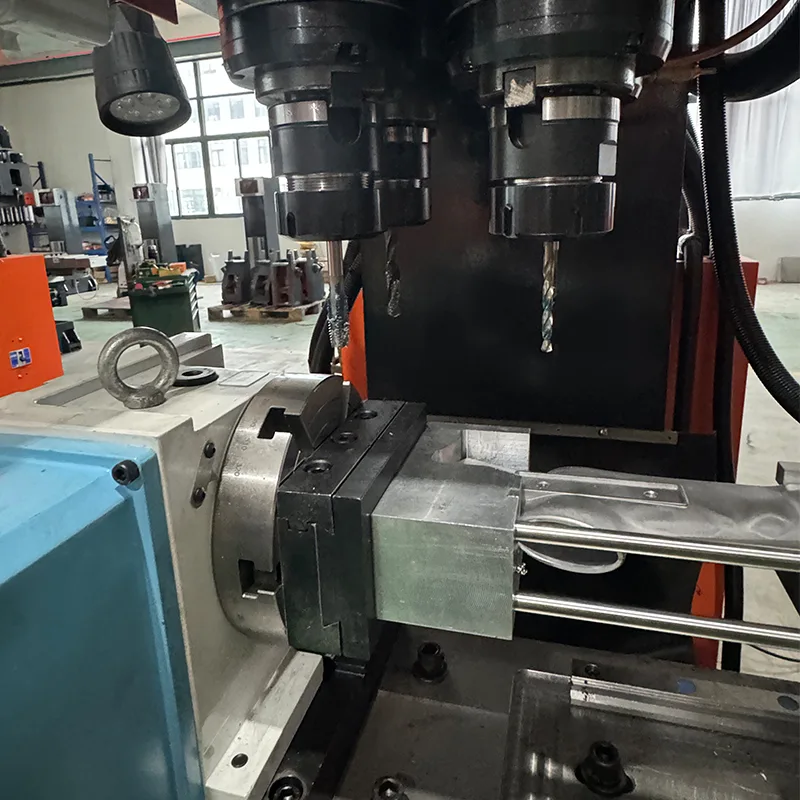

· स्पिन्डल: BT40 स्पिन्डल टेपर। स्पिन्डल आस्तीन व्यास 105mm। स्पिन्डल गति ०-३००० आर/मिनेट।

· गाईडवे र बल स्क्रू: हिविन रैखिक गाइडहरू (६ इकाइहरू) र डिङ्घान बल स्क्रू (३ इकाइहरू)। Z अक्ष पिच 10mm, X/Y अक्ष पिच 16mm। भारी काट्ने समर्थन गर्दछ।

· वायवीय कम्पोनेन्टहरू: कोरियाली आयातित वायवीय कम्पोनेन्टहरू।

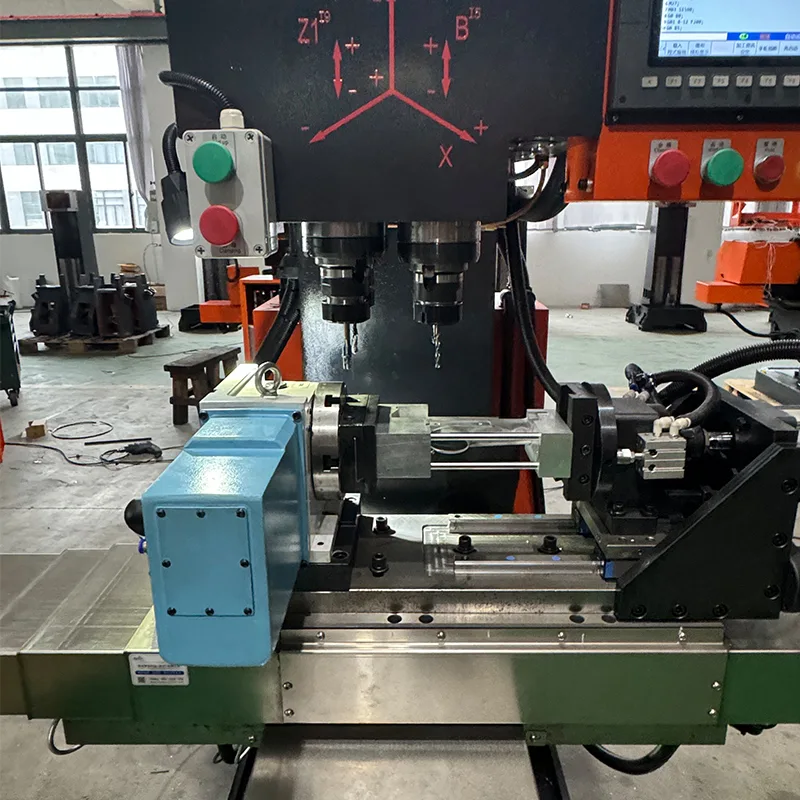

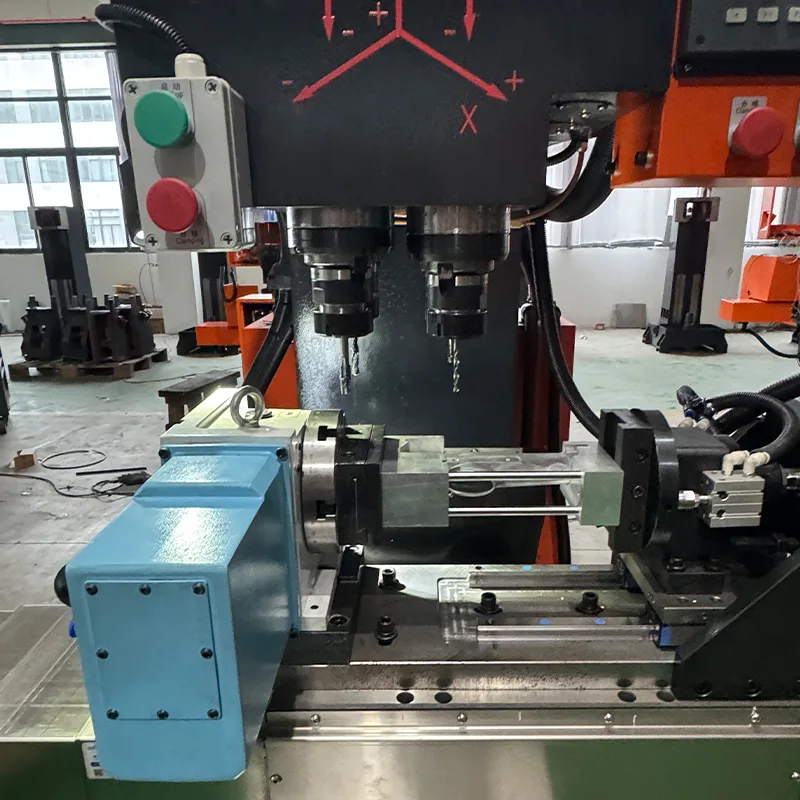

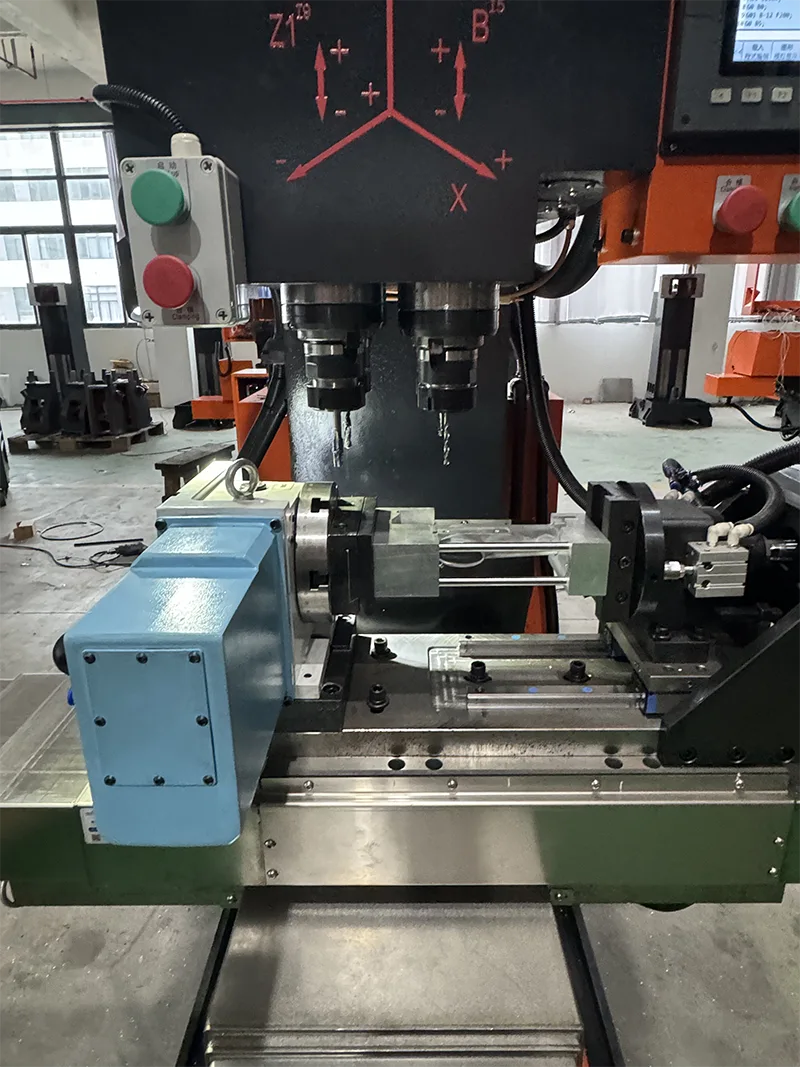

चौथो अक्ष: विभिन्न विमानहरूमा ड्रिलिंग, ट्यापिङ, मिलिङ र स्लटिङका ​​लागि चौथो अक्षसँग सुसज्जित।

· विद्युतीय अवयवहरू: चिनियाँ मानक विद्युतीय अवयवहरू। शीतलक ट्याङ्की समावेश छ।

· खुला प्रकार डिजाइन: कुनै पाना धातु घेरा छैन। सजिलो पहुँच र workpiece लोड लागि फ्रेम संरचना खोल्नुहोस्।

प्राविधिक विनिर्देशहरू

निम्न प्राविधिक प्यारामिटरहरू ZSK540 Linear Guide Drilling Tapping Center Open Type मा लागू हुन्छन्।

चौथो अक्ष विनिर्देशहरू

ZSK540 रैखिक गाइड ड्रिलिंग ट्यापिङ सेन्टर खुला प्रकार चौथो अक्ष एकाइसँग सुसज्जित छ। निम्न प्यारामिटरहरू लागू हुन्छन्।

मेसिन क्षमता र परिचालन लाभहरू

ZSK540 रैखिक गाइड ड्रिलिंग ट्यापिङ सेन्टर खुला प्रकार निम्न क्षमताहरू र फाइदाहरूसँग कुशल उत्पादनको लागि डिजाइन गरिएको हो।

· बहु-अक्ष मेसिनिङ: 4-अक्ष सीएनसी प्रकार्यले चौथो अक्षको साथ विभिन्न प्लेनहरूमा ड्रिलिंग, ट्यापिङ, मिलिङ र स्लटिङ सक्षम गर्दछ।

· भारी काट्ने क्षमता: हिविन रोलर रैखिक गाइडहरू र रोलर बल स्क्रूहरू सहितको कार्य तालिका र मध्य कोष्ठकले भारी काट्ने कार्यहरूलाई समर्थन गर्दछ।

· उच्च परिशुद्धता: उच्च दोहोरिने स्थिति सटीकता संग डिजिटल स्थिति। द्रुत उपकरण सेटिङ गति।

· उत्पादकता: सुविधाजनक सञ्चालनले एक अपरेटरलाई धेरै मेसिनहरू चलाउन अनुमति दिन्छ, श्रम लागत र श्रम तीव्रता घटाउँछ।

· खुला प्रकारको डिजाइन: कुनै पनि पाना धातुको घेराले वर्कपीस लोड र मर्मतका लागि सजिलो पहुँच प्रदान गर्दैन।

निर्माण प्रक्रिया र गुणस्तर आश्वासन

युएलीले मेसिनको विश्वसनीयता र परिशुद्धता सुनिश्चित गर्न कठोर निर्माण र गुणस्तर नियन्त्रण प्रक्रियाहरू पछ्याउँछ।

· सामाग्री उपचार: कास्ट आइरन उच्च तापमान र 6 महिना भन्दा बढि उमेर उपचार मार्फत प्रशोधन।

· सटीक असेंबली: रैखिक गाइडहरू, बल स्क्रूहरू, र बियरिङहरूको लागि कडा असेंबली प्रक्रिया।

· व्यावसायिक स्क्र्यापिङ: मोटर बेस स्क्र्यापिङ, स्पिन्डल एन्ड स्क्र्यापिङ, र स्तम्भ माउन्ट सतह स्क्र्यापिङ।

· गुणस्तर निरीक्षण: X र Y दिशाहरूमा एक साथ सीधापन मापनको साथ पिच त्रुटि पत्ता लगाउने। स्पिन्डल ठाडोता ०.०१ मिमी भित्र कार्य तालिकामा। ०.०१ मिमी भित्र तालिकाको लम्बाइमा Z अक्ष मार्गनिर्देशन। X-Y अक्ष गाइडवे लम्बवत 0.005mm भित्र।

ट्रेसेबिलिटी: पूर्ण रूपमा पत्ता लगाउन मिल्ने गुणस्तर नियन्त्रण प्रणालीको साथ वैज्ञानिक उत्पादन।

आवेदन क्षेत्रहरू

ZSK540 लिनियर गाइड ड्रिलिंग ट्यापिङ सेन्टर ओपन टाइप युएली द्वारा सेवा प्रदान गरिएका बहु ​​उद्योगहरूमा धातु काट्ने कार्यहरूको लागि उपयुक्त छ।

· सामग्री: तामा, एल्युमिनियम, जस्ता मिश्र धातु, इस्पात।

· सेनेटरी वेयर - प्लम्बिङ कम्पोनेन्ट र फिटिंग।

· फायर प्रोटेक्शन भल्भ - भल्भ बडी र कम्पोनेन्टहरू।

हार्डवेयर - ढोका नियन्त्रण हार्डवेयर, विद्युतीय हार्डवेयर।

· अटोमोटिभ पार्ट्स - इन्जिन कम्पोनेन्टहरू, मोटरसाइकलका सामानहरू।

· एयरोस्पेस - सटीक घटक।

· मेसिन निर्माण - सामान्य मेसिनरी पार्ट्स।

बारम्बार सोधिने प्रश्नहरू

यो मोडेल र संलग्न संस्करण बीच के भिन्नता छ?

यो मोडेलमा पाना धातुको घेरा छैन। यो खुला प्रकारको कन्फिगरेसन हो।

स्पिन्डल टेपर र अधिकतम ड्रिलिंग क्षमता के हो?

BT40 स्पिन्डल टेपर। अधिकतम ड्रिलिंग व्यास 50mm छ। अधिकतम ट्यापिंग व्यास 50mm छ।

X र Y अक्ष यात्रा के हो?

X अक्ष यात्रा 400mm छ। Y अक्ष यात्रा 280mm छ।

रैखिक गाइड र बल स्क्रू कुन ब्रान्ड हो?

Hiwin रैखिक गाइड र बल स्क्रू। ताइवान Syntec CNC प्रणाली। कोरियाली आयातित वायवीय कम्पोनेन्टहरू।

यो मेसिन कुन उद्योगहरूको लागि उपयुक्त छ?

सेनेटरी वेयर, फायर प्रोटेक्शन भल्भ, हार्डवेयर, इलेक्ट्रिकल हार्डवेयर, एयरोस्पेस, मेसिन निर्माण, मोटर वाहन पार्ट्स।
