सर्वो बुर्ज र हाइड्रोलिक टेलस्टकको साथ सीएनसी स्ल्यान्ट बेड खराद

CNC Slant Bed Lathe with Servo Turret र Hydraulic Tailstock (Model YL-46K) Quanzhou Yueli Automation Equipment Co., Ltd द्वारा निर्मित एक परिशुद्धता मोड्ने मेसिन हो। ३०-डिग्री स्ल्यान्ट बेड डिजाइनले भारी काट्ने कार्यको समयमा कठोरता र कुशल चिप हटाउने सुविधा प्रदान गर्दछ। FANUC Oi-TF PLUS (5) CNC प्रणाली र जापान THK 32mm सटीक बल स्क्रू र 30mm रैखिक रोलर गाइडहरूसँग सुसज्जित, मेसिनले निरन्तर शुद्धता र दीर्घकालीन स्थिरता प्रदान गर्दछ। 7.5KW Huahong स्पिन्डल मोटरले 0 देखि 5000 RPM को गति दायरा प्रदान गर्दछ। MT4 टेपर र 500mm यात्राको साथ हाइड्रोलिक टेलस्टकले स्थिर वर्कपीस होल्डिङलाई समर्थन गर्दछ, जबकि 63 सर्वो बुर्जले सुधारिएको उत्पादन क्षमताको लागि स्वचालित उपकरण परिवर्तनहरू सक्षम गर्दछ।

मुख्य सुविधाहरू

सर्वो टर्रेट र हाइड्रोलिक टेलस्टकको साथ सीएनसी स्लान्ट बेड लेथले निम्न मुख्य सुविधाहरू प्रदान गर्दछ।

· स्ल्यान्ट बेड डिजाइन: 30-डिग्री तिरछा ओछ्यान परिष्कृत कठोरता र मेसिनिङको समयमा प्रभावकारी चिप प्रवाहको लागि।

· उच्च परिशुद्धता स्पिन्डल: जापान NSK बियरिंग्स संग कार्ट्रिज-प्रकार सटीक स्पिन्डल असेंबली। स्पिन्डल मोडेल A2-5 170mm व्यासको साथ।

· प्रिमियम मार्गनिर्देशनहरू: जापान THK 30mm सटीक रैखिक रोलर गाइडहरू। ४ मानक ब्लक भएको X अक्ष, ४ विस्तारित ब्लक भएको Z अक्ष।

· प्रेसिजन बल स्क्रू: X र Z दुवै अक्षहरूको लागि 10mm पिचको साथ जापान THK 32mm बल स्क्रू।

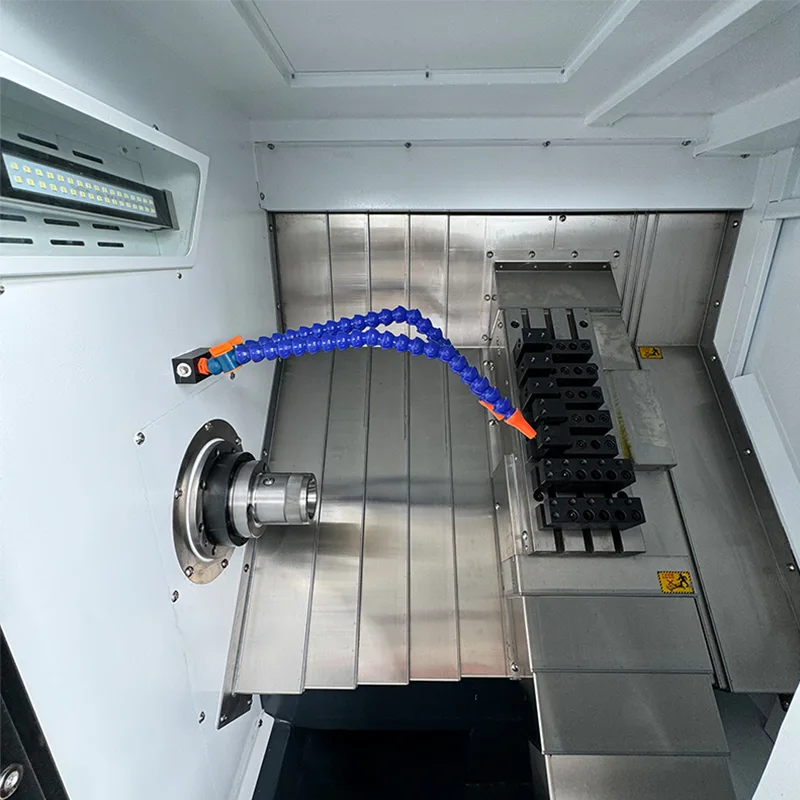

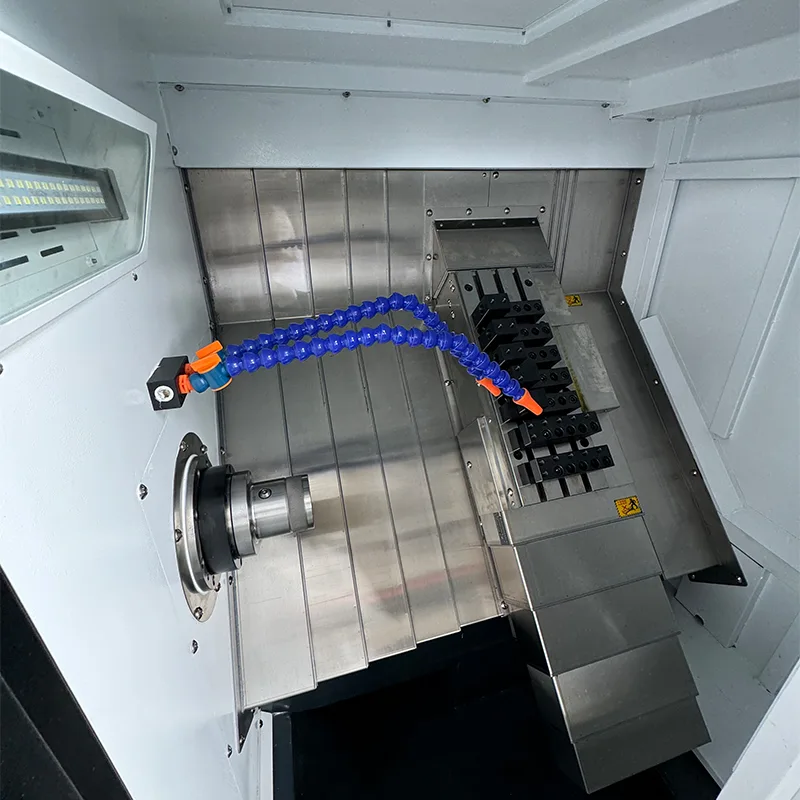

· सर्वो बुर्ज: द्रुत र सटीक उपकरण अनुक्रमणिकाको लागि 63 सर्वो बुर्ज।

· हाइड्रोलिक टेलस्टक: हाइड्रोलिक प्रोपल्सनको साथ रैखिक गाइड टेलस्टक। MT4 टेपर संग टेलस्टक यात्रा 500mm।

· मोटर ड्राइभ प्रणाली: बेल्ट ड्राइभको साथ मुख्य स्पिन्डल मोटर, प्रत्यक्ष ड्राइभ जडानको साथ X र Z सर्वो मोटरहरू।

प्राविधिक विनिर्देशहरू

निम्न तालिकाले सर्वो टर्रेट र हाइड्रोलिक टेलस्टकको साथ सीएनसी स्ल्यान्ट बेड खरादको पूर्ण प्राविधिक मापदण्डहरू सूचीबद्ध गर्दछ।

मेसिन कन्फिगरेसन

सीएनसी स्लान्ट बेड खराद सर्वो टर्रेट र हाइड्रोलिक टेलस्टकको साथ निम्न प्रमुख कम्पोनेन्टहरू र ब्रान्डहरूसँग निर्मित छ।

· CNC प्रणाली: FANUC Oi-TF PLUS (5) FANUC X/Z सर्वो मोटर्स र ड्राइभहरूको साथ।

स्पिन्डल मोटर: Huahong 7.5KW।

· बल स्क्रू: जापान THK 32mm सटीक बल स्क्रू।

· रैखिक रोलर गाइडहरू: जापान THK 30mm सटीक रोलर गाइडहरू।

· स्पिन्डल असेंबली: जापान NSK बियरिंग्स संग कारतूस सटीक प्रकार।

· हाइड्रोलिक रोटरी सिलिन्डर: ताइवान।

· हाइड्रोलिक स्टेशन: ताइवान।

· पावर हेड: 3-स्टेशन, 11.4N।

· कूलेंट पम्प: 750W।

मानक सामान

प्रत्येक सीएनसी स्लान्ट बेड लेथ सर्भो टर्रेट र हाइड्रोलिक टेलस्टकसँग निम्न सहायक उपकरणहरू छन्।

· क्ल्याम्पिङ सामग्रीको लागि वसन्त कोलेट - 1 टुक्रा समावेश।

· टर्निङ उपकरण होल्डरहरू - 3 टुक्रा।

· ड्रिलिंग उपकरण होल्डरहरू - 2 टुक्रा।

· ड्रिलिंग उपकरण पट्टी - ER20A एक्सटेन्सन बार, 2 टुक्रा।

हेक्स कुञ्जी सेट - 1 सेट।

आवेदन र फाइदाहरू

सर्वो टर्रेट र हाइड्रोलिक टेलस्टकको साथ सीएनसी स्ल्यान्ट बेड लेथ टर्निङ एप्लिकेसनहरूको विस्तृत श्रृंखलाको लागि उपयुक्त छ।

· प्रशोधन क्षमता: अधिकतम घुमाउने व्यास 375mm, अधिकतम मेसिन लम्बाइ 380mm चक संग। इस्पात, स्टेनलेस स्टील, र अलौह धातुहरू सहित विभिन्न प्रकारका सामग्रीहरू ह्यान्डल गर्दछ।

· उत्पादन क्षमता: 63 सर्वो बुर्जले द्रुत उपकरण अनुक्रमणिका सक्षम गर्दछ, सेटअप समय घटाउँछ र ब्याच उत्पादनको लागि थ्रुपुट बढाउँछ।

· परिशुद्धता र स्थिरता: जापान THK गाइडवे र बल स्क्रूहरू, FANUC CNC नियन्त्रणसँग मिलाएर, निरन्तर शुद्धता र दोहोरिने योग्यता सुनिश्चित गर्दछ।

· Workpiece समर्थन: 500mm यात्रा र MT4 टेपर संग हाइड्रोलिक टेलस्टक लामो workpieces को लागी सुरक्षित क्ल्याम्पिंग प्रदान गर्दछ।

· कठोर निर्माण: भारी-कर्तव्य रोलर गाइडहरू सहितको 30-डिग्री स्ल्यान्ट बेडले स्थिर भारी काट्ने कार्यहरूलाई समर्थन गर्दछ।

उत्पादन र गुणस्तर आश्वासन

सर्वो टर्रेट र हाइड्रोलिक टेलस्टकको साथ सीएनसी स्ल्यान्ट बेड खराद कडा गुणस्तर नियन्त्रण मापदण्ड अन्तर्गत निर्मित छ।

· सबै मुख्य कम्पोनेन्टहरू FANUC, जापान THK, जापान NSK, र Huahong लगायत स्थापित ब्रान्डहरूबाट प्राप्त हुन्छन्।

· बल स्क्रू, रैखिक गाइडहरू, र स्पिन्डल एसेम्ब्लीहरूको लागि सटीक असेंबली प्रक्रियाहरू।

· मेसिन शुद्धता र विश्वसनीयता सुनिश्चित गर्न वितरण अघि कडा निरीक्षण र परीक्षण।

· दस वर्ष भन्दा बढी निर्माण अनुभव र व्यावसायिक प्राविधिक समर्थन द्वारा समर्थित।

बारम्बार सोधिने प्रश्नहरू

यस स्ल्यान्ट बेड खरादमा कुन सीएनसी प्रणाली प्रयोग गरिन्छ?

मेसिनले FANUC Oi-TF PLUS (5) CNC प्रणाली FANUC सर्वो मोटरहरू र X र Z अक्षहरूको लागि ड्राइभहरू प्रयोग गर्दछ।

यो CNC खराद को अक्ष यात्रा के हो?

X अक्ष यात्रा 200mm छ, र Z अक्ष यात्रा 460mm छ।

स्पिन्डल गति र मोटर शक्ति के हो?

स्पिन्डल गति 0 देखि 5000 RPM सम्म हुन्छ, 7.5KW Huahong स्पिन्डल मोटर द्वारा संचालित।

कस्तो प्रकारको गाइडवे र बल स्क्रू प्रयोग गरिन्छ?

मेसिनले जापान THK 32mm सटीक बल स्क्रू र 30mm सटीक रैखिक रोलर गाइडहरू प्रयोग गर्दछ।

मेसिनको वजन र समग्र आयाम के हो?

मेसिनको आयामहरू 1875 × 1021 × 1263mm छन्, र वजन लगभग 1.8 टन छ।
