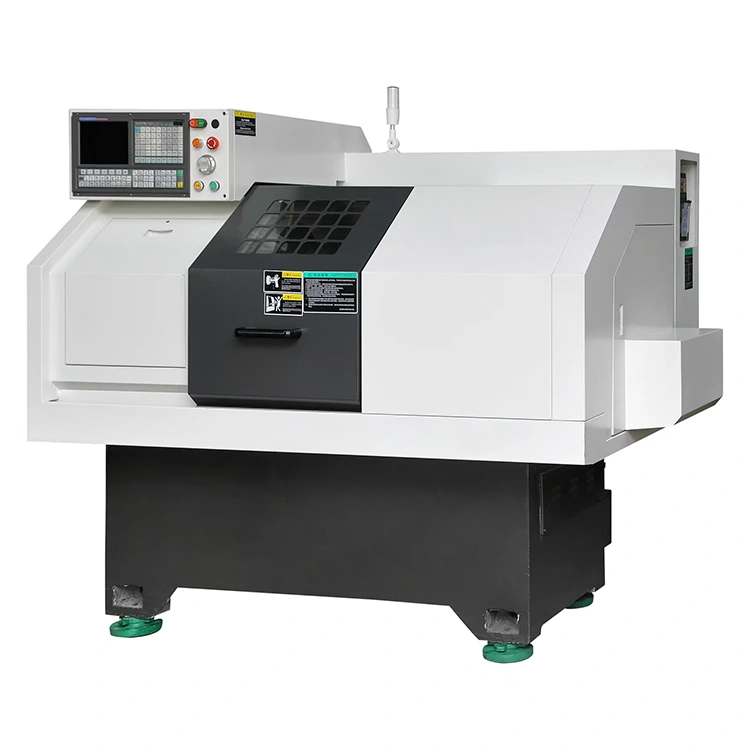

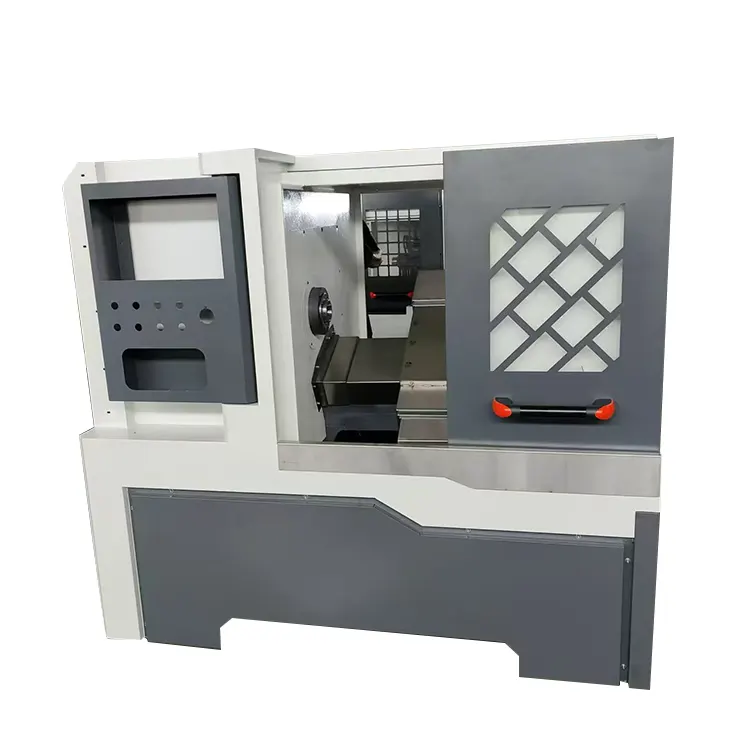

ट्रस एकीकृत मेसिन

ग्राहक

रजा

उद्धरण नं.

YL2025091101

सम्पर्क गर्नुहोस्

रजा

उद्धरण मिति

2025-9-11

CC

उद्धरण वैधता

३० दिन

टेलिफोन

डेलिभरी समय

जम्मा भएको 20 दिन पछि

मूल्य

०६४० (फ्लाइ-कटर पावर हेड र स्क्वायर उपकरण बुर्ज सहित)

RMB42000SET

भुक्तानी

T/T.30% डिपोजिट, 70% डिलिवरी अघि भुक्तानी।

वारेन्टी

एक वर्ष।

फोटो

 नाम

 विनिर्देश

प्रशोधन क्षमता

ओछ्यानमा अधिकतम स्विङ व्यास (मिमी)

280

अधिकतम स्विङ व्यास ओभर क्यारिज (Φ/मिमी)

f160

अधिकतम घुमाउने लम्बाइ (Φ/mm)

280

अधिकतम घुमाउने व्यास (Φ/mm)

280

बार स्टकको लागि अधिकतम थ्रु-होल व्यास（Φ/mm）

42

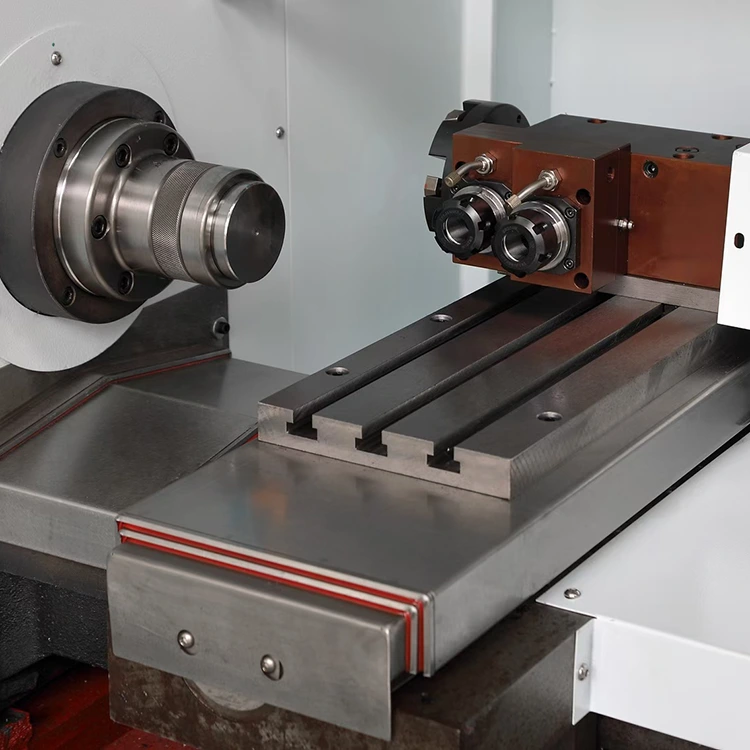

स्पिन्डल

स्पिन्डल नाकको प्रकार (GB 5900.1)

A2-5

 स्पिन्डल लाइनर प्वालको टेपर

२१°

GB21°

स्पिन्डल थ्रु-होल व्यास（Φ/mm）

49

 स्पिन्डल ड्रबार थ्रु-होल व्यास

41.5

स्पिन्डल ड्रबार थ्रेड

M48×1.5

स्पिन्डल गति दायरा (r/min)

0-3000 (4000)

मानक कन्फिगरेसन: 0-3000 (वैकल्पिक: 4000)

 स्पिन्डल गियर सिफ्टिङ मोड

32

स्वतन्त्र स्पिन्डल: 3 अगाडि, 2 पछाडि

मुख्य मोटर पावर (निरन्तर मूल्याङ्कन) (kW)

4

मुख्य मोटर पावर (तात्कालिक अधिकतम मूल्य) (kW)

4

X-Axis Rapid Traverse Speed ​​(m/min)

15

Z-Axis Rapid Traverse Speed ​​(m/min)

15

X-Axis सर्वो मोटर टर्क (N·m)

११०/६.४

Z-Axis सर्वो मोटर टर्क (N·m)

११०/६.४

X-अक्ष स्ट्रोक(मिमी)

640

Z-अक्ष स्ट्रोक (मिमी)

280

X-Axis र Z-Axis मोटर जडान विधि

 प्रत्यक्ष युग्मन

Z-अक्ष गाइडवे

Z-30-640

Z-अक्ष बल पेंच 30-640 वर्ग प्रकार

X- पछि।

X-30-540

एक्स-अक्ष बल पेंच 30-540 वर्ग प्रकार

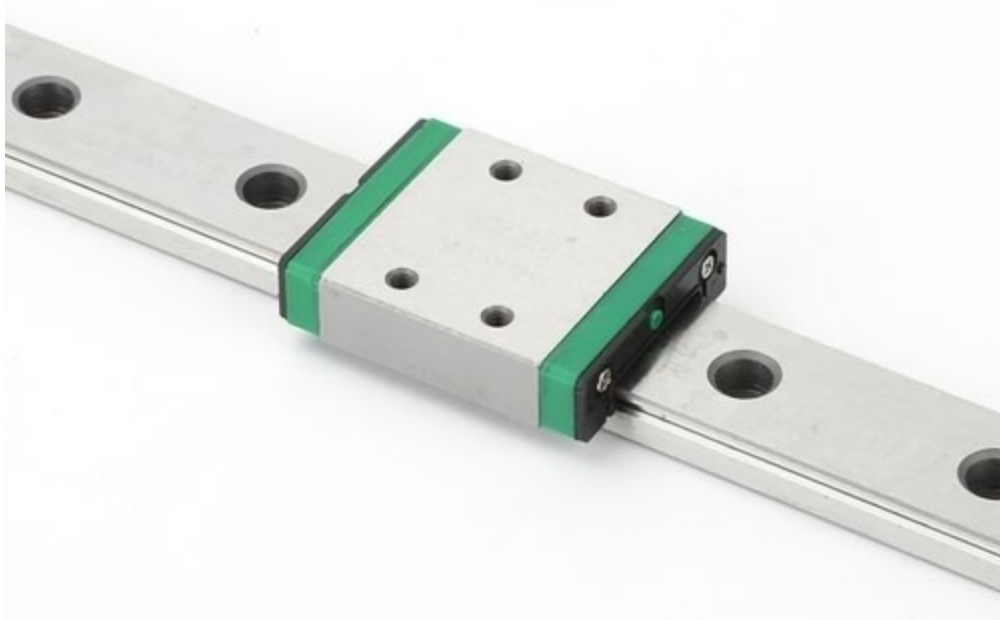

 गाईडवे प्रकार

(३०FZS)

रैखिक गाइडवे (30FZS)

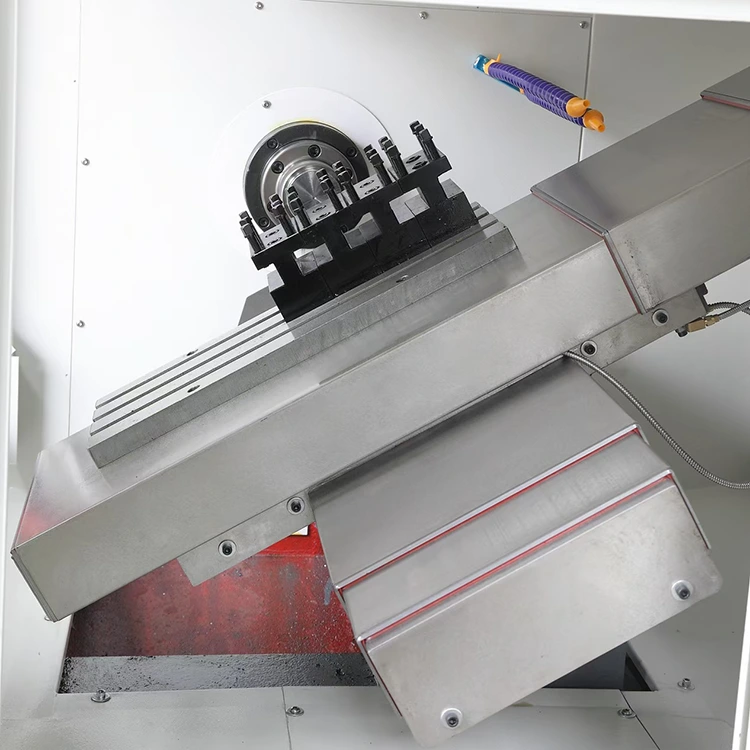

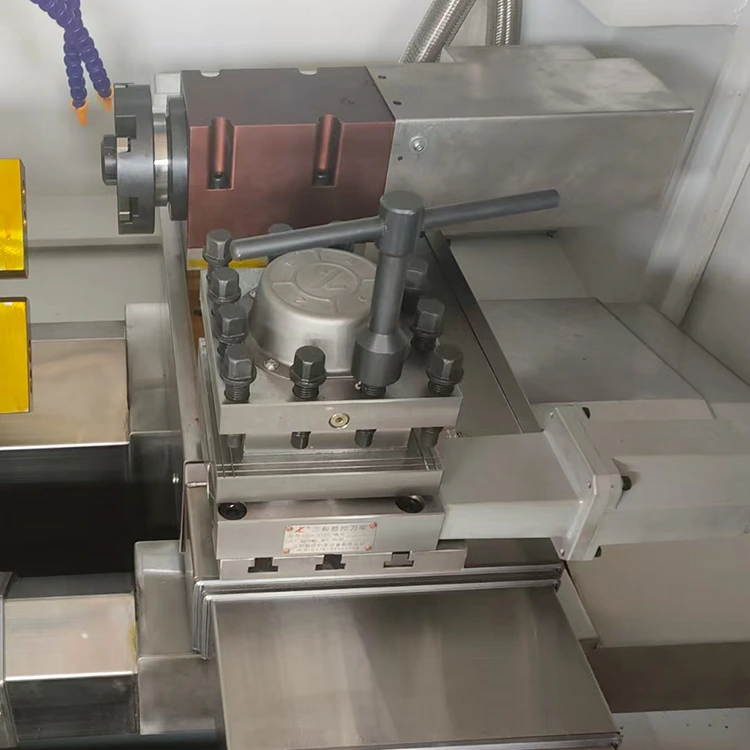

उपकरण बुर्ज

 उपकरण बुर्ज प्रकार

6125

 उपकरण स्टेशनहरूको संख्या

(MM)

उपकरण आकार (मिमी)

२०*२०

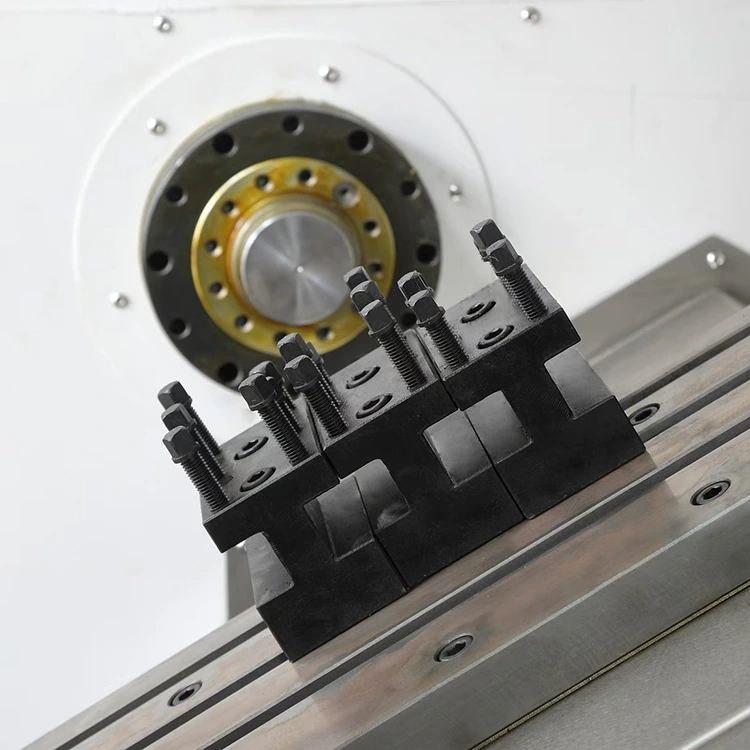

निश्चित उपकरण पोस्ट (२०×२०)

ट्रस

X-अक्ष मानक स्ट्रोक

2400mm

X-Axis MaxSpeed

1.5mm/s

Y-अक्ष मानक स्ट्रोक

650mm

Y-axis अधिकतम गति

1m/s

Z-axis मानक स्ट्रोक

1000mm

Z-axis अधिकतम गति

1.5m/s

 जमिनबाट ट्रे उचाइ

1100mm

 ट्रे आकार

५५०*३५० मिमी

 ट्रे को संख्या

2

२ तस्बिरहरू

 ट्रस सामग्री

स्टील

 ग्रिपरको अन्त्य

，

वायवीय क्ल्याम्पिङ वायवीय रोटेशन

 प्रसारण मोड

झुकाएको रेल र्याकको साथ रैखिक गाइडवे

 इनपुट भोल्टेज

220V

 हावाको दबाब इनपुट गर्नुहोस्

०.५-०.८ पा

विद्युत आपूर्ति

 कुल शक्ति मूल्याङ्कन गरियो

९ किलोवाट

 कुल वर्तमान मूल्याङ्कन गरियो

20A

विनिर्देश

 मेसिनको वजन

900kg

मेसिन साइज (L×W×H)

1650×1250×1600mm

अन्य

 क्ल्याम्पिंग विधि

चक व्यास (वैकल्पिक)

 पानी पम्प शक्ति

380V/90w

बल पेंच मोडेल (X-अक्ष)

2508

बल स्क्रू मोडेल (z-अक्ष)

3208

चिप कन्वेयर प्रकार (वैकल्पिक खरीद)

मेसिन क्षेत्र

 अटो मोटरसाइकल पार्टपुर्जा र हार्डवेयर सामान
