सर्भो बुर्ज र टेलस्टकको साथ स्ल्यान्ट बेड सीएनसी खराद

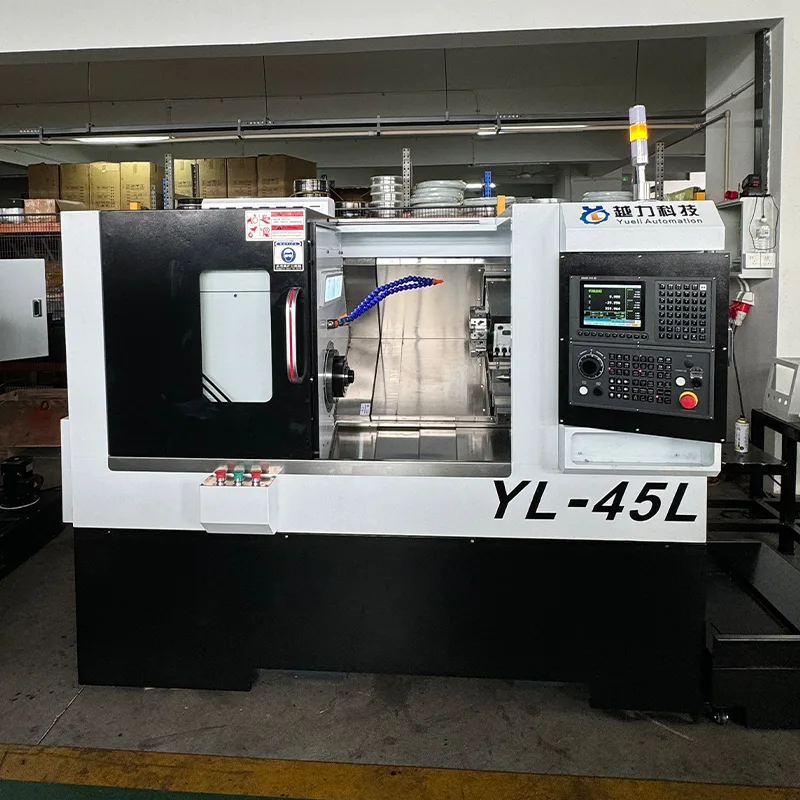

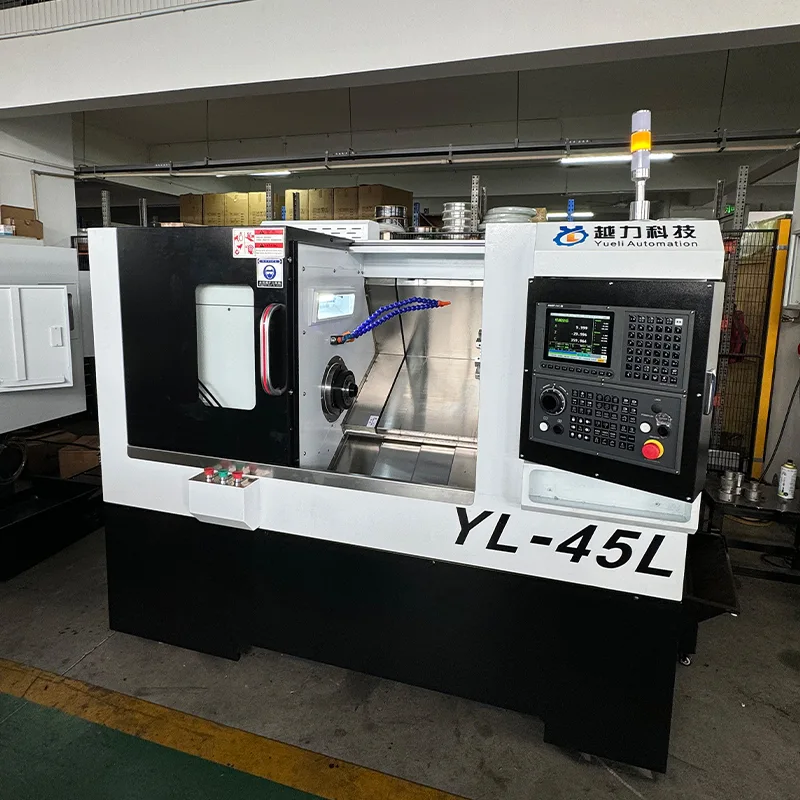

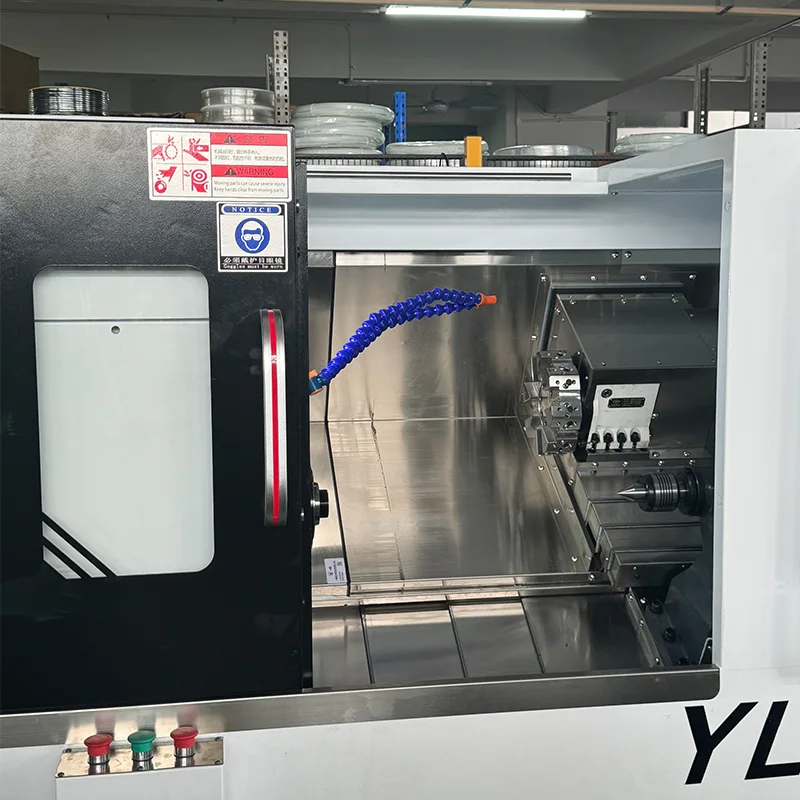

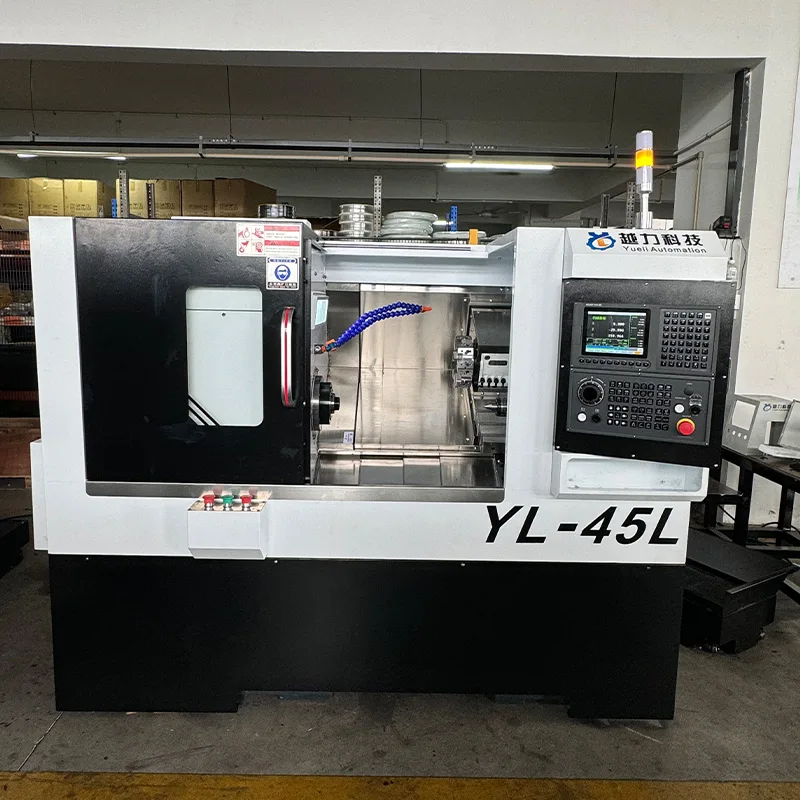

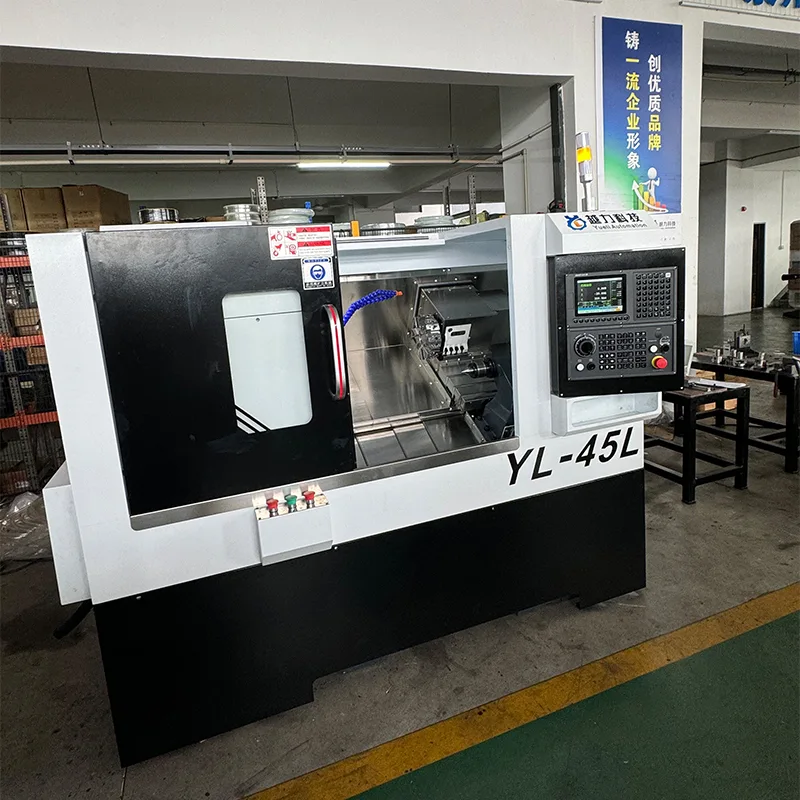

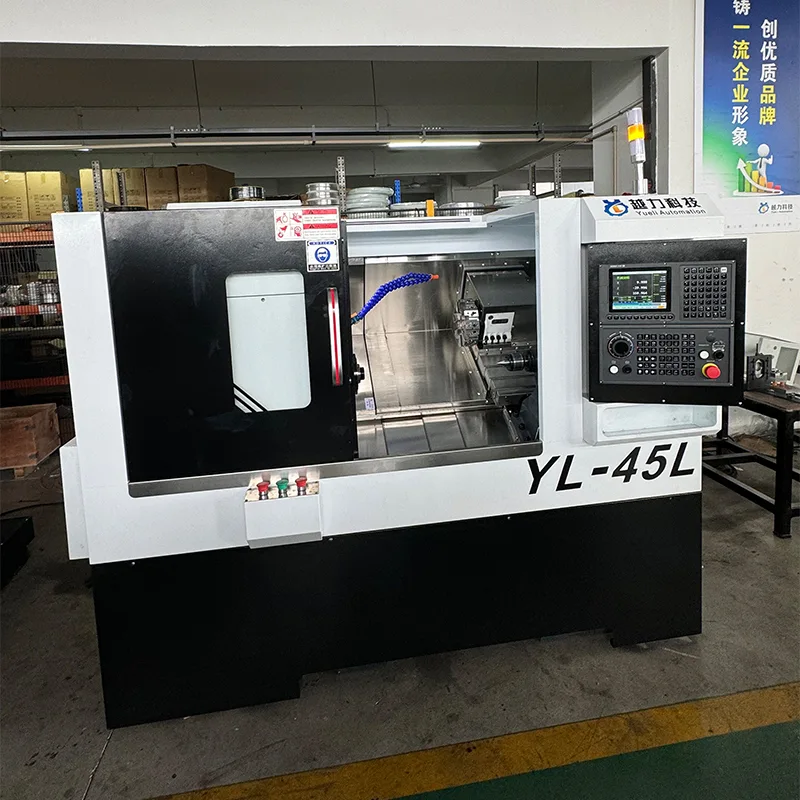

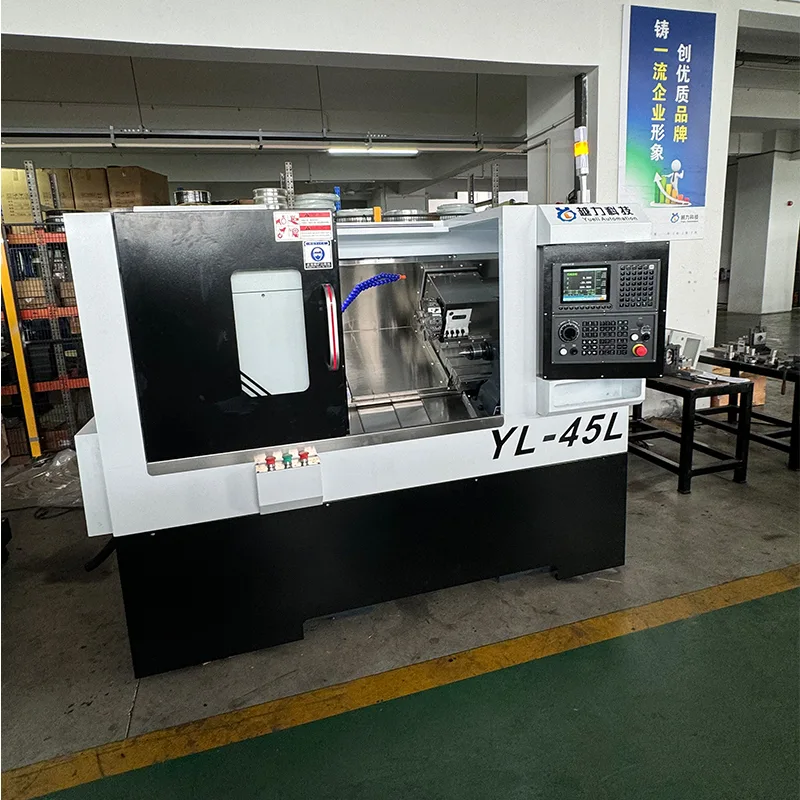

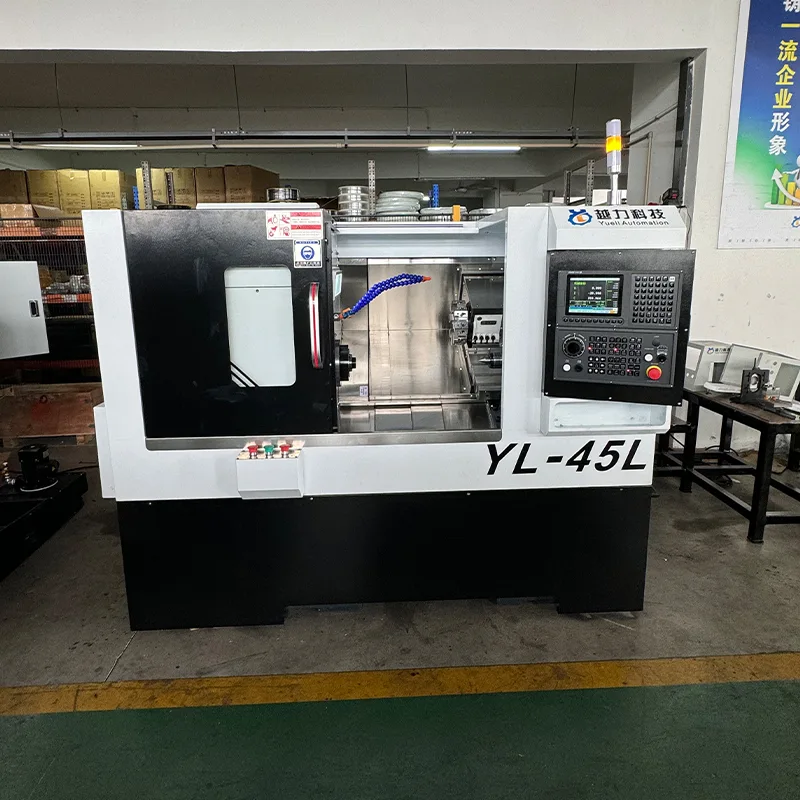

Slant Bed CNC Lathe with Servo Turret and Tailstock (Model YL-45L) Quanzhou Yueli Automation Equipment Co., Ltd द्वारा उत्पादन गरिएको हो। मेसिनले टुलिङका लागि ६३ सर्भो बुर्जसहितको ३०-डिग्री स्ल्यान्ट बेड डिजाइन फिचर गर्दछ। यो FANUC Oi-TF PLUS (5) CNC प्रणाली, जापान THK 32mm सटीक बल स्क्रू र 30mm सटीक रैखिक रोलर गाइडहरू संग सुसज्जित छ, जसले स्थिर र सटीक मेसिनिंग प्रदर्शन प्रदान गर्दछ। 7.5KW Huahong स्पिन्डल मोटरको साथ स्पिन्डल गति 0 देखि 5000 RPM सम्म हुन्छ। मेसिनमा हाइड्रोलिक प्रोपल्सनको साथ रेखीय गाइड टेलस्टक छ, टेलस्टक ट्राभल 500mm छ, र टेलस्टक टेपर MT4 छ। अधिकतम घुमाउने व्यास 375mm छ, र चक संग अधिकतम मेसिन लम्बाइ 380mm छ।

प्राविधिक विनिर्देशहरू

निम्न प्राविधिक मापदण्डहरू सर्भो बुर्ज र टेलस्टकको साथ स्ल्यान्ट बेड सीएनसी लेथमा लागू हुन्छन्।

मुख्य कन्फिगरेसन

सर्भो टर्रेट र टेलस्टकको साथ स्ल्यान्ट बेड सीएनसी लेथ निम्न मुख्य घटकहरूले सुसज्जित छ।

मानक सामान

निम्न सामानहरू Slant Bed CNC लेथको साथ सर्वो टर्रेट र टेलस्टक समावेश छन्।

मेसिनको संरचना र मुख्य विशेषताहरू

सर्भो टरेट र टेलस्टकको साथ स्ल्यान्ट बेड सीएनसी लेथले निम्न संरचनात्मक र कार्यसम्पादन सुविधाहरू समावेश गर्दछ।

· ओछ्यान: कठोरता र कुशल चिप प्रवाहको लागि 30-डिग्री स्ल्यान्ट बेड डिजाइन।

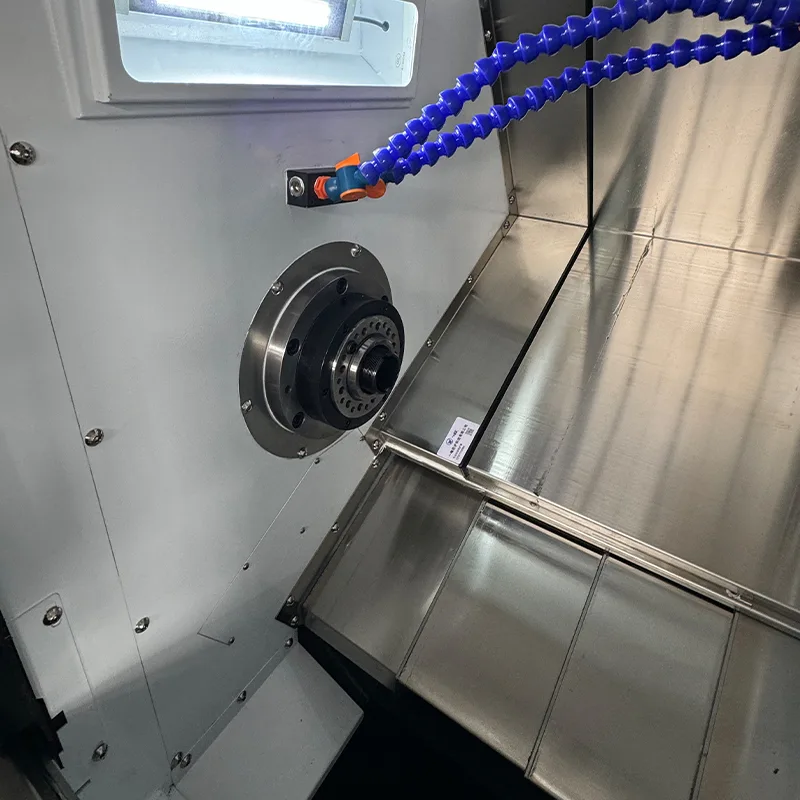

· स्पिन्डल: जापान NSK बियरिंग्स संग कारट्रिज सटीक स्पिन्डल असेंबली। स्पिन्डल मोडेल A2-5 170mm व्यासको साथ। गति दायरा 0-5000 RPM।

· मार्गनिर्देशनहरू: जापान THK 30mm सटीक रैखिक रोलर गाइडहरू। ४ मानक ब्लक भएको X अक्ष, ४ विस्तारित ब्लक भएको Z अक्ष।

· बल स्क्रू: X र Z दुबै अक्षहरूको लागि 10mm पिचको साथ जापान THK 32mm सटीक बल स्क्रू।

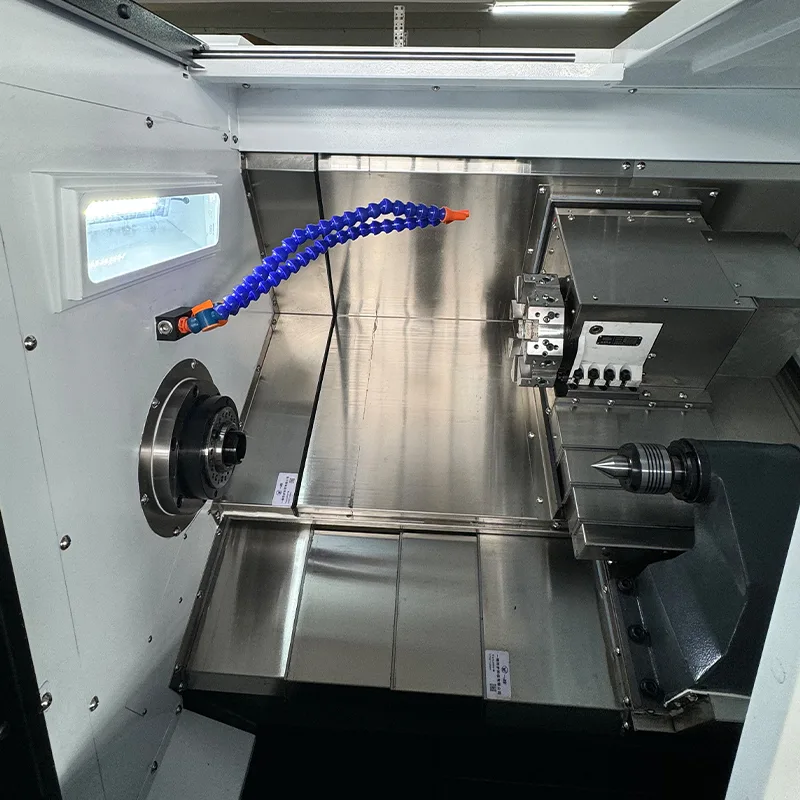

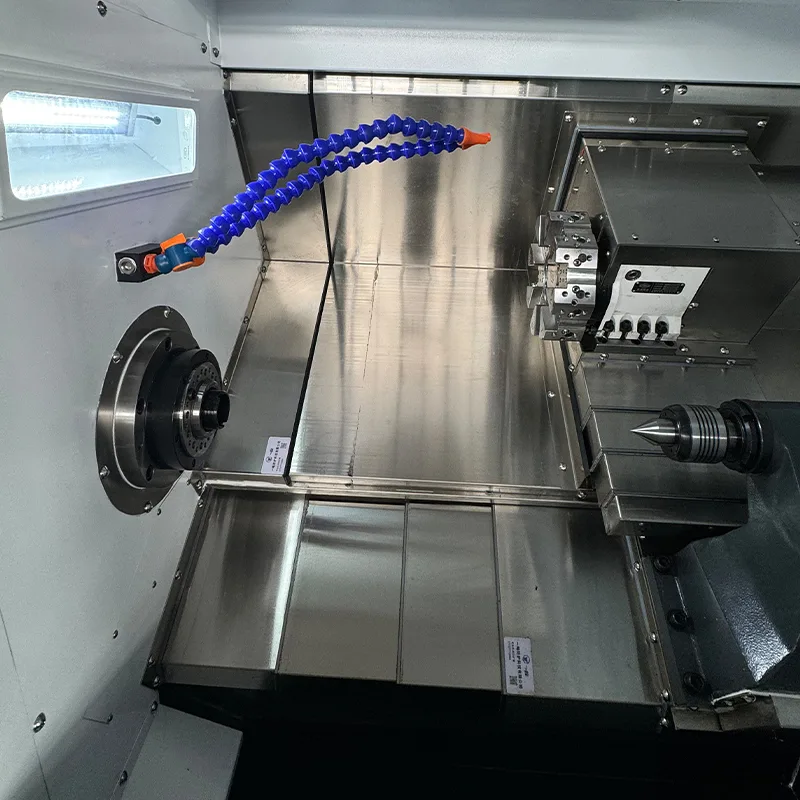

· टूलिङ: स्वचालित उपकरण परिवर्तनको लागि 63 सर्वो बुर्ज।

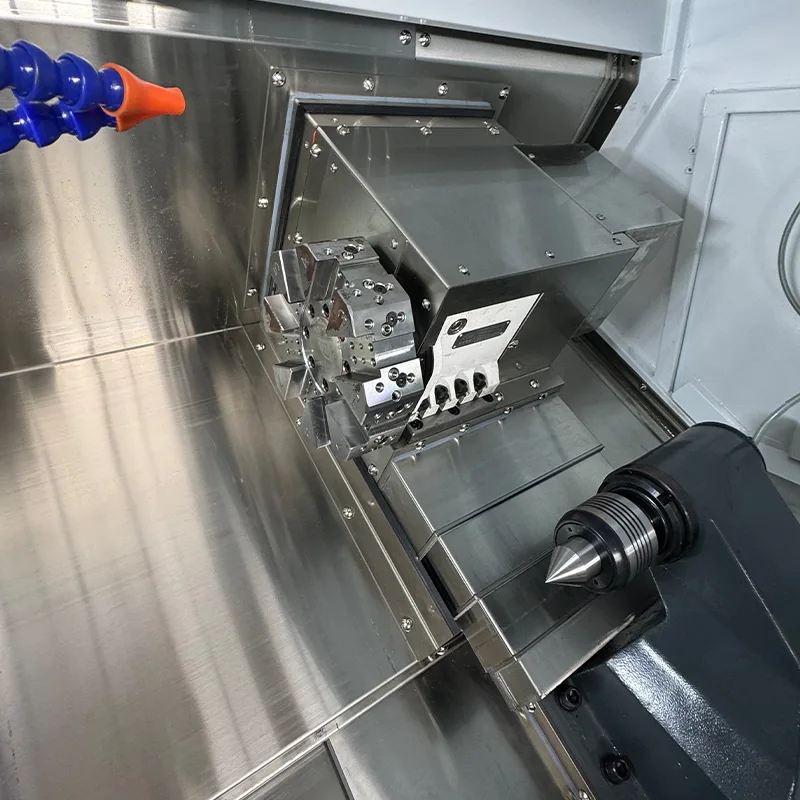

· टेलस्टक: हाइड्रोलिक प्रोपल्सनको साथ रैखिक गाइड टेलस्टक। Tailstock यात्रा 500mm। टेलस्टक टेपर MT4।

· मोटर जडानहरू: बेल्ट ड्राइभको साथ मुख्य मोटर, प्रत्यक्ष ड्राइभको साथ X र Z मोटरहरू।

अर्डर जानकारी

निम्न मूल्य निर्धारण र अर्डर विवरणहरू Slant Bed CNC Lathe servo Turret र Tailstock सँग लागू हुन्छन्।

· उत्पादनको नाम: स्ल्यान्ट बेड सीएनसी खराद (उपकरण बुर्ज प्रकार)

मोडेल: YL-45L

· भुक्तानी सर्तहरू: 30% जम्मा, ढुवानी अघि ब्यालेन्स

· वारेन्टी: भागहरूको लागि 1 वर्ष (मानव निर्मित क्षति बहिष्कृत)

कर: 13% VAT समावेश

· भाडा: समावेश

बारम्बार सोधिने प्रश्नहरू

यो तिरछा बेड CNC खराद को नियन्त्रण प्रणाली के हो?

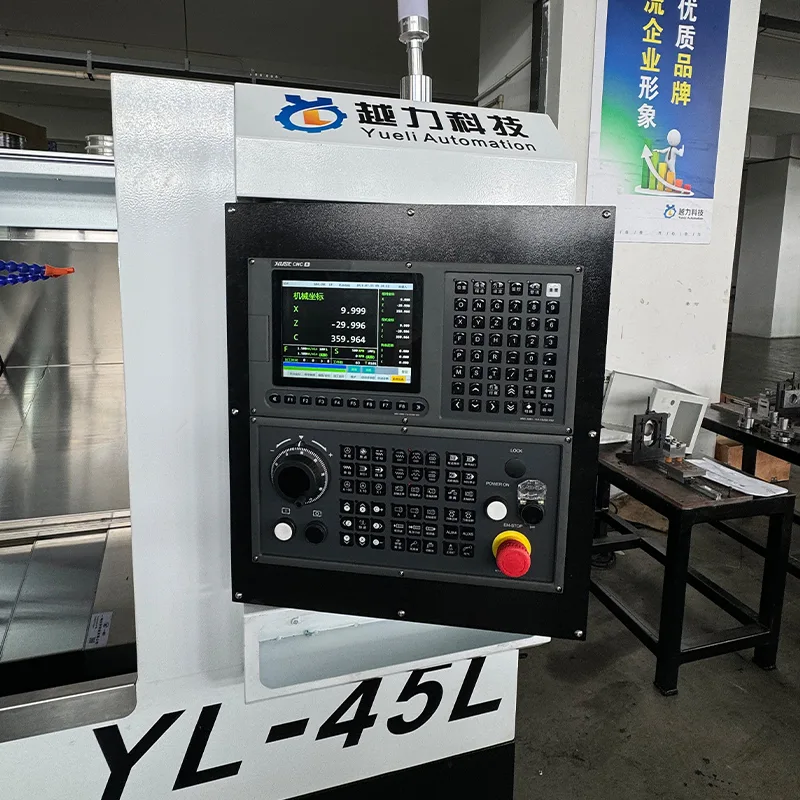

स्ल्यान्ट बेड CNC लेथले FANUC Oi-TF PLUS (5) CNC प्रणाली FANUC सर्वो मोटरहरू र X र Z अक्षहरूको लागि ड्राइभहरू प्रयोग गर्दछ।

यो मेसिनको X र Z अक्ष यात्रा के हो?

X अक्ष यात्रा 200mm छ, र Z अक्ष यात्रा 460mm छ। स्पिन्डल गति र स्पिन्डल मोटर शक्ति के हो?

स्पिन्डल गति दायरा 0 देखि 5000 RPM छ, र स्पिन्डल मोटर पावर Huahong बाट 7.5KW छ।

यो मेसिनमा कुन प्रकारको ओछ्यान र टुलिङ छ?

मेसिनमा स्वचालित उपकरण परिवर्तनको लागि 63 सर्वो बुर्जको साथ 30-डिग्री स्ल्यान्ट बेड छ।

गाइडवे र बल स्क्रू विशिष्टताहरू के हुन्?

X र Z अक्षहरूले 32mm सटीक बल स्क्रू र 30mm सटीक रैखिक रोलर गाइडहरू प्रयोग गर्दछ, दुबै जापान THK बाट।

यो CNC खराद को वजन र आयाम के हो?

मेसिनको आयामहरू 1875 × 1021 × 1263mm छन्, र वजन लगभग 1.8 टन छ।

मेसिनमा कस्तो प्रकारको टेलस्टक छ?

मेसिनमा हाइड्रोलिक प्रोपल्सनको साथ रेखीय गाइड टेलस्टक छ, टेलस्टक ट्राभल 500mm छ, र टेलस्टक टेपर MT4 छ।
