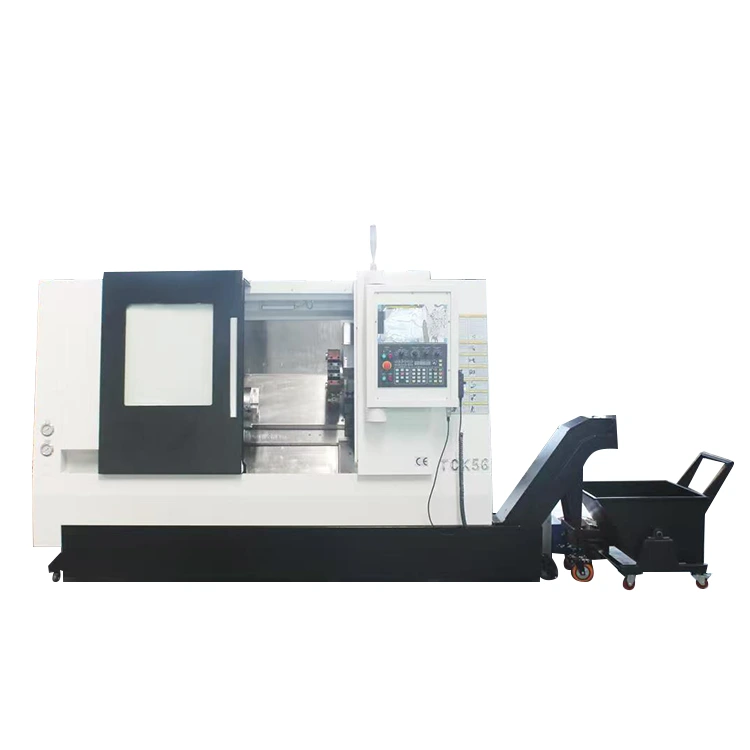

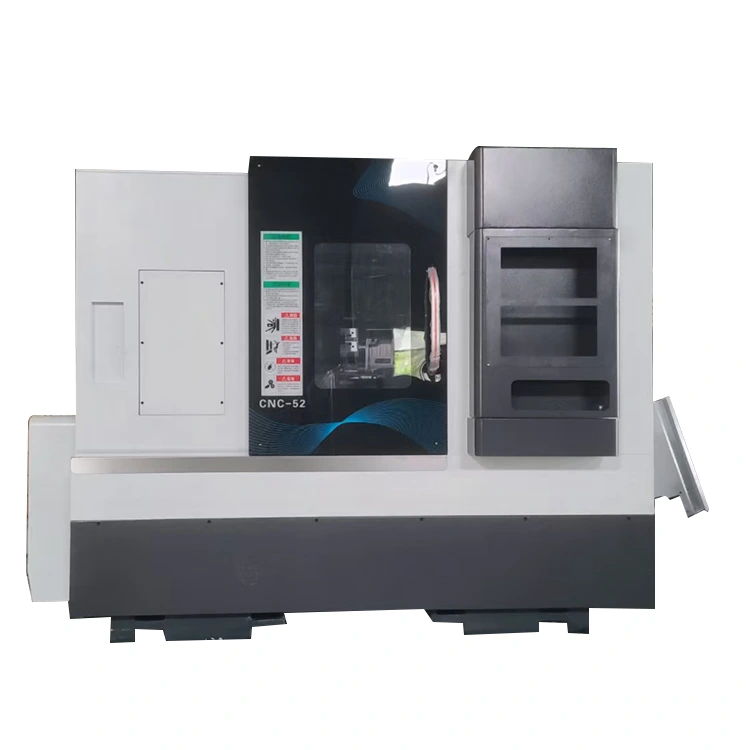

टेलस्टकको साथ सीएनसी टर्न-मिल केन्द्र

NO

नाम

एकाइ

विनिर्देश

टिप्पणी

1

स्लाइड तालिका शीर्ष आयाम

mm

४५०*३४०

2

z अक्षको अधिकतम यात्रा

mm

600

3

X अक्षको अधिकतम यात्रा

mm

300

4

अधिकतम स्विंग व्यास

mm

650

5

स्पिन्डल देखि स्लाइड तालिका शीर्ष सम्मको विचलन

mm

170

6

स्पिन्डल केन्द्र देखि जमिन सम्म दूरी

mm

1100

7

MAX म्याचिङ लम्बाइ

mm

475

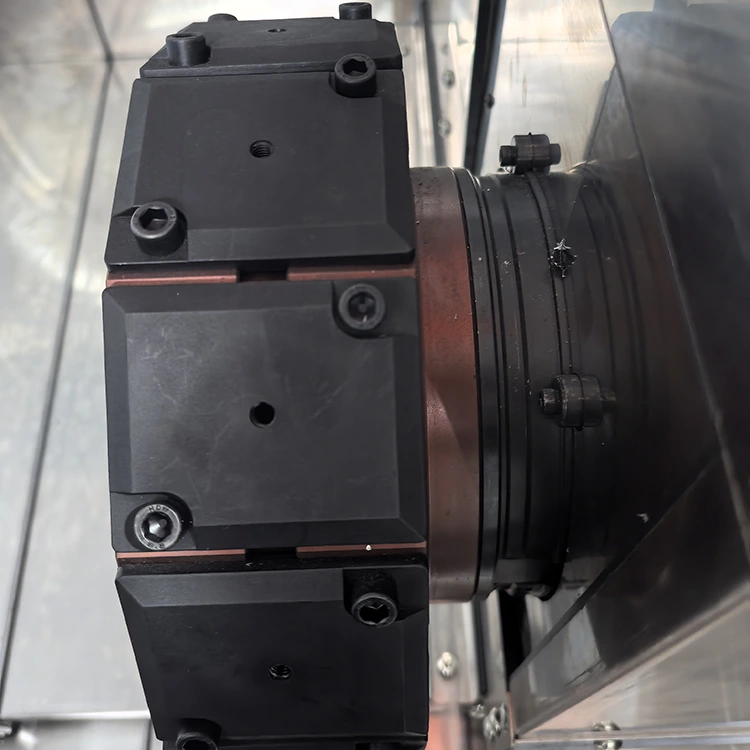

NF80-170-BMT55-12T पावर बुर्जलाई उदाहरणको रूपमा लिँदै

8

MAX घुमाउने व्यास

mm

500

9

स्पिन्डल मोडल (स्पिन्डल व्यास)

mm

A2-6 (200)

10

स्पिन्डल गति

RPM

०-४०००

11

X、Z बल पेंच विनिर्देशहरू

३२*१०/४०*१०

जापानी THK बल स्क्रू, क्लास C3

12

X-अक्ष रैखिक गाइड रेल

ताइवान HIWIN रोलर clss p, साइज 35

4 स्लाइडर-मानक प्रकार

13

Z-अक्ष रैखिक गाइड रेल

ताइवान HIWIN रोलर clss p साइज 35

4 स्लाइडरहरू - विस्तारित-लम्बाइ स्लाइडरहरू

14

मुख्य X.Z मोटरको जडान विधि

टाइमिङ बेल्ट/डायरेक्ट ड्राइभ/डायरेक्ट ड्राइभ

15

X.Z. टेलस्टक मोटर फ्ल्यान्ज / स्पिगट

mm

130/110

16

मेसिनको आकार

mm

2415*1257*1270

17

मेसिनको शुद्ध वजन

केजी

3800kg

आन्तरिक र बाह्य सुरक्षाको साथ

18

उपकरण स्थापना विधि

170-BMT55 पावर बुर्ज

19

मेसिन आधार प्रकार र झुकाव

30-डिग्री तिरछा ओछ्यान

20

टेलस्टक

रैखिक गाइड टेलस्टक

21

टेलस्टक अग्रिम विधि

हाइड्रोलिक प्रोपल्सन र सर्वो प्रोपल्सन

मानक-सुसज्जित हाइड्रोलिक टेलस्टक केन्द्र

22

टेलस्टकको अधिकतम यात्रा

600

23

टेलस्टकको न्यूनतम प्रक्षेपण लम्बाइ

३० मिमी

24

टेलस्टक केन्द्र मोडेल

MT5
